Приборный турбомолекулярный насос KYKY FF-100/150B

Содержание карточки

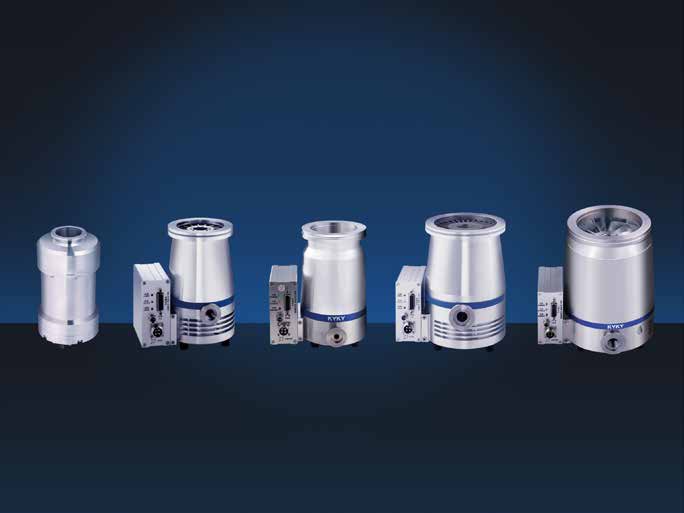

Серия приборных турбомолекулярных насосов KYKY: FF-40/25, FF-63/80HV, FF-63/80, FF-100/150 и FF-100/300.
Серия приборных турбомолекулярных насосов KYKY: FF-40/25, FF-63/80HV, FF-63/80, FF-100/150 и FF-100/300.

Подбор комплекта · Расчёт системы · Поставка

Приборный турбомолекулярный насос KYKY FF-100/150B. Скорость откачки: N2: 150 л/с, по обозначению модели и таблицам каталога; Опора / подшипник: керамический подшипник

Вакуумные насосы · KYKY

Приборный турбомолекулярный насос KYKY FF-100/150B. Раздел: Турбомолекулярная откачка FF и CXF.

Технические характеристики

ПараметрЗначение
Скорость откачки N2: 150 л/с, по обозначению модели и таблицам каталога
Опора / подшипник керамический подшипник

Подбор и комплектация

При выборе FF-100/150B учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Связанный материал: Турбомолекулярная откачка FF и CXF

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 298 · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.

← Подбор оборудования в техническом каталоге

Инженерный подбор FF-100/150B

От насоса к вакуумной системе

Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.

Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.

Приборные и пластично-смазываемые исполнения выбирают с учётом чистоты вакуума, вибрации и допустимого монтажного положения. Описанное в каталоге преимущество керамических подшипников не отменяет регламент обслуживания конкретной модели. Газовая нагрузка и охлаждение должны оставаться в пределах паспорта.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.

Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
