Насос Рутс Ликлаб ZJ-300A

ZJ-300A — вакуумный насос Рутс. Таблица характеристик, схема работы и условия применения в составе агрегата с форвакуумным насосом.

Вакуумные насосы

ZJ-300A — иллюстрация с соответствующей страницы производителя. Одно изображение используется для нескольких исполнений; точную комплектацию оно не подтверждает.
ZJ-300A — иллюстрация с соответствующей страницы производителя. Одно изображение используется для нескольких исполнений; точную комплектацию оно не подтверждает.

Технические характеристики

ПараметрЗначение
Модель в технической таблицеZJ-300A
ТипДвухроторный насос Рутс; работа с форвакуумным насосом
Предельное давление по таблице0,75 Па; зависит от состава и состояния агрегата
Быстрота: значение исходной таблицы300; единица в заводской таблице не указана
Вход по данным поставщика150 мм; стандарт фланца не указан
Выход по данным поставщика150 мм; стандарт фланца не указан
Мощность по данным поставщика4 кВт
Масса по данным поставщика250 кг
Максимально допустимый перепад8000 Па
Перепускной клапанНаличие не подтверждено для серии ZJ

Устройство, исполнение и условия применения

Два профилированных ротора вращаются синхронно и переносят газ без контакта друг с другом. Насос Рутс используют как повышающую быстроту ступень в паре с форвакуумным насосом. Он не заменяет самостоятельную первую ступень откачки от атмосферного давления.

В текущих английской и китайской таблицах LIXIN у быстроты откачки отсутствует единица. Поэтому число 300 не преобразовано в л/с или м³/ч и не включено в числовой фильтр быстроты. Размеры портов, кВт и кг в русской таблице приведены по явно подписанным значениям поставщика, а не выданы за подписи заводской таблицы.

Заводская строка предельного давления в паскалях содержит 0,75 Па. Соседняя запись в Torr имеет ошибочный порядок и не воспроизведена. Для системы фактическое предельное давление зависит от форвакуумного насоса, герметичности, газа и состояния установки; 0,75 Па не является гарантией для произвольной сборки.

Максимально допустимый перепад 8000 Па — разность давлений между выпуском и впуском, а не остаточное давление. Последовательность пуска и защиты двигателя согласуют с форвакуумной ступенью; наличие перепускного клапана для этой модели не заявлено.

Размер порта в миллиметрах не определяет тип присоединения KF, ISO или иной стандарт. Проверяют диаметр, посадочные размеры, уплотнение и ответный фланец по согласованному чертежу.

Сухая газовая полость не означает, что редуктор и подшипники работают без смазки. Газовые примеси, пыль и конденсат могут менять допустимые режимы; требования к обслуживанию и охлаждению определяют по руководству конкретной модификации.

Обозначение Ликлаб сохранено как в каталоге поставщика. Ссылки на LIXIN/SAWA указывают источник заводской документации и не являются заявлением о российском изготовлении насоса. Для связи с лабораторией используются email и телефон.

Иллюстрации и исходные таблицы

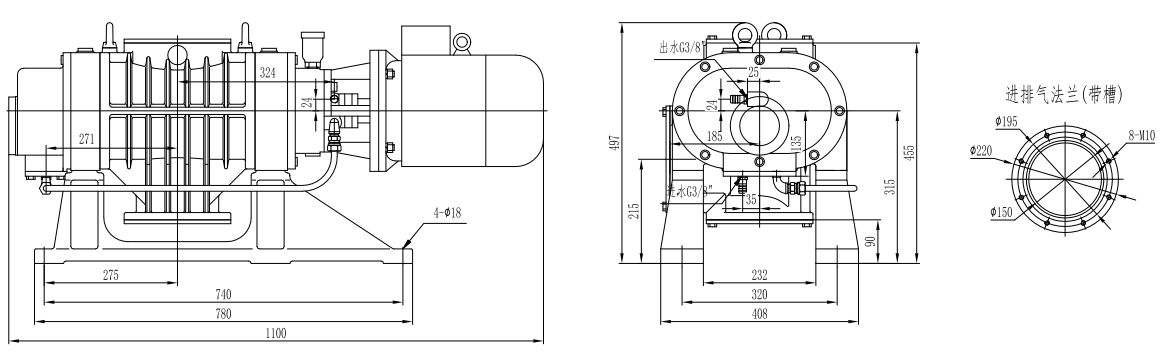

Чертёж, размещённый на странице ZJ-300A производителя. Для изготовления ответных деталей требуется согласованный чертёж выбранного исполнения.
Чертёж, размещённый на странице ZJ-300A производителя. Для изготовления ответных деталей требуется согласованный чертёж выбранного исполнения.

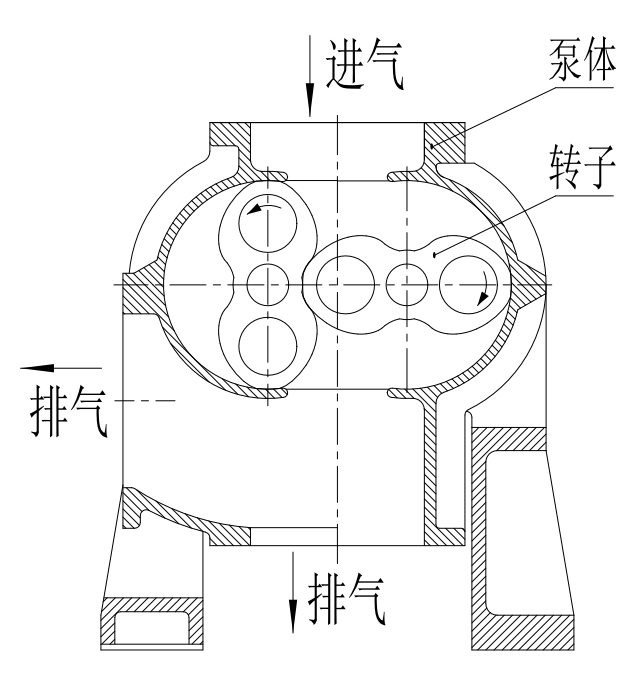

Принципиальная схема насоса Рутс: газ переносится двумя синхронно вращающимися роторами от впуска к выпуску.
Принципиальная схема насоса Рутс: газ переносится двумя синхронно вращающимися роторами от впуска к выпуску.

Документация и источники

Проверено 10 сентября 2026 года. Различия редакций, исполнений и условия измерений приведены в описании.
