ZJP-150A — вакуумный насос Рутс с перепускным клапаном. Таблица характеристик, схема работы и условия применения в составе агрегата с форвакуумным насосом.
Содержание карточки
Вакуумные насосы
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель в технической таблице | ZJP-150A |
| Тип | Двухроторный насос Рутс; работа с форвакуумным насосом |
| Предельное давление по таблице | 0,75 Па; зависит от состава и состояния агрегата |
| Быстрота: значение исходной таблицы | 150; единица в заводской таблице не указана |
| Вход по данным поставщика | 100 мм; стандарт фланца не указан |
| Выход по данным поставщика | 100 мм; стандарт фланца не указан |
| Мощность по данным поставщика | 2,2 кВт |
| Масса по данным поставщика | 190 кг |
| Перепад на перепускном клапане | 5300 Па |
| Перепускной клапан | Предусмотрен в серии ZJP |
Устройство, исполнение и условия применения
Два профилированных ротора вращаются синхронно и переносят газ без контакта друг с другом. Насос Рутс используют как повышающую быстроту ступень в паре с форвакуумным насосом. Он не заменяет самостоятельную первую ступень откачки от атмосферного давления.
В текущих английской и китайской таблицах LIXIN у быстроты откачки отсутствует единица. Поэтому число 150 не преобразовано в л/с или м³/ч и не включено в числовой фильтр быстроты. Размеры портов, кВт и кг в русской таблице приведены по явно подписанным значениям поставщика, а не выданы за подписи заводской таблицы.
Заводская строка предельного давления в паскалях содержит 0,75 Па. Соседняя запись в Torr имеет ошибочный порядок и не воспроизведена. Для системы фактическое предельное давление зависит от форвакуумного насоса, герметичности, газа и состояния установки; 0,75 Па не является гарантией для произвольной сборки.
Перепад 5300 Па относится к перепускному клапану ZJP. Его не следует подменять максимально допустимым перепадом серии ZJ. Клапан уменьшает перегрузку при большом перепаде, однако не отменяет требования к форвакуумной ступени и блокировкам.
Размер порта в миллиметрах не определяет тип присоединения KF, ISO или иной стандарт. Проверяют диаметр, посадочные размеры, уплотнение и ответный фланец по согласованному чертежу.
Сухая газовая полость не означает, что редуктор и подшипники работают без смазки. Газовые примеси, пыль и конденсат могут менять допустимые режимы; требования к обслуживанию и охлаждению определяют по руководству конкретной модификации.
Обозначение Ликлаб сохранено как в каталоге поставщика. Ссылки на LIXIN/SAWA указывают источник заводской документации и не являются заявлением о российском изготовлении насоса. Для связи с лабораторией используются email и телефон.

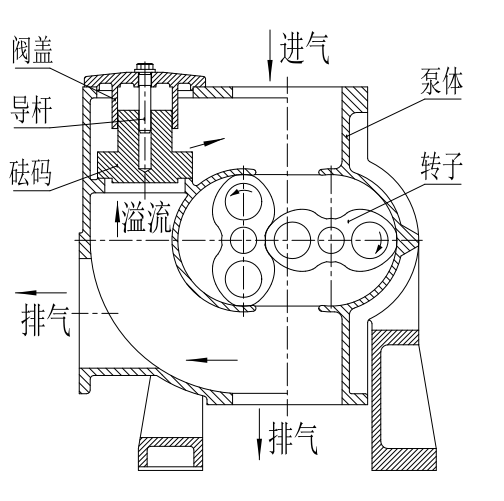

Иллюстрации и исходные таблицы
Документация и источники
- Карточка поставщика Ликлаб — ZJP-150A
- Техническая таблица LIXIN — ZJP-150A
- Китайская версия технической страницы LIXIN
- Исходный документ — ZJP Series.docx
Проверено 10 сентября 2026 года. Различия редакций, исполнений и условия измерений приведены в описании.
Связанное оборудование и материалы
Технический каталог оборудования
Контакты лаборатории
Ранее опубликованные материалы
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
