Гелиевая проверка жидкостных каналов охлаждающих плит, батарейных теплообменников и соединений системы терморегулирования. Контроль выполняют до заполнения охлаждающей жидкостью и монтажа в аккумуляторный блок.
Лаборатория контроля герметичности ЛИКЛАБ может поставить установку под задачи вашего производства, выполнить монтаж, пусконаладку, обучение персонала и сервисное обслуживание в России.
Ликлаб · Установки контроля герметичности
Установка контроля герметичности охлаждающих плит аккумуляторов
Назначение и устройство
Испытывают сухие и чистые каналы. Установка подключается к входному и выходному патрубкам, заполняет контур индикаторной смесью и измеряет выходящий гелий в вакуумной камере. Плоское изделие нуждается в распределённой опоре и ограничении перепада давления, чтобы испытание не изменяло его геометрию.
Как проходит контроль
- Загрузка изделия и герметизация технологических присоединений.
- Предварительная проверка подключения и крупных течей.
- Откачка камеры и подача индикаторной смеси по программе.
- Измерение потока гелия, сравнение с критерием годности и сохранение результата.
- Возврат газа, выравнивание давления и выгрузка.
Технические параметры и выбор исполнения
| Параметр | Значение и пояснение |
|---|---|
| Объекты контроля | Охлаждающие плиты и батарейные теплообменники Учитывают при согласовании состава и режима работы системы. |
| Метод | Гелиевый контроль в вакуумной камере Учитывают при согласовании состава и режима работы системы. |
| Подключение | Сменные герметизирующие головки по патрубкам изделия Учитывают при согласовании состава и режима работы системы. |
| Компоновка | Многопозиционная линия или отдельная камера Учитывают при согласовании состава и режима работы системы. |
| Режим испытания | Давление, порог утечки и такт задаются для конструкции плиты Учитывают при согласовании состава и режима работы системы. |
| Протокол | Результат контроля, рецепт и идентификатор изделия Учитывают при согласовании состава и режима работы системы. |
Как читать единицы и показатели
Па, кПа и МПа — единицы давления: 1 кПа = 1 000 Па, 1 МПа = 1 000 000 Па. Па·м³/с — единица потока утечки. Время цикла указывается в секундах, концентрация и возврат гелия — в процентах.
Чувствительность измерительного прибора и порог приёмки изделия — разные величины. Критерий годности задаётся техническими требованиями на изделие. Испытательное давление и длительность цикла задают с учётом прочности и внутреннего объёма изделия.
Рабочие параметры, размеры камеры и оснастку подбирают по геометрии изделия, допустимому перепаду давления и требуемому производственному такту.
Видео работы
Рабочий цикл установки: подключение изделия, испытание и выгрузка.

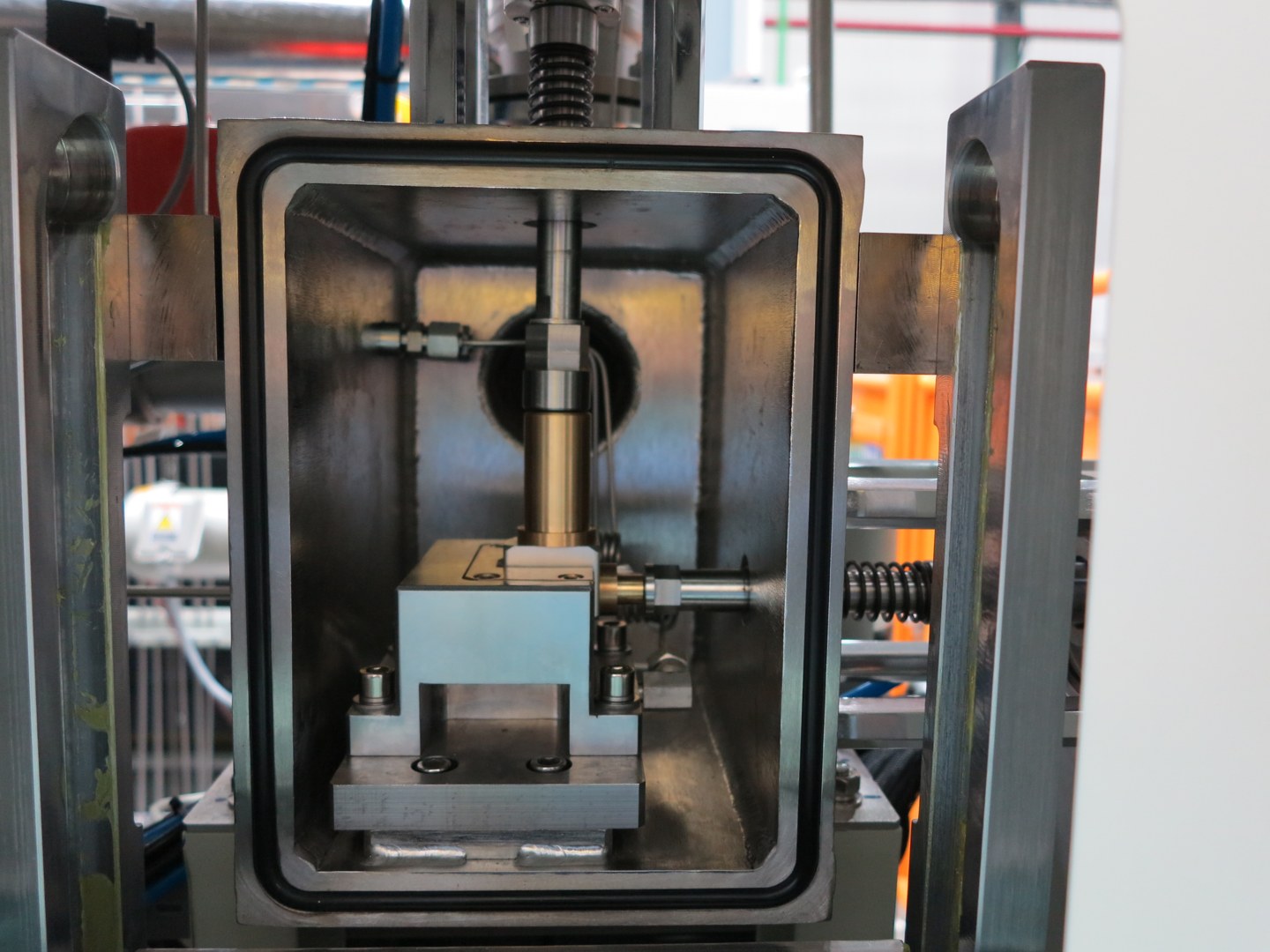

Испытательная оснастка и рабочие узлы установки
Эффективность в производстве
Раннее обнаружение негерметичного канала снижает риск дорогостоящей разборки уже собранного аккумуляторного блока. Сменная оснастка позволяет адаптировать систему к геометрии плит.
При оценке производительности учитывают полный цикл, включая загрузку, стабилизацию, контроль фона и повторные испытания. Проверку порога обнаружения и повторяемости проводят на изделиях и контрольных образцах в условиях приёмки.
Поставка, внедрение и обслуживание в России
Лаборатория контроля герметичности ЛИКЛАБ может поставить установку под задачи вашего производства, выполнить монтаж, пусконаладку, обучение персонала и сервисное обслуживание в России. Работа начинается с изделия и критерия годности: инженеры определяют схему подключения, режим испытания и состав оборудования.
- Анализ чертежей, материалов, внутренних объёмов и допустимых давлений.
- Разработка оснастки и рецептов; согласование такта и обмена данными с линией.
- Испытания образцов, проверка отклика на контрольную течь и повторяемости результата.
- Монтаж, настройка, приёмка на площадке и передача эксплуатационных инструкций.
Сервис включает диагностику течеискателя и вакуумной системы, обслуживание насосов и арматуры, замену уплотнений, проверку газового контура и настройку рецептов. После вмешательства проверяют фон, герметичность оснастки и отклик измерительного тракта.
Подбор установки
Для технического предложения направьте чертёж изделия, допустимую утечку и метод её нормирования, испытательное давление, требуемую производительность и условия размещения.
