Универсальная серия для контроля герметичности при избыточном давлении и вакууме. Предлагает прямое и дифференциальное измерение давления, компенсацию изменения условий и варианты регулирования давления. Диапазон и принцип измерения выбирают по объёму изделия, допустимому испытательному давлению и требуемой норме утечки.
Назначение и принцип работы
Универсальная серия для контроля герметичности при избыточном давлении и вакууме. Предлагает прямое и дифференциальное измерение давления, компенсацию изменения условий и варианты регулирования давления. Диапазон и принцип измерения выбирают по объёму изделия, допустимому испытательному давлению и требуемой норме утечки.
Технические характеристики
| Рабочие характеристики | Погрешность датчика | 0.2% полной шкалы |
| Вид испытательного давления | Избыточное давление / вакуум | |
| Диапазон испытательного давления | -80~2500кПа (максимально поддерживаемый диапазон) | |
| Разрешение | 0.1Па | |
| Компенсация изменения условий окружающей среды | Предусмотрена | |
| Регулирование давления | Механический / электронный регулятор | |
| Единицы давления | 8 варианта | |
| Погрешность регулирования | 0.2% полной шкалы | |
| Единицы измерения утечки | 4 варианта | |
| Измерение абсолютного/избыточного давления | Диапазон измерения | Все варианты диапазона |
| Погрешность | 0.2% полной шкалы | |
| Разрешение | 1Па | |
| Дифференциальное измерение давления | Варианты диапазона измерения | 10：-60 ～ 150кПа |
| 20：-80～ 600кПа | ||
| 30：10 ～ 1000кПа | ||
| 40：50 ～ 1500кПа | ||
| 50：100 ～ 2500кПа | ||
| 60：0 ～ 200кПа | ||
| 70：10 ～ 700кПа | ||
| 80：-80 ～ 0кПа | ||
| Погрешность | ±(1%показания+5Па) | |
| Разрешение | 0.1Па |
Подбор исполнения и интеграция
При подборе определяют объём изделия, испытательное давление, допустимую утечку, время цикла, способ соединения и требования к регистрации результатов. Предел обнаружения прибора не является допустимой утечкой изделия. Состав стенда и оснастку согласуют под технологический процесс.
Связанное оборудование
Другие варианты того же типа. Диапазон, присоединение и условия применения проверяйте по характеристикам каждой модели.
HD-Leaklab — Встраиваемый прибор контроля герметичности
Прибор для интеграции в автоматизированные производственные линии. Поддерживает протоколы связи и интеграцию с интерфейсами оператора; регулирование давления внешнее. Предназначен для контроля при избыточном давлении и вакууме с дифференциальным измерением.
Вид испытательного давления: Избыточное давление / вакуум
Диапазон испытательного давления: -80~2500кПа (максимально поддерживаемый диапазон)
Разрешение: 0.1Па
HD-Leaklab-28 — прибор пневматического контроля герметичности
Прибор Hirays HD-28 для пневматического контроля с разрежением и избыточным давлением; регистрация и идентификация изделий по согласованной комплектации.
Изготовитель и исполнение: Hirays HD-28; торговое наименование HD-Leaklab-28
Контроль: Пневматическое испытание с разрежением и избыточным давлением
Показатель датчика: 0,2 % верхнего предела шкалы; диапазон и условия нормирования согласуют

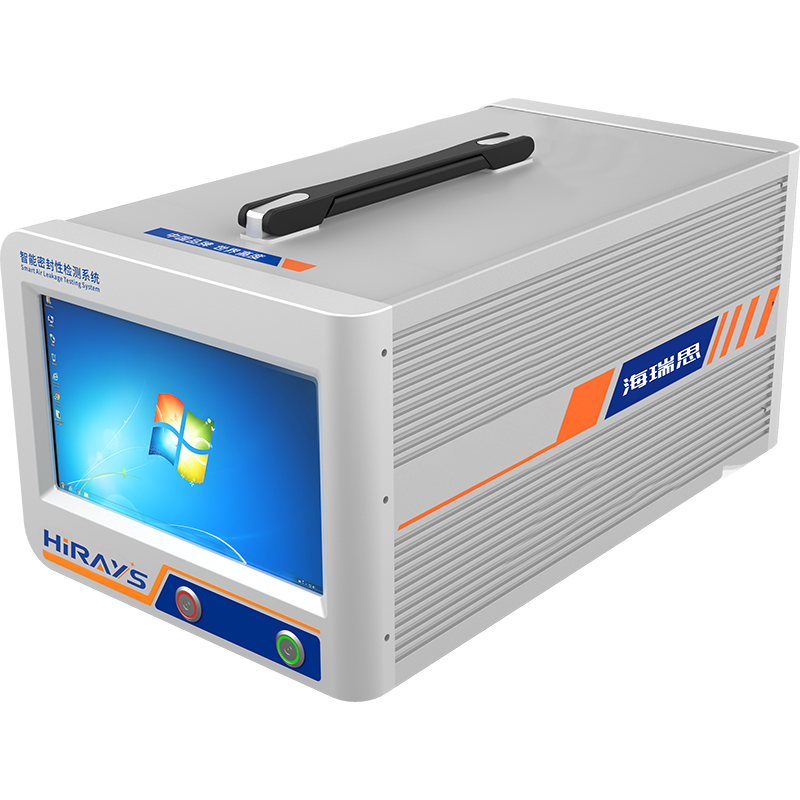

HL-Leaklab-Max — Многоканальный прибор контроля герметичности
Расширенное исполнение серии HL для многоканальных испытаний и повышения производительности. Поддерживает контроль при избыточном давлении и вакууме, прямое и дифференциальное измерение. Число каналов, параллельность испытаний и комплектацию согласуют для конкретного стенда.
Вид испытательного давления: Избыточное давление / вакуум
Диапазон испытательного давления: -80~2500кПа (максимально поддерживаемый диапазон)
Разрешение: 0.1Па
