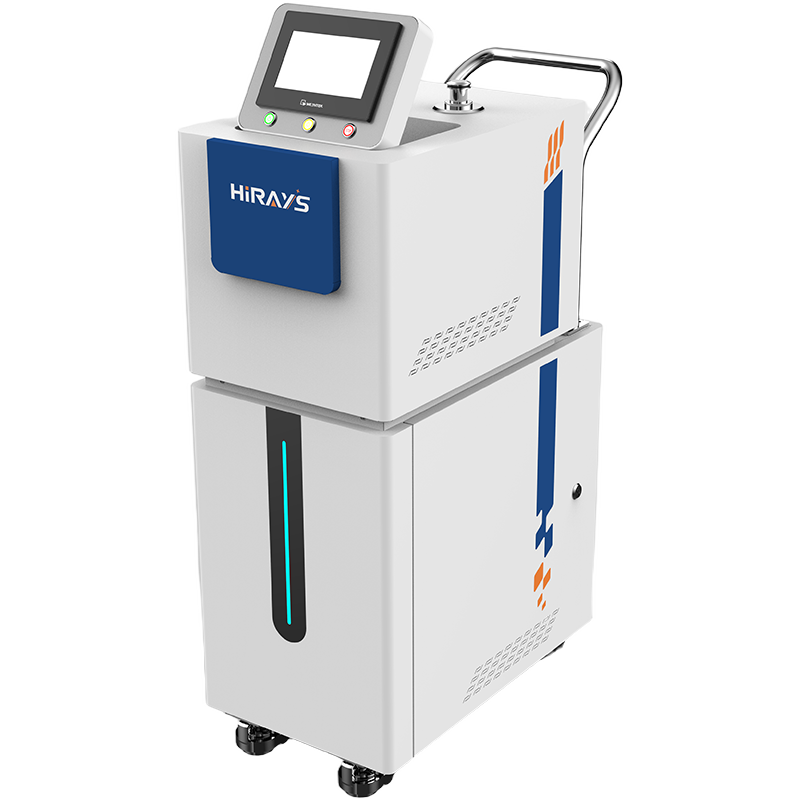

HM-Leaklab-400 — Гелиевый масс-спектрометрический течеискатель

Гелиевый масс-спектрометрический течеискатель с магнитным разделением ионов для измерения потока утечки и поиска негерметичности. Поддерживает вакуумные испытания и контроль с отбором газа. Применяется для аккумуляторов, теплообменников, холодильного оборудования, вакуумных узлов и изделий электронной промышленности. Предусмотрены автоматическое отслеживание фона, две иридиевые нити и защиту от поступления атмосферного воздуха.

Содержание карточки
HM-Leaklab-400 — Гелиевый масс-спектрометрический течеискатель
HM-Leaklab-400

Назначение и принцип работы

Гелиевый масс-спектрометрический течеискатель с магнитным разделением ионов для измерения потока утечки и поиска негерметичности. Поддерживает вакуумные испытания и контроль с отбором газа. Применяется для аккумуляторов, теплообменников, холодильного оборудования, вакуумных узлов и изделий электронной промышленности. Предусмотрены автоматическое отслеживание фона, две иридиевые нити и защиту от поступления атмосферного воздуха.

Технические характеристики

Характеристики изделияНаименованиеГелиевый масс-спектрометрический течеискательРабочие характеристикиМинимальный обнаруживаемый поток утечки, вакуумный режим5*10-13Па·м³/с
МодельHM-Leaklab-400Минимальный обнаруживаемый поток утечки, режим отбора газа1*10-8Па·м³/с
Габариты, ммL760*W370*H1036Диапазон индикации потока утечки

1*10-3~1*10-13Па·м³/с

Электропитание220 В10 А,50ГцДавление на входеГрубый контроль: 1500Па
Масса80кгСредний диапазон: 200Па
Максимальное рабочее давление<1500ПаТочный контроль: 40Па
Время готовности≤ 3мин
ИндикацияЦветной сенсорный экранВремя отклика≤ 1 с
Быстрота действия форвакуумного насоса16м³/ч(4.4л/с)

Подбор исполнения и интеграция

При подборе определяют объём изделия, испытательное давление, допустимую утечку, время цикла, способ соединения и требования к регистрации результатов. Предел обнаружения прибора не является допустимой утечкой изделия. Состав стенда и оснастку согласуют под технологический процесс.

Подобрать оборудование и установку

Учебная анимация · 48 секунд

Гелиевое течеискание: от дефекта к сигналу

Учебная анимация объясняет вакуумный способ гелиевого масс-спектрометрического течеискания. Показаны подача гелия к поверхности изделия, прохождение газа через дефект, откачка и регистрация анализатором. Отдельно разобраны контроль фона, проверка по эталонной течи и сравнение результата с заданным критерием. Схема поясняет метод и не изображает конкретный прибор или реальные результаты испытаний.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Изделие подключают к вакуумной системе Вакуумный способ: внутреннюю полость откачивают. Схема показывает движение газа, а не устройство конкретного течеискателя.

Гелий подают к проверяемой поверхности При наличии сквозного дефекта гелий попадает внутрь изделия и переносится потоком газа к измерительной системе.

Анализатор выделяет сигнал гелия Масс-спектрометр регистрирует пробный газ. Насосы поддерживают условия, необходимые для работы измерительной системы.

Фон проверяют до подачи гелия Фоновый сигнал должен быть достаточно низким и стабильным. Рост отклика после обдува оценивают относительно фона.

Измерительную цепь проверяют эталонной течью Известный поток гелия позволяет проверить отклик. Внешняя эталонная течь может использоваться для проверки всей испытательной схемы.

Результат сравнивают с критерием приёмки Допустимый поток задают в программе испытаний. Учитывают фон, калибровку и время отклика системы.
