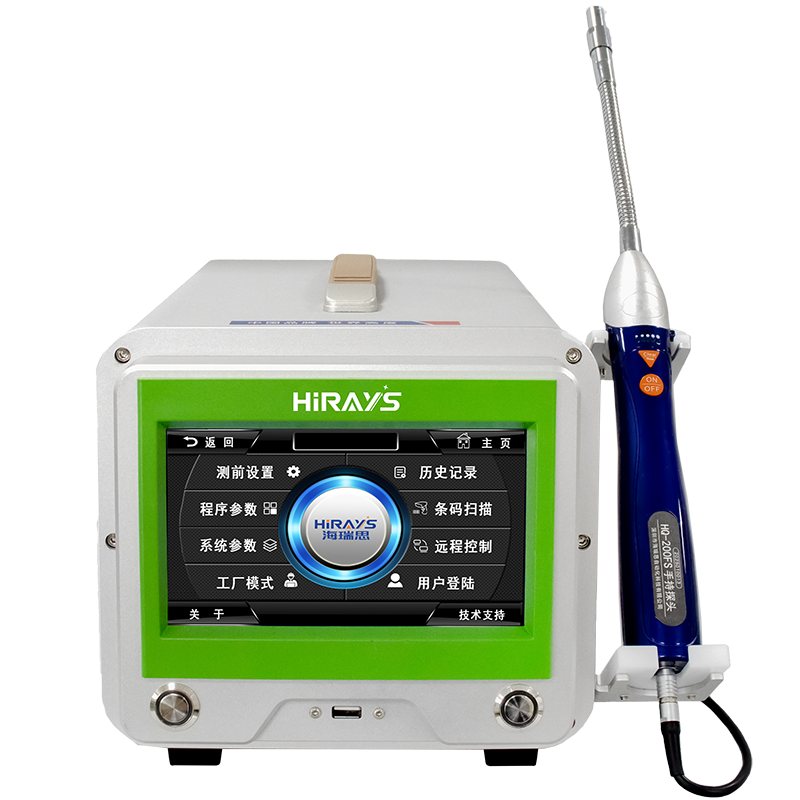

Прибор для обнаружения и локализации утечек с использованием водородно-азотной трассирующей смеси. В типовом варианте применяется 5 % H₂ и 95 % N₂. Предназначен для аккумуляторов, холодильного оборудования, медицинских изделий, полупроводниковых и химических производств. Параметры чувствительности в режиме щупа относятся к указанной концентрации водорода; концентрационный порог в ppm и поток утечки в Па·м³/с представляют разные величины.
Назначение и принцип работы
Прибор для обнаружения и локализации утечек с использованием водородно-азотной трассирующей смеси. В типовом варианте применяется 5 % H₂ и 95 % N₂. Предназначен для аккумуляторов, холодильного оборудования, медицинских изделий, полупроводниковых и химических производств. Параметры чувствительности в режиме щупа относятся к указанной концентрации водорода; концентрационный порог в ppm и поток утечки в Па·м³/с представляют разные величины.
Технические характеристики
| Рабочие характеристики | Разрешение | 0.01млн⁻¹ | Условия эксплуатации | Температура окружающей среды | 0~50 °C |
| Минимальный обнаруживаемый поток утечки, щуп | 5x10-8Па·м³/с при 5 % H2 | Относительная влажность | ≤ 95% относительной влажности (без конденсации) | ||
| Минимальная обнаруживаемая концентрация | 0.5млн⁻¹ | Электропитание | перем. ток 220 В（±15%）50Гц | ||
| Время отклика | ≤ 1 с | Мощность | 150 Вт | ||
| Регулирование давления трассирующего газа | 0-5МПа | Давление сжатого воздуха | 0.4~0.8МПа (чистый сухой воздух) | ||
| Диапазон концентрации трассирующего газа | 0-50000млн⁻¹（5%H2+95%N2） | ||||
| Предельная концентрация перегрузки датчика | 2000млн⁻¹ | ||||
| Рабочее давление датчика | 80кПа~120кПа | ||||
| Время прогрева | <2мин | ||||
| RS232/485 interface | 1 | ||||
| Выходы | 4 релейных выхода | ||||
| Входы | 4 входа NPN | ||||
| Максимальное задаваемое время | 3200 с | ||||
| Индикация | Цифровой интерфейс | ||||
| Язык интерфейса | Китайский / английский |
Подбор исполнения и интеграция
При подборе определяют объём изделия, испытательное давление, допустимую утечку, время цикла, способ соединения и требования к регистрации результатов. Предел обнаружения прибора не является допустимой утечкой изделия. Состав стенда и оснастку согласуют под технологический процесс.
