Спиральные насосы Geowell GWSP

Сравнение шести безмасляных спиральных насосов Geowell GWSP: быстрота действия при 50/60 Гц, предельное давление и ссылки на полные карточки. Различия редакций и электрических исполнений пояснены отдельно.

Содержание карточки

Вакуумные насосы

Безмасляная откачка чистых газов с сохранением различий между частотами сети.

Geowell GWSP300
Geowell GWSP300 · Каталог Ликлаб, стр. 127.
Модель50 Гц
м³/ч		60 Гц
м³/ч		p пред
Па
GWSP754,04,7*≤ 8
GWSP1507,28,6≤ 5
GWSP30015,518,7≤ 2,6
GWSP60031,337,4≤ 1
GWSP80043,251,8≤ 1
GWSP100059,872,0≤ 1

Для ряда GWSP указан режим чистого процесса и воздушное охлаждение. Пример GWSP300: вход и выпуск KF25, трёхфазный двигатель 0,55 кВт, масса 28 кг. Механические и электрические параметры относятся именно к указанному исполнению.

Применение

Форвакуум аналитических приборов, откачка небольших и средних камер, сухая подготовительная ступень высоковакуумной системы. Для влажной камеры необходимо учитывать паровую нагрузку и длительность сушки.

Выбор

Указать частоту сети, требуемую быстроту на камере, среду, время цикла и стандарт присоединений. Уточнить двигатель, шумовые условия, защитный фильтр и сервисный комплект. Номинальную быстроту модели не следует приравнивать к расходу газа при любом давлении.

Редакции данных и выбор исполнения

* Для GWSP75 текущая HTML-таблица производителя указывает 4,7 м³/ч при 60 Гц, изображение спецификации на geowell.com.cn — 4,8 м³/ч, а каталог Ликлаб — 4,3 м³/ч. Здесь выбран текущий HTML-источник; применимость к экземпляру подтверждают паспортом. Значения 50 Гц и 60 Гц не взаимозаменяемы.

Предельное давление в сравнительной таблице относится к закрытому продувочному клапану. В карточках моделей отдельно приведены давление при открытой продувке, вход и выпуск, масса, габариты и питание разных двигателей. Для GWSP800 и GWSP1000 изготовитель приводит параметры трёхфазного исполнения; однофазное исполнение в этой таблице не указано.

Фотографии показывают конкретные модели, но не определяют электрическую комплектацию. Текущая спецификация предусматривает выпуск KF25; в заводском PDF другой редакции указаны KF16 и иные габариты. Присоединения ранее поставленных насосов проверяют по паспорту. Рабочее давление в камере зависит от газовой нагрузки и проводимости магистрали.

Заводская документация

Проверено 9 сентября 2026 года.

Контакты лаборатории

Geowell GWSP: выбор сухого спирального насоса

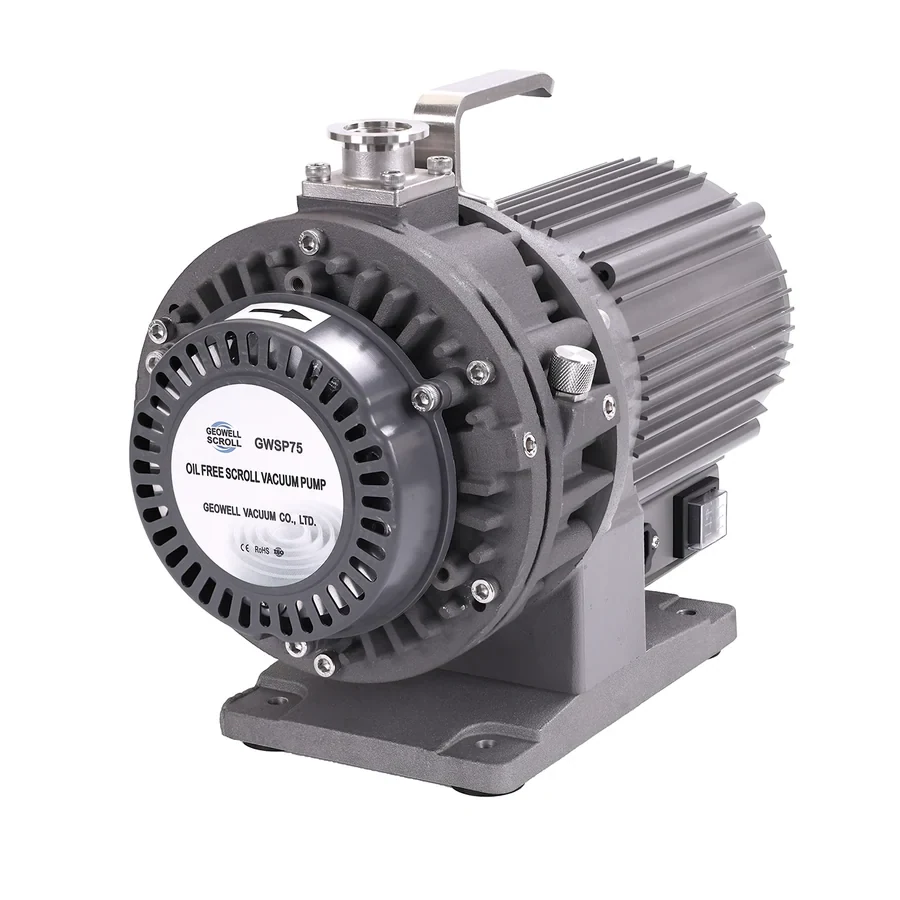

Насос семейства Geowell GWSP
Насос семейства Geowell GWSP · Каталог Ликлаб, стр. 128. Техническая иллюстрация.

Модель и частота

GWSP75–GWSP1000 перекрывают несколько классов производительности. Значения при 50 и 60 Гц различаются и сохраняются в таблице отдельно. Размер выбирают по времени цикла, рабочему давлению и допустимой непрерывной нагрузке.

Чистый форвакуум

Отсутствие масла в рабочей полости полезно в аналитике, течеискателях и вакуумной подготовке. При этом насос нуждается в защите от частиц и неподходящих паров. Газобалласт, продувку и химическую стойкость проверяют для выбранного исполнения.

Комплектация и ресурс

Согласуют входной фланец, электропитание, выхлоп, охлаждение и расходные уплотнения. В проекте оставляют место для вентиляции и сервиса. Признаки износа оценивают по параметрам откачки, а не только по календарному сроку эксплуатации.

Карточки моделей и артикулов (6)
Исполнения и позиции указателя (20)

Обозначения приведены по указателю каталога. Характеристики конкретного исполнения проверяют по его документации.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 127, 128. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
