Geowell GWSP1000 — безмасляный спиральный насос для чистых вакуумных процессов. Быстрота действия 59,8 м³/ч при 50 Гц, предельное давление ≤ 1 Па при закрытой продувке; вход KF40, выпуск KF25.
Содержание карточки
Вакуумные насосы
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота действия при 50 Гц | 59,8 м³/ч |
| Быстрота действия при 60 Гц | 72,0 м³/ч по текущей HTML-таблице производителя |
| Предельное давление, продувочный клапан закрыт | ≤ 1 Па |
| Предельное давление, продувочный клапан открыт | ≤ 5 Па |
| Входной фланец | DN40 ISO-KF |
| Выпускной фланец | DN25 ISO-KF |
| Максимальное давление на входе | 1 атм по таблице изготовителя |
| Максимальное давление на выпуске | 1,3 атм; допустимое противодавление сверяют при проектировании |
| Уровень звука по таблице | ≤ 67 дБ(А) |
| Мощность трёхфазного двигателя | 1,5 кВт |
| Питание трёхфазного исполнения | 380–415 В, 50 Гц; 380–460 В, 60 Гц |
| Частота вращения трёхфазного двигателя | 1425 об/мин при 50 Гц; 1725 об/мин при 60 Гц |
| Однофазное исполнение | Не указано в текущей заводской таблице |
| Питание однофазного исполнения | Не указано в текущей заводской таблице |
| Габариты однофазного исполнения, Д × Ш × В | Не указаны в текущей заводской таблице |
| Габариты трёхфазного исполнения, Д × Ш × В | 577 × 454 × 407 мм |
| Масса однофазного исполнения | Не указана в текущей заводской таблице |
| Масса трёхфазного исполнения | 54 кг |
| Температура окружающей среды | +5…+40 °C |
| Температура газа на входе | Ниже +50 °C |
| Охлаждение | Воздушное |
| Рабочая полость | Без масла; предусмотрена воздушная продувка |
Устройство, исполнение и условия применения
В насосе неподвижные и орбитальная спирали образуют уменьшающиеся рабочие полости. Газ последовательно сжимается и выходит через выпуск. Масло не используется в рабочей полости, поэтому этот принцип удобен для чистого форвакуума аналитических приборов, камер и высоковакуумных откачных систем.

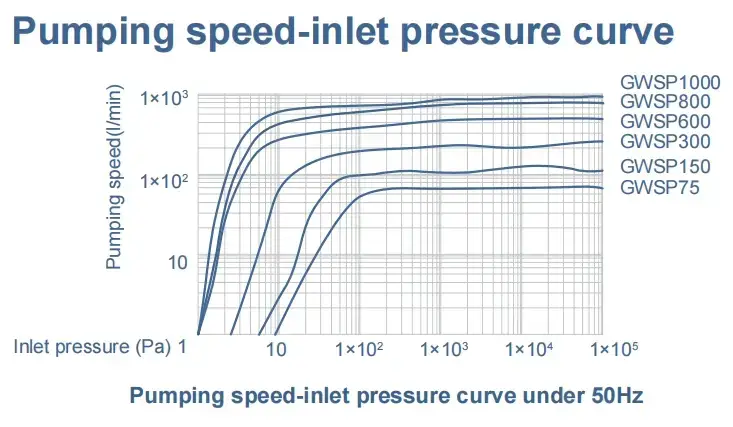

Быстрота действия зависит от давления и частоты питания. Значения 50 и 60 Гц приведены отдельно; рабочую точку оценивают по заводской кривой. Проводимость трубопровода, фильтр, газовая нагрузка и объём камеры влияют на реальную скорость откачки у изделия. Номинальная быстрота не равна постоянной скорости на всём диапазоне давлений.
Предельное остаточное давление приведено отдельно для закрытого и открытого продувочного клапана. Продувка ухудшает достижимое предельное давление, но может требоваться по условиям процесса. Нельзя приравнивать паспортное предельное давление насоса к гарантированному давлению в подключённой камере.
Для стандартной серии изготовитель указывает чистые газовые процессы и ограничение температуры газа ниже 50 °C. Перед использованием исключают прямое попадание жидкости, частиц, пыли и неподходящих паров. Отсутствие масла не означает стойкость к коррозионным, горючим или токсичным средам; для таких задач требуется подтверждённое специальное исполнение.
Электрические данные разделены по числу фаз. Перечисленные напряжения относятся к доступным исполнениям и схеме подключения двигателя, а не к гарантированному автоматическому переключению питания. До подключения сверяют шильдик двигателя, частоту сети, защиту и направление вращения.
Таблица отражает текущую страницу GEOWELL. Заводской PDF другой редакции содержит иной состав ряда, выпускные фланцы KF16 и отличающиеся габариты, массы и мощности. Эти данные не объединены с текущими KF25. При обслуживании ранее поставленного насоса исходят из его паспорта и фактического присоединения.
Фотография производителя показывает именно GWSP1000, но не подтверждает напряжение двигателя, состав принадлежностей или редакцию механического исполнения. Размеры приведены отдельно для однофазного и трёхфазного вариантов там, где они указаны в текущей заводской таблице.
Для монтажа оставляют свободный доступ воздуха к корпусу и двигателю, место для присоединения выпуска и обслуживания спиральных уплотнений. Отсутствие замены масла не отменяет контроля износа, чистоты и состояния уплотнений. Сервисный комплект выбирают по точной модели и ревизии насоса.
Для GWSP1000 текущая таблица приводит трёхфазный двигатель. Однофазные параметры в ней отсутствуют. Вид выключателя или электрической коробки на фотографии не является подтверждением однофазного питания.
Исходные материалы: GEOWELL GWSP — текущая заводская таблица серии · GEOWELL GWSP — заводская галерея и спецификация · Заводской каталог GWSP — отдельная редакция — стр. 2 PDF. Проверено 9 сентября 2026 года. Редакция и применимость источников, различия исполнений и документов пояснены в описании.
Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 127 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
