Внешние контрольные течи и калибровочные комплекты. Проверка измерительной цепи должна воспроизводить поток в условиях рабочего метода.
Содержание карточки
Оборудование для контроля герметичности · Разные марки
Проверка измерительной цепи должна воспроизводить поток в условиях рабочего метода.
| Номенклатура | Назначение | Комплект заказа |
|---|---|---|
| Гелит-1 / Гелит-2 | Меры гелиевого потока | Исполнение, поток, фланец и документы |
| БГ.63.002.00.000 / -01 | Капиллярные контрольные течи | Модификация и требуемый поток |
| БГ на редукторе | Калибровочный поток для согласованной схемы | Источник газа, давление, расход |
| КТК-2УП | Капиллярная гелиевая течь | Условия применения и присоединение |
| Ликлаб К-КФ25 | Калибровочный комплект с клапаном | Подключение к системе и штатная мера |
| Гелит-25 | Присоединительный переходник | Совместимость с выбранной течью |
Проверка прибора и проверка стенда
Подключение меры непосредственно к входу течеискателя проверяет прибор. Ввод известного потока в испытательный объём позволяет оценить весь тракт: оснастку, магистрали, деление потока и время отклика. Эти проверки решают разные задачи.
Документируемые условия
Температура течи, её паспортный поток, пробный газ, давление с обеих сторон, положение клапанов и время выхода на установившийся сигнал. При работе со смесью концентрацию гелия учитывают только по методике и с учётом типа течи.
Поверка, калибровка и функциональная проверка не являются взаимозаменяемыми процедурами. Требуемый документ определяется задачей применения и конкретным средством измерений.
Заказывать по потоку и условиям
Указывают газ, требуемый поток, температуру, метод и присоединение. Для капиллярной меры дополнительно задают давление подачи. Документ на меру должен относиться к конкретному экземпляру; при проверке установки фиксируют время установления и положение контрольной течи.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 190. Данные относятся к указанному исполнению и условиям измерения.

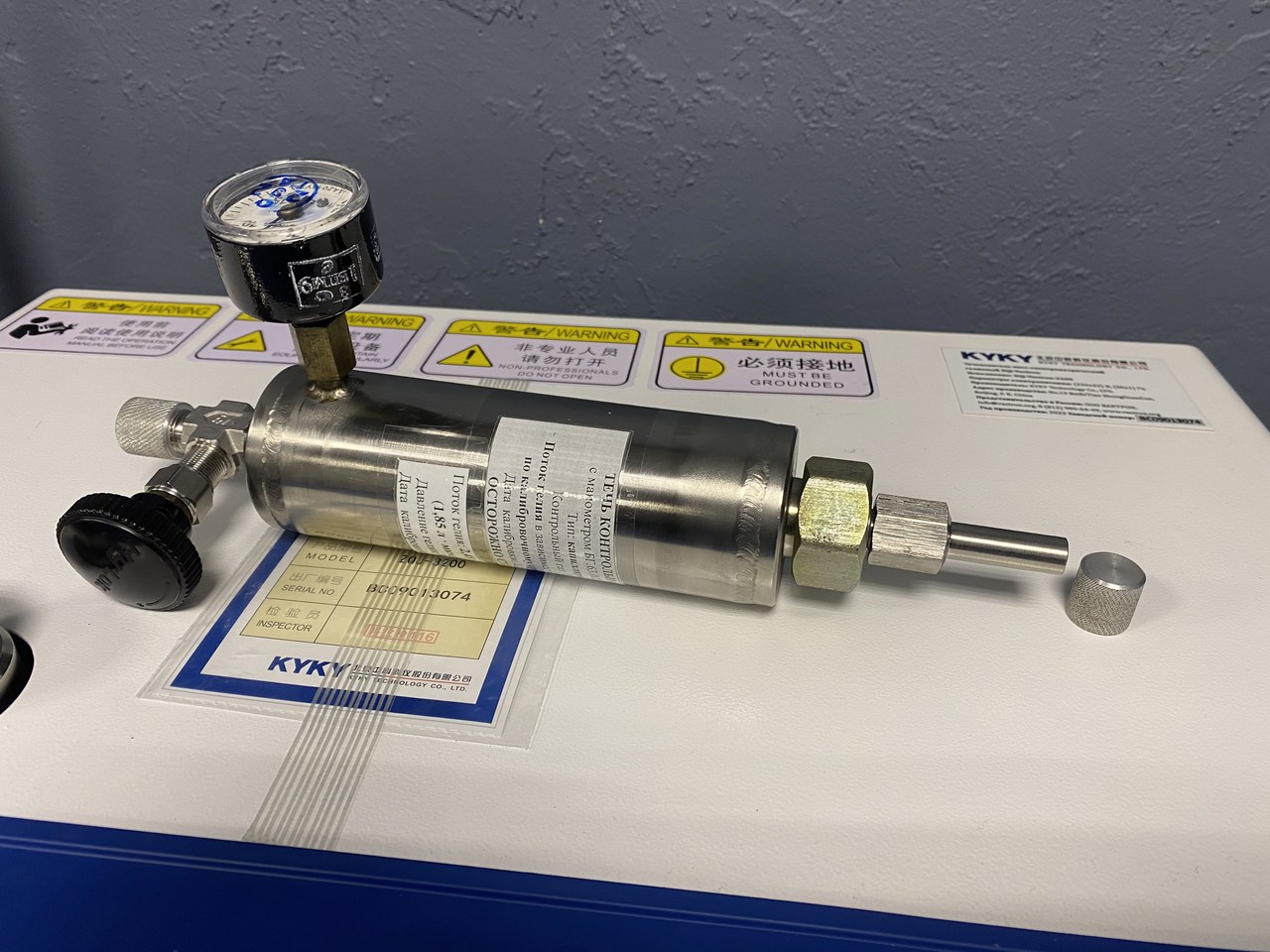

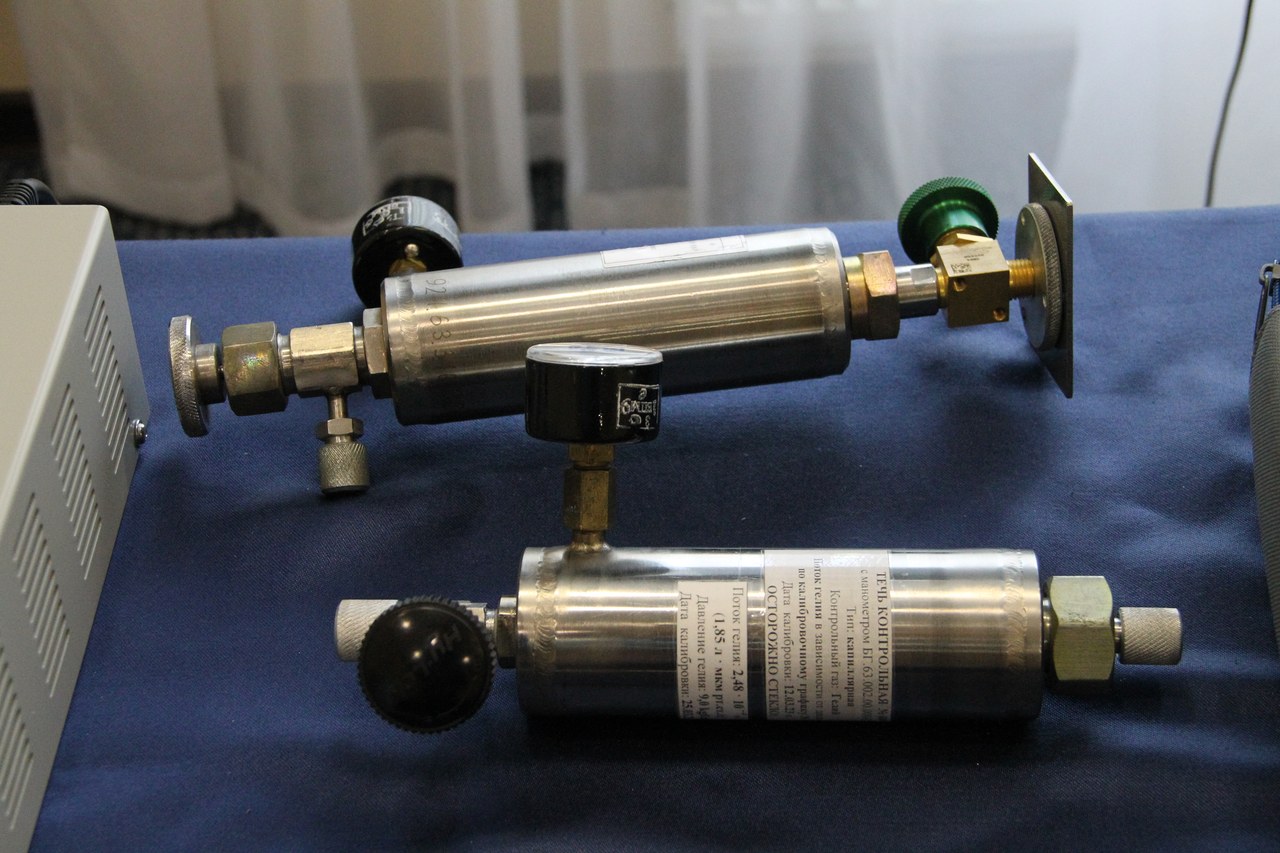

Контрольные течи и принадлежности на фотографиях
При подборе контрольной течи сравнивают назначение, присоединение и данные её паспорта. Фотографии общего вида и маркировки дополняют запрос; требуемый поток и условия применения указывают отдельно. Сходство корпуса не подтверждает взаимозаменяемость изделий.
