ULVAC DIS-90

ULVAC DIS-90: 72 / 86 л/мин при 50 / 60 Гц, 5 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.

Содержание карточки

Вакуумные насосы · ULVAC KIKO

ULVAC KIKO DIS-90. Оригинальная фотография изготовителя.

ULVAC DIS-90 — спиральный вакуумный насос с сухой рабочей камерой. Фактическая быстрота откачки 72 / 86 л/мин при 50 / 60 Гц; предельное абсолютное давление 5 Па.

Технические характеристики

Параметр	Значение
Принцип действия	Спиральный, с сухой рабочей камерой
Фактическая быстрота откачки, 50 / 60 Гц	72 / 86 л/мин
Предельное абсолютное давление	5 Па
Мощность электродвигателя	150 Вт
Масса	14 кг
Входное присоединение	KF25
Выходное присоединение	KF16
Температура окружающей среды	5–40 °C
Габариты Ш × Д × В	214 × 308 × 225 мм
Варианты электропитания	Однофазное: 100 / 115 / 200 / 230 В
Допустимая нагрузка водяным паром	≤ 5 г/сутки; AF открыт, 25 °C, влажность ≤ 60 %
Уровень шума	≤ 52 дБ; с открытым AF ≤ 57 дБ

Устройство и условия работы

В основной таблице использована фактическая быстрота откачки ULVAC KIKO: 72 / 86 л/мин при 50 / 60 Гц. Страница ULVAC SHOWCASE содержит другую величину — 90 / 108 л/мин — также с подписью Actual pumping speed и примечанием об условиях всасывания. Из-за неоднозначности этого примечания большая величина не подменяет данные ULVAC KIKO; рабочую характеристику конкретного исполнения проверяют по его паспорту.

AF (Air Flush) — воздушная продувка для удаления оставшейся в насосе влаги и восстановления предельного давления. Допустимая нагрузка водяным паром относится только к указанным условиям открытого AF, температуры и влажности.

Спиральный насос допускает начало откачки от атмосферного давления. Откачиваемый газ не контактирует с маслом в рабочей камере; это не означает отсутствия смазываемых узлов во всей конструкции.

Изготовитель запрещает откачку опасных для человека, взрывоопасных, горючих и коррозионных газов. Пыль и твёрдые частицы должны задерживаться подходящим входным фильтром. Указанные напряжения относятся к доступным подключениям и исполнениям, а не к произвольному непрерывному диапазону входного напряжения.

Габариты и присоединения

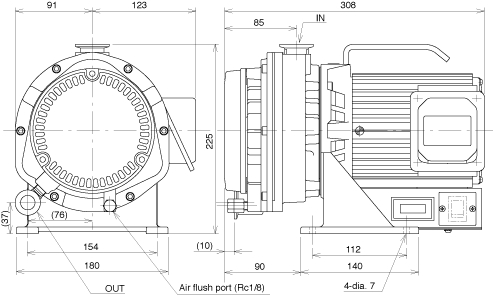

ULVAC KIKO DIS-90. Габаритный чертёж изготовителя.

Характеристика откачки

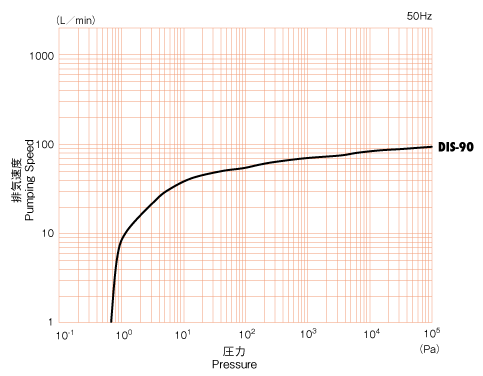

ULVAC KIKO DIS-90. Зависимость быстроты откачки от давления по данным изготовителя. Частота сети 50 Гц.

Данные и иллюстрации: ULVAC DIS-90 — данные изготовителя · ULVAC DIS-90 — данные изготовителя. Проверено 9 сентября 2026 года.

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Применение и комплектация

При выборе DIS-90 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 55. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
