ULVAC DIS-252

ULVAC DIS-252: 200 / 240 л/мин при 50 / 60 Гц, 1,6 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.

Содержание карточки

Вакуумные насосы · ULVAC KIKO

ULVAC KIKO DIS-252. Оригинальная фотография изготовителя.

ULVAC DIS-252 — спиральный вакуумный насос с сухой рабочей камерой. Фактическая быстрота откачки 200 / 240 л/мин при 50 / 60 Гц; предельное абсолютное давление 1,6 Па.

Технические характеристики

Параметр	Значение
Принцип действия	Спиральный, с сухой рабочей камерой
Фактическая быстрота откачки, 50 / 60 Гц	200 / 240 л/мин
Предельное абсолютное давление	1,6 Па
Мощность электродвигателя	400 Вт
Масса, однофазное исполнение	25 кг
Входное присоединение	KF25
Выходное присоединение	KF16
Температура окружающей среды	5–40 °C
Габариты Ш × Д × В, однофазное исполнение	264 × 397 × 338 мм
Номинальная быстрота откачки, 50 / 60 Гц	250 / 300 л/мин
Питание, однофазное исполнение	100 / 115 / 200 / 230 В
Питание, трёхфазное исполнение	200 / 208 / 230 / 380 / 400 / 415 / 460 В
Масса, трёхфазное исполнение	23 кг
Габариты Ш × Д × В, трёхфазное исполнение	264 × 367 × 338 мм

Устройство и условия работы

ULVAC KIKO указывает фактическую быстроту откачки 200 / 240 л/мин при 50 / 60 Гц. В ULVAC SHOWCASE приведена номинальная величина 250 / 300 л/мин. Эти показатели имеют разные подписи в источниках и показаны раздельно; для расчёта времени откачки используют характеристику насоса во всём рабочем диапазоне.

Спиральный насос допускает начало откачки от атмосферного давления. Откачиваемый газ не контактирует с маслом в рабочей камере; это не означает отсутствия смазываемых узлов во всей конструкции.

Изготовитель запрещает откачку опасных для человека, взрывоопасных, горючих и коррозионных газов. Пыль и твёрдые частицы должны задерживаться подходящим входным фильтром. Указанные напряжения относятся к доступным подключениям и исполнениям, а не к произвольному непрерывному диапазону входного напряжения.

Габариты и присоединения

ULVAC KIKO DIS-252. Габаритный чертёж изготовителя.

Характеристика откачки

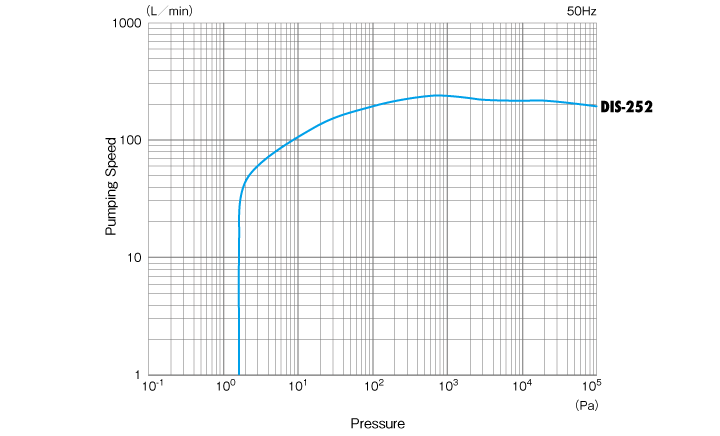

ULVAC KIKO DIS-252. Зависимость быстроты откачки от давления по данным изготовителя. Частота сети 50 Гц.

Данные и иллюстрации: ULVAC DIS-252 — данные изготовителя · ULVAC DIS-252 — данные изготовителя. Проверено 9 сентября 2026 года.

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Применение и комплектация

При выборе DIS-252 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 55. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
