ULVAC DOP-181SA: 180 / 200 л/мин при 50 / 60 Гц, 10 000 Па. Фото, характеристики, электропитание, габариты и кривая откачки изготовителя.
Содержание карточки
Вакуумные насосы · ULVAC KIKO
ULVAC DOP-181SA — сухой вакуумный насос с качающимся поршнем. Фактическая быстрота откачки 180 / 200 л/мин при 50 / 60 Гц; предельное абсолютное давление 10 000 Па.
Технические характеристики
| Параметр | Значение |
|---|---|
| Принцип действия | Сухой поршневой, с качающимся поршнем |
| Фактическая быстрота откачки, 50 / 60 Гц | 180 / 200 л/мин |
| Предельное абсолютное давление | 10 000 Па |
| Мощность электродвигателя | 400 Вт |
| Масса | 12 кг |
| Вход и выход | Rc3/8 |
| Температура окружающей среды | 7–40 °C |
| Габариты Ш × Д × В | 172 × 266 × 235 мм |
| Резьба крепления виброопор | M6 × P1,0 |
Устройство и условия работы
Поршневой механизм создаёт разрежение возвратно-поступательным движением манжетного уплотнения в цилиндре. В основной таблице указано абсолютное предельное давление 10 000 Па; −91,3 кПа на странице изготовителя — избыточное давление относительно атмосферы.
Входящий газ должен быть сухим и очищенным от пыли. Изготовитель исключает коррозионные газы, органические растворители, жидкости и конденсирующиеся пары. Влага ускоряет износ манжет; изнашивающиеся детали подлежат обслуживанию.
Перед повторным запуском после остановки под нагрузкой давление внутри насоса возвращают к атмосферному. Для встраивания в систему изготовитель требует виброопоры с резьбой M6 × P1,0; KA-20 указан как дополнительная принадлежность.
Материалы относятся к DOP-181SA; суффиксы SD и SE обозначают другие исполнения и не заменяют это обозначение. Электропитание конкретного насоса сверяют по паспорту и шильдику.

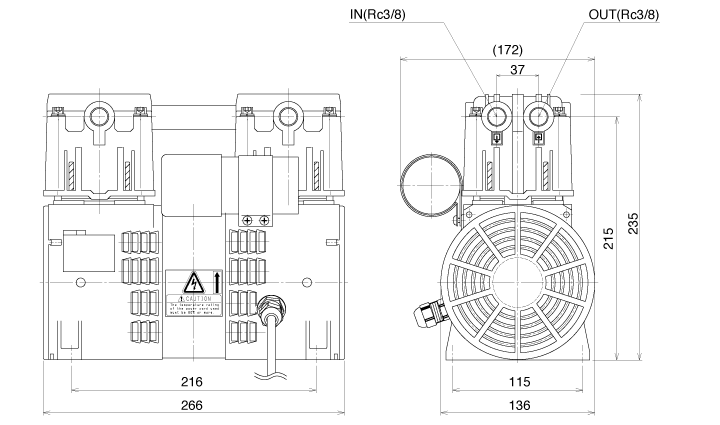

Габариты и присоединения

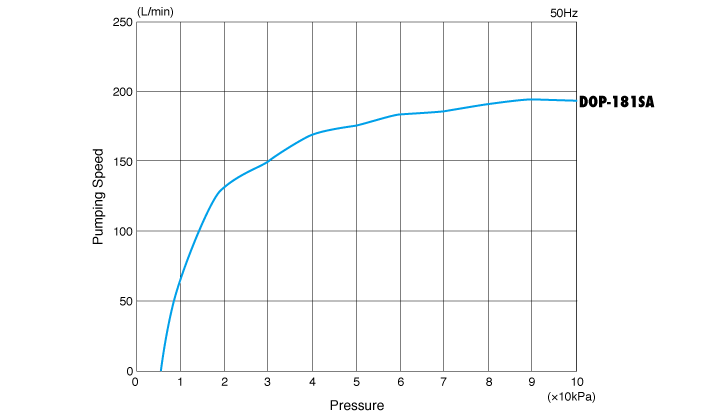

Характеристика откачки
Данные и иллюстрации: ULVAC DOP-181SA — данные изготовителя. Проверено 9 сентября 2026 года.
Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.
Применение и комплектация
При выборе DOP-181SA учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 55. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
