Технический каталог оборудования — Страница 11

Измерение и регулирование расхода · ASAIR

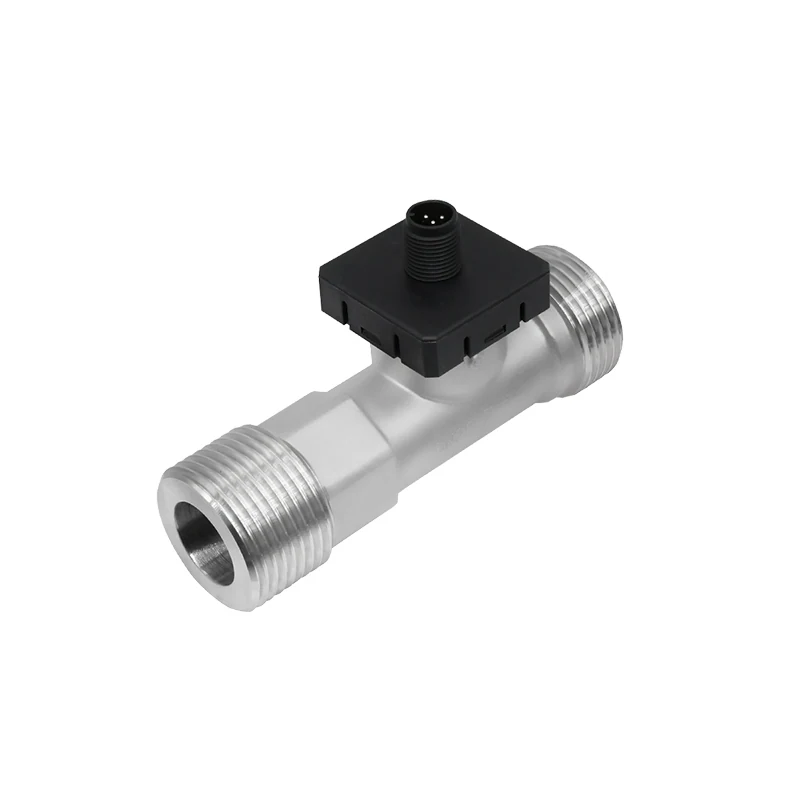

AFD3

Напряжение питания AFD3: 18…28В DC

Диапазон: 2…16 л/мин,5…40 л/мин,10-100л/мин

Повторяемость: <2,0%

Измерение и регулирование расхода · ASAIR

AFD32 — прибор измерения расхода жидкости ASAIR

Выходы: 0-10 В, 4-20 мА, частотный или импульсный сигнал, RS-485

Материал резьбового исполнения: нержавеющая сталь SUS304

Материал санитарного исполнения: нержавеющая сталь SUS316

Измерение и регулирование расхода · ASAIR

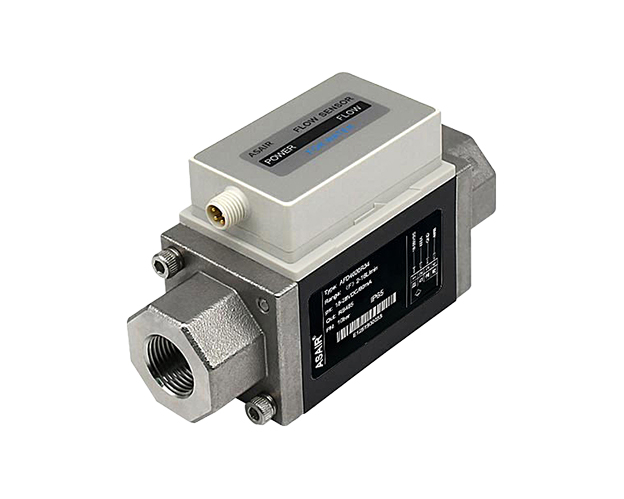

AFD4 — вихревые расходомеры жидкости ASAIR

ASAIR AFD4 — серия вихревых расходомеров для некоррозионных жидкостей. Исполнения различаются диапазоном, резьбой, измерением температуры, индикацией и выходом; для части моделей предусмотрен ручной игольчатый клапан.

AFD4020 — диапазон: 2–16 л/мин

AFD4040 — диапазон: 5–40 л/мин

AFD4100 — диапазон: 10–100 л/мин

Измерение и регулирование расхода · ASAIR

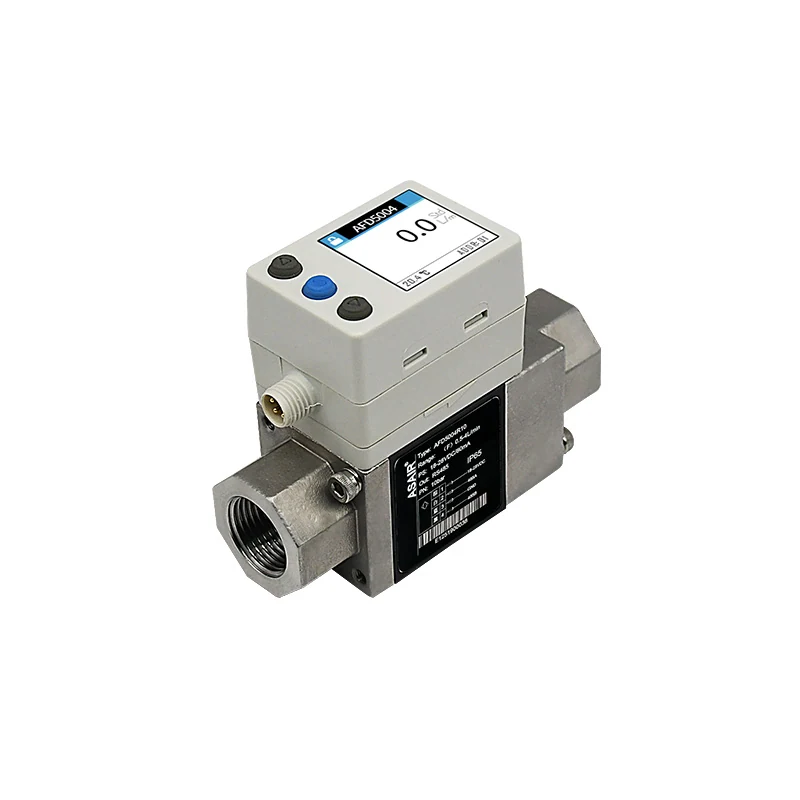

AFD5 — игольчатый клапан

Диапазон: 0,5…4 л/мин

Питание: 18…28 В DC

Повторяемость: <2,0%

Измерение и регулирование расхода · ASAIR

AFG2

Питание: 24 В пост. тока

Погрешность: менее ±1 % полной шкалы

Температура измеряемой среды: 0…80 °C

Измерение и регулирование расхода · ASAIR

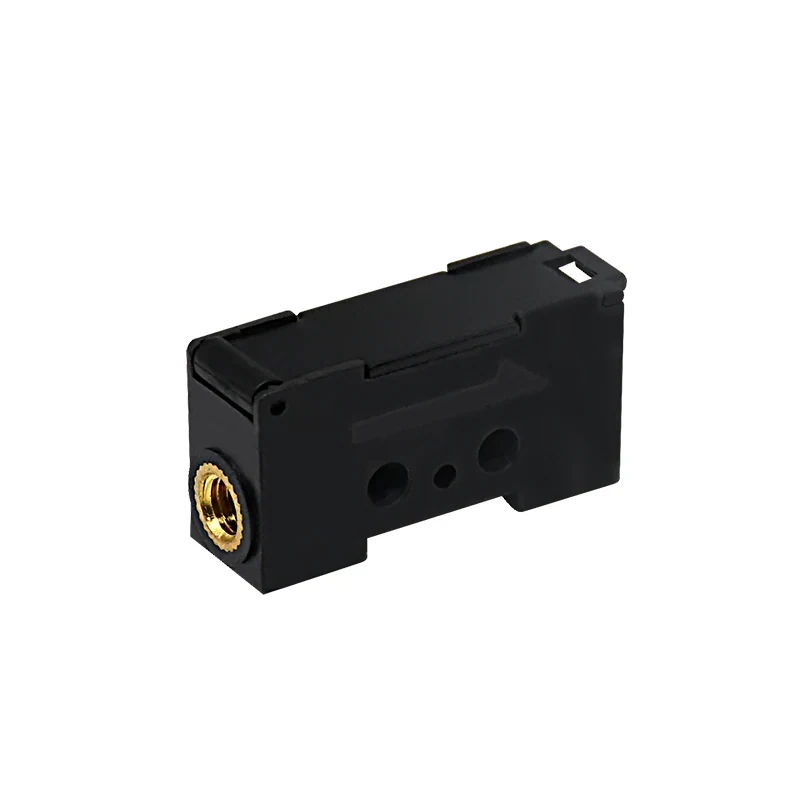

AFM0200 — датчик микропотока

Диапазон расхода: 0–3 л/мин

Погрешность: ±3 % от показания

Повторяемость: ±3 % от показания

Измерение и регулирование расхода · ASAIR

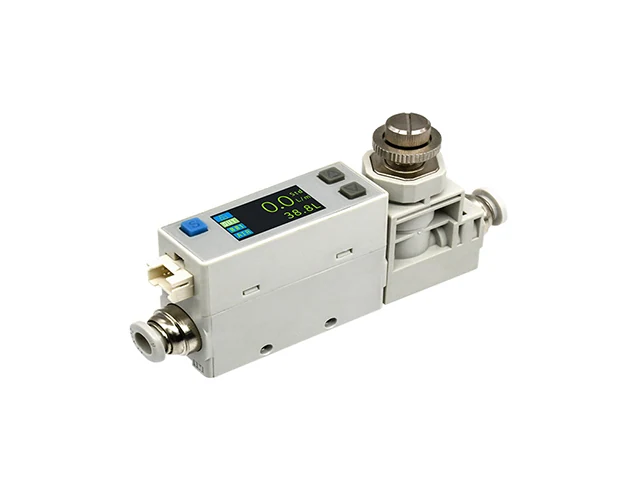

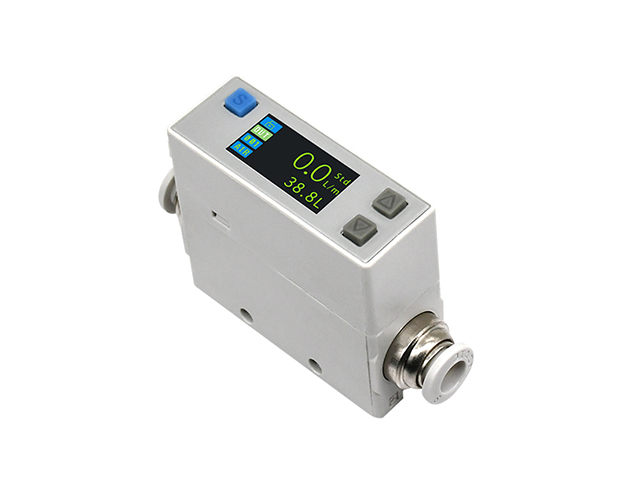

AFM07 — игольчатый клапан

Диапазоны расхода: 0,1…10; 0,25…25; 0,5…50; 1…100 л/мин

Питание: 9-28 В пост. тока

Погрешность: ±3 % полной шкалы

Измерение и регулирование расхода · ASAIR

AFM0725 — расходомер газа ASAIR, 0,25–25 л/мин

ASAIR AFM0725 — обозначение расходомера газа с диапазоном 0,25–25 л/мин в серии AFM07. Руководства отдельно описывают стандартное исполнение AFM0725H00, вариант с игольчатым клапаном H00S и резьбовой вариант H00G.

Диапазон AFM0725H00 / H00S / H00G: 0,25–25 л/мин

Погрешность: ±3% полной шкалы

Повторяемость: ±1% полной шкалы

Измерение и регулирование расхода · ASAIR

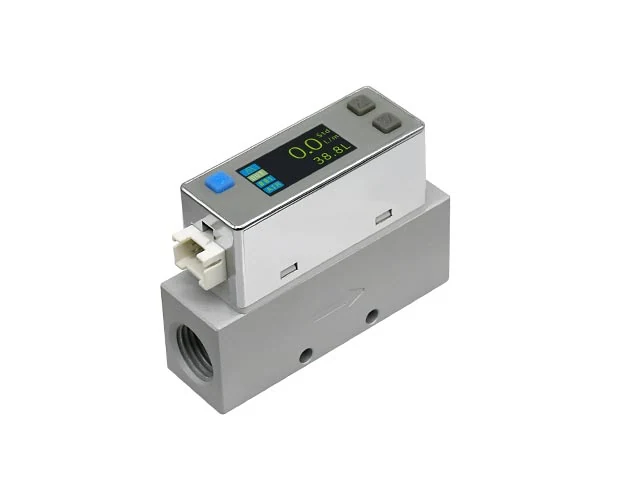

AFM17

Диапазоны расхода: 0,02…2; 0,1…10; 0,25…25; 0,5…50; 1…100 л/мин

Питание: 9-28 В пост. тока

Выходы: NPN с открытым коллектором, RS-485, 1-5 В

Измерение и регулирование расхода · ASAIR

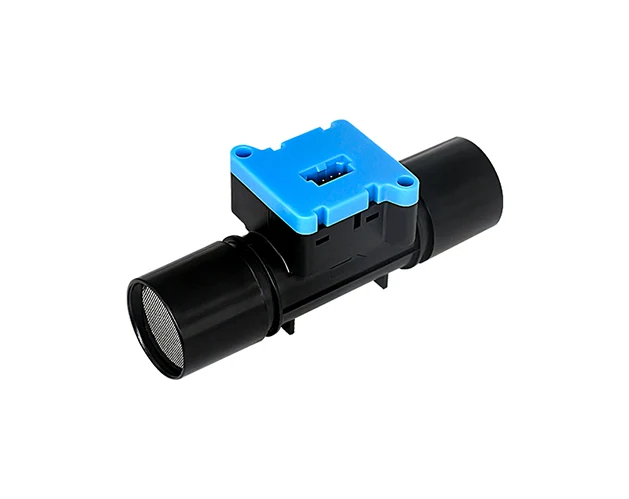

AFM3000

Диапазоны: 0…20; 0…50; 0…100; 0…150 или 0…200 стандартных л/мин (SLM)

Цифровой интерфейс: I²C

Аналоговый выход: 1…5 В

Измерение и регулирование расхода · ASAIR

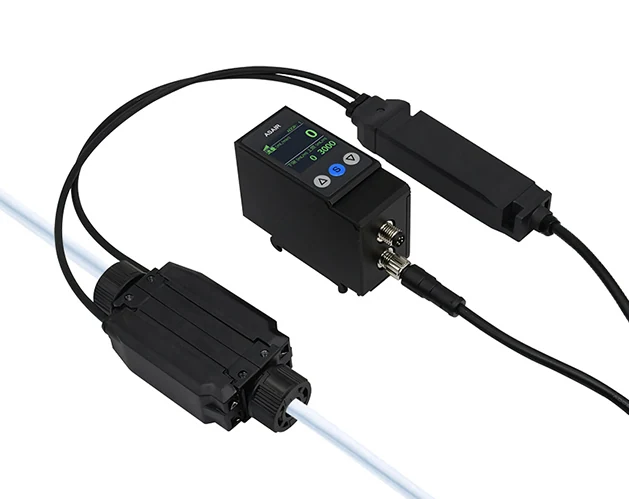

AFU2

Диапазон измерения: 0–8000m л/мин 0–3000m л/мин; Материал корпуса: пластик; Присоединение: 8 мм 6,35 мм (1/4 дюйма)

Диапазон измерения: Требует уточнения по документации: 0–8000m л/мин 0–3000m л/мин

Материал корпуса: пластик

Присоединение: 8 мм 6,35 мм (1/4 дюйма)

Измерение и регулирование расхода · ASAIR

AMC2000

Диапазон: 100 мл/мин

Рабочая среда: воздух

Интерфейс: RS-485

Измерение и регулирование расхода · ASAIR

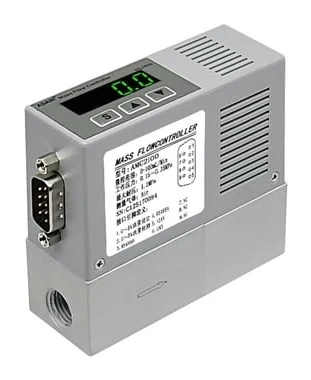

AMC2100

Тип прибора: Контроллер массового расхода газа

Среда: Газ; кислород; воздух; азот

Номинальное давление: 0,35 МПа

Измерение и регулирование расхода · ASAIR

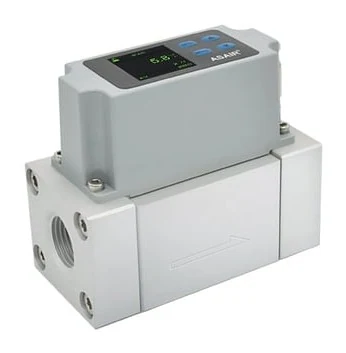

AMS1000

Тип прибора: Термомассовый расходомер газа

Диапазоны расхода: 0,02-2; 0,2-20; 1-100; 2-200; 5-500 л/мин

Среда: Воздух; кислород; азот; аргон; CO2

Измерение и регулирование расхода · ASAIR

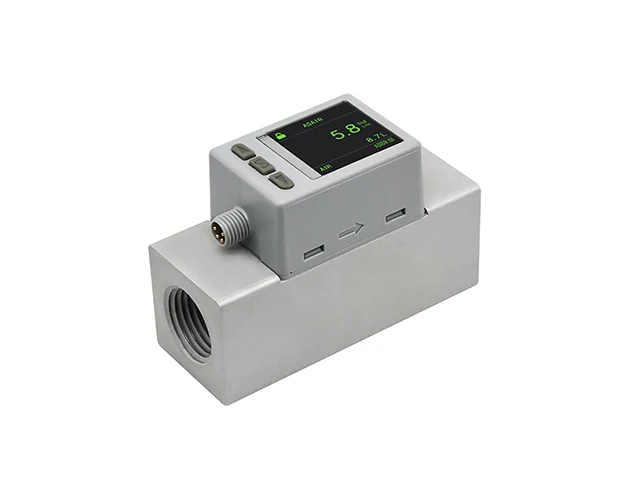

AMS2000

Диапазоны расхода: 0,5…50; 1…100; 2…200; 4…300; 5…500 л/мин

Питание: 9-24 В пост. тока

Выход: RS-485

Измерение и регулирование расхода · ASAIR

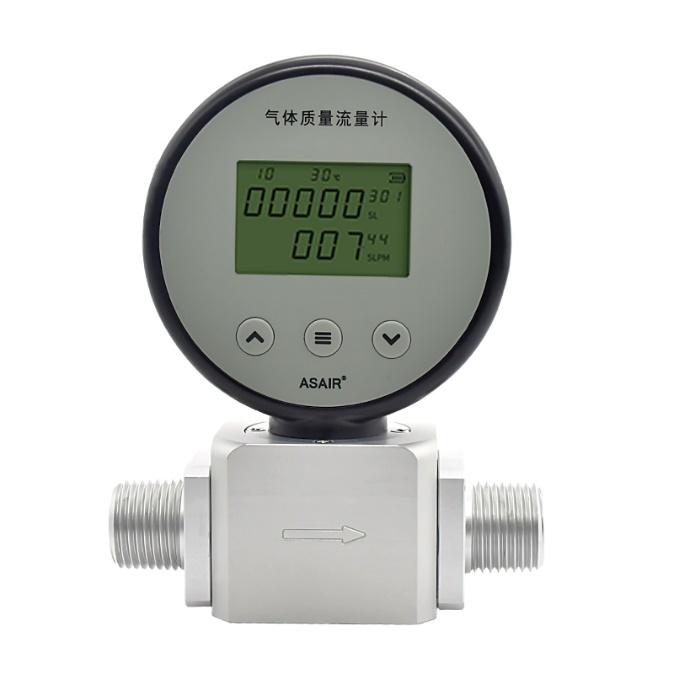

AMS2106

ASAIR AMS2106 — серия массовых расходомеров газа. Девять исполнений R00–R08: диапазоны, присоединения, фото и заводское руководство.

Принцип измерения: Тепловой, MEMS

Погрешность: ±3% полной шкалы

Повторяемость: 0,5% полной шкалы

Измерение и регулирование расхода · ASAIR

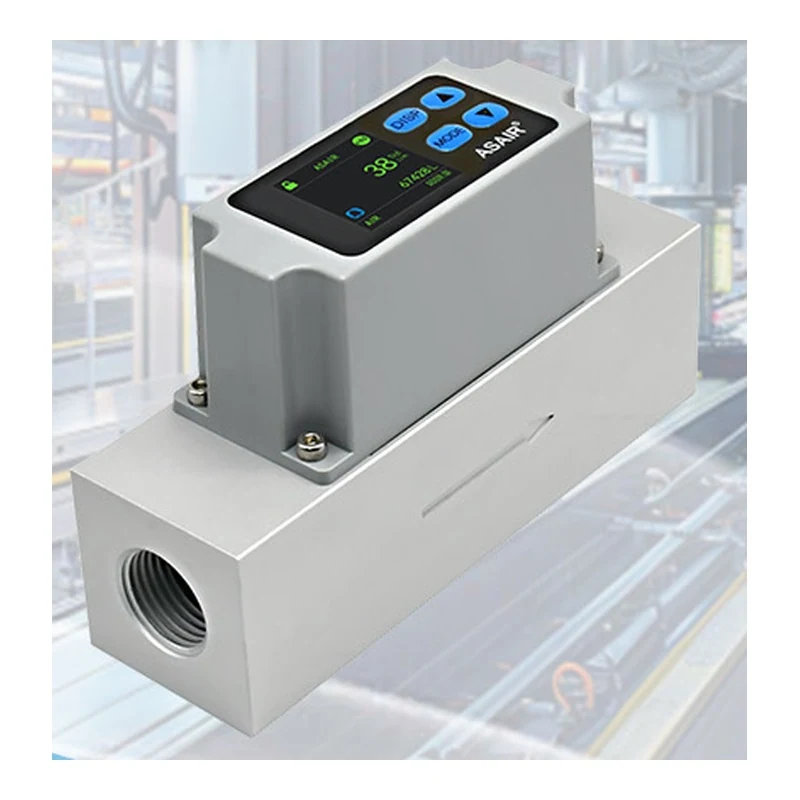

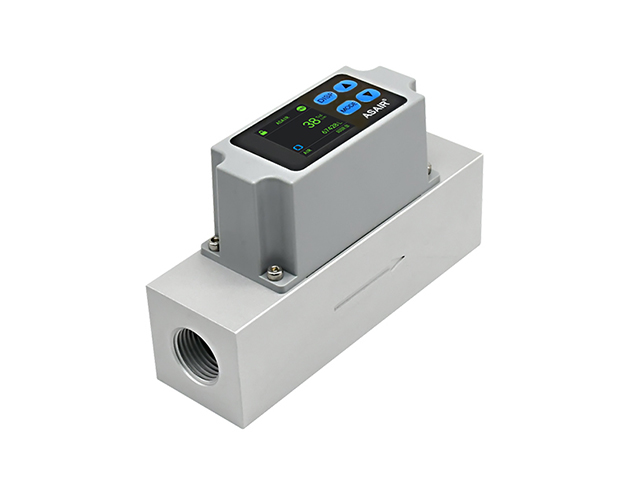

AMS3

Диапазоны расхода: 10-1000; 20-2000; 30-3000; 60-6000 л/мин

Погрешность: ±3 % полной шкалы

Рабочее давление: 0,1…1,5 МПа

Измерение и регулирование расхода · ASAIR

AMS3001 — расходомер газа ASAIR, до 1000 л/мин

ASAIR AMS3001 — расходомер газа серии AMS3. Для документированного исполнения AMS3001H00 диапазон составляет 10–1000 л/мин; прибор имеет цифровую связь, аналоговый выход и локальный дисплей.

Полное исполнение в руководстве: AMS3001H00

Диапазон расхода: 10–1000 л/мин

Погрешность на указанном участке: ±3% полной шкалы при 100–1000 л/мин

Измерение и регулирование расхода · ASAIR

AMS3003 — расходомер газа ASAIR, до 3000 л/мин

ASAIR AMS3003 — расходомер газа серии AMS3. Для документированного исполнения AMS3003H00 диапазон составляет 30–3000 л/мин; прибор имеет цифровую связь, аналоговый выход и локальный дисплей.

Полное исполнение в руководстве: AMS3003H00

Диапазон расхода: 30–3000 л/мин

Погрешность на указанном участке: ±3% полной шкалы при 300–3000 л/мин

Измерение и регулирование расхода · ASAIR

AMS3006 — расходомер газа ASAIR, до 6000 л/мин

ASAIR AMS3006 — расходомер газа серии AMS3. Для документированного исполнения AMS3006H00 диапазон составляет 60–6000 л/мин; прибор имеет цифровую связь, аналоговый выход и локальный дисплей.

Полное исполнение в руководстве: AMS3006H00

Диапазон расхода: 60–6000 л/мин

Погрешность на указанном участке: ±3% полной шкалы при 600–6000 л/мин

Измерение и регулирование расхода · ASAIR

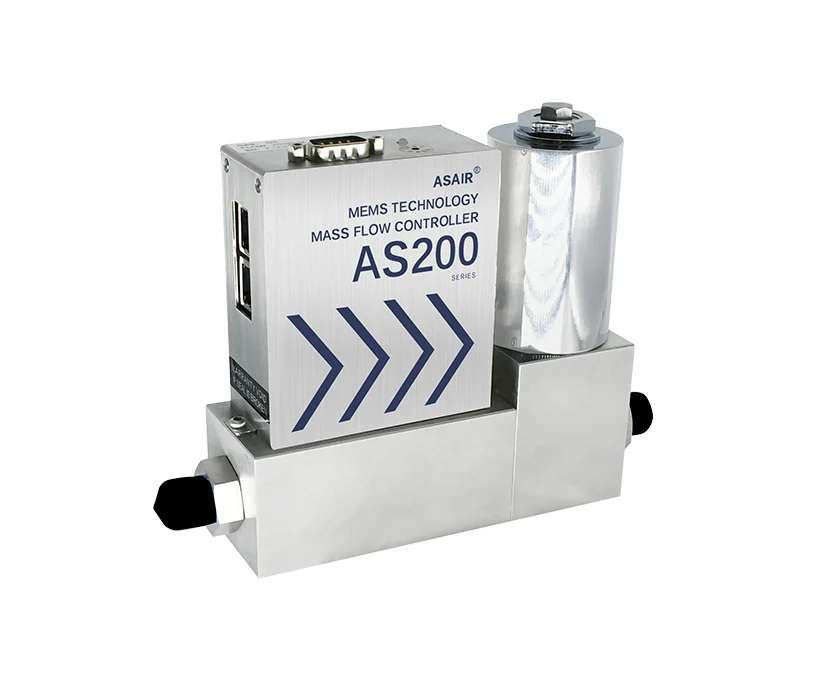

AS200

Тип клапана: Нормально закрытый; Газы калибровки/измерения: Воздух, кислород O2, азот N2; аргон Ar, углекислый газ CO2; Диапазоны для воздуха/O2/N2: 1-100, 2-200, 3-300 ст. см³/мин; 0,03-3, 0,05-5, 0,1-10, 0,2-20, 0,3-30, 0,5-50 ст. л/мин; 1-100, 2-200 ст. л/м

Тип клапана: Нормально закрытый

Газы калибровки/измерения: Воздух, кислород O2, азот N2; аргон Ar, углекислый газ CO2

Диапазоны для воздуха/O2/N2: 1-100, 2-200, 3-300 ст. см³/мин; 0,03-3, 0,05-5, 0,1-10, 0,2-20, 0,3-30, 0,5-50 ст. л/мин; 1-100, 2-200 ст. л/мин

Измерение и регулирование расхода · ASAIR

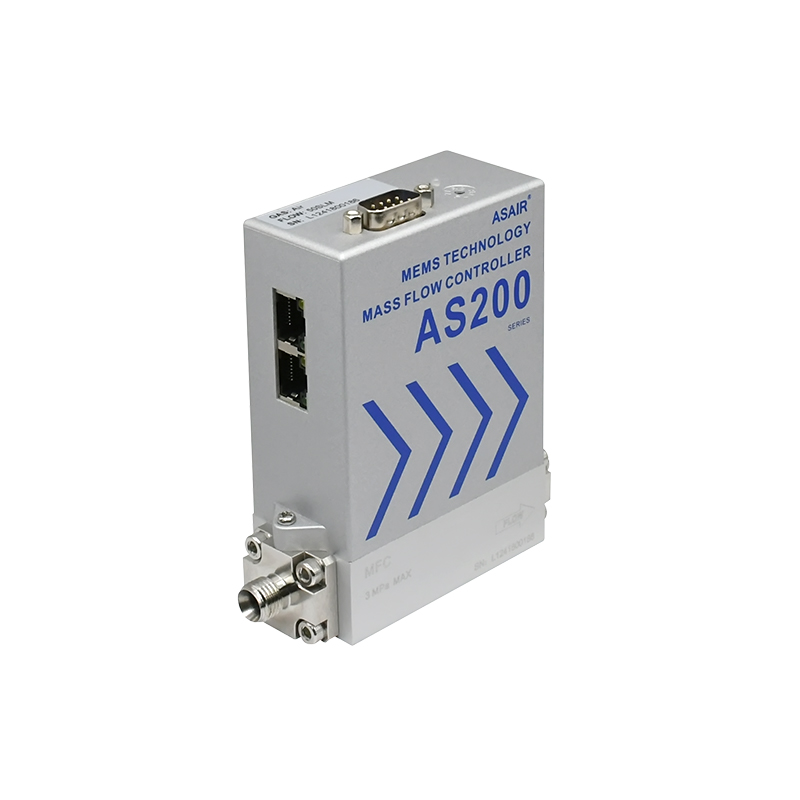

AS200B — регулятор массового расхода газа ASAIR

ASAIR AS200B — регулятор массового расхода газа с нормально закрытым клапаном. Позволяет измерять поток и поддерживать заданное значение; газ, диапазон, выходные сигналы и присоединения выбирают в составе конкретной конфигурации.

Клапан: Нормально закрытый

Малые диапазоны — воздух, O₂, N₂: 1–100; 2–200; 3–300; 5–500 SCCM; 0,01–1; 0,02–2; 0,03–3; 0,05–5; 0,1–10; 0,2–20; 0,3–30; 0,5–50 SLM

Малые диапазоны — Ar, CO₂: 1–100; 2–200; 3–300; 5–500 SCCM; 0,01–1; 0,02–2; 0,03–3; 0,05–5; 0,1–10; 0,2–20; 0,3–30 SLM

Измерение и регулирование расхода · ASAIR

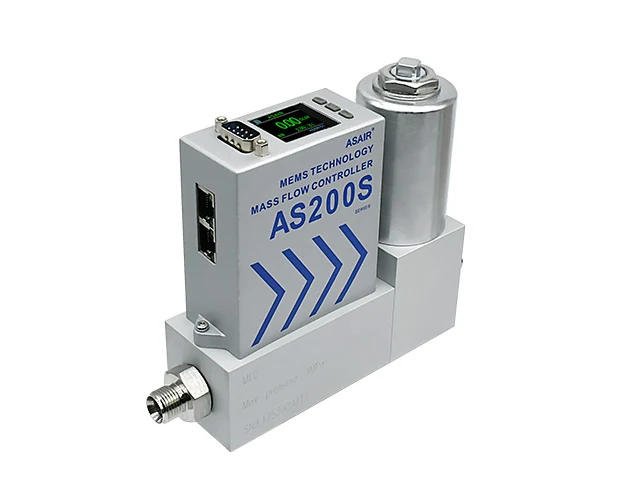

AS200S

Тип клапана: Нормально закрытый; Диапазоны для воздуха/O2/N2: 1-100, 2-200, 3-300 ст. см³/мин; 0,03-3, 0,05-5, 0,1-10, 0,2-20, 0,3-30, 0,5-50 ст. л/мин; 1-100, 2-200, 3-300 ст. л/мин; Диапазоны для Ar/CO2: 1-100, 2-200, 3-300 ст. см³/мин; 0,03-3, 0,05-5, 0,1-1

Тип клапана: Нормально закрытый

Диапазоны для воздуха/O2/N2: 1-100, 2-200, 3-300 ст. см³/мин; 0,03-3, 0,05-5, 0,1-10, 0,2-20, 0,3-30, 0,5-50 ст. л/мин; 1-100, 2-200, 3-300 ст. л/мин

Диапазоны для Ar/CO2: 1-100, 2-200, 3-300 ст. см³/мин; 0,03-3, 0,05-5, 0,1-10, 0,2-20, 0,3-30 ст. л/мин; 0,5-50, 1-100 ст. л/мин

Измерение и регулирование расхода · ASAIR

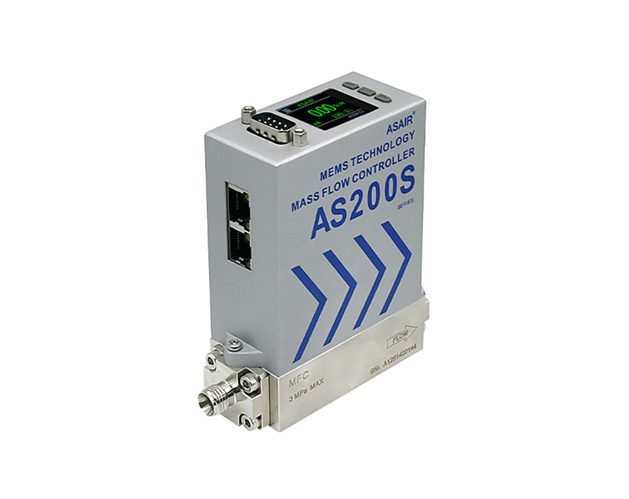

AS200SA — регулятор массового расхода газа ASAIR

ASAIR AS200SA — регулятор массового расхода газа с нормально закрытым клапаном. Позволяет измерять поток и поддерживать заданное значение; газ, диапазон, выходные сигналы и присоединения выбирают в составе конкретной конфигурации.

Клапан: Нормально закрытый

Малые диапазоны — воздух, O₂, N₂: 1–100; 2–200; 3–300; 5–500 SCCM; 0,01–1; 0,02–2; 0,03–3; 0,05–5; 0,1–10; 0,2–20; 0,3–30; 0,5–50 SLM

Малые диапазоны — Ar, CO₂: 1–100; 2–200; 3–300; 5–500 SCCM; 0,01–1; 0,02–2; 0,03–3; 0,05–5; 0,1–10; 0,2–20; 0,3–30 SLM
