Пузырьковый контроль пневматическим способом
Поиск сквозных дефектов по пузырям в индикаторном слое. В изделии создают избыточное давление совместимого газа, а доступные наружные участки покрывают пенообразующим составом.
Пузырьковые методы · ГОСТ Р 50.05.01–2018
Как работает метод
Газ, выходящий через течь, формирует растущий пузырь, пенный кокон либо разрушает индикаторную плёнку. Наблюдение начинают уже при нанесении состава: крупная течь может быстро разорвать покрытие и остаться незамеченной при позднем осмотре.
- 01Газ под давлением
- 02Дефект в стенке
- 03Индикаторная плёнка
- 04Пузырьковая индикация
Для каких изделий подходит
Доступные сварные соединения, фланцы, трубные стыки и корпуса, допускающие давление газа и нанесение индикаторного состава. Метод даёт локальную индикацию; отсутствие пузырей не равнозначно результату высокочувствительного гелиевого измерения.
Техническое решение и состав стенда
Пневматический контур, манометр, совместимый индикаторный состав, мягкая кисть либо распылитель, освещение, средства маркировки и промывки.
Подготовка изделия и технологической карты
До контроля определяют материал и геометрию изделия, доступные поверхности, рабочее давление, норму или класс герметичности. В технологической карте фиксируют схему, средства контроля, подготовку, условия, порядок операций и браковочные признаки. Приложение И ГОСТа задаёт состав ТКК; страницы сайта помогают выбрать решение, но не заменяют карту конкретного изделия.
Поверхность и каналы возможных дефектов очищают и осушают: оставшаяся вода или растворитель могут временно блокировать течь. Проверяют собственную герметичность оснастки и подтверждают достижимую чувствительность всей схемы.
Порядок выполнения испытания
- Очистить доступную поверхность, проверить совместимость состава и назначить испытательное давление по документации.
- Создать давление пробного газа без резких скачков, проверить работу защитной и измерительной оснастки.
- Нанести тонкий индикаторный слой и наблюдать его непосредственно во время нанесения.
- Проследить появление и рост пузырей на каждом участке; отличать газообразование из дефекта от пузырей, внесённых кистью.
- Отметить устойчивые индикации, повторно проверить участок по ТКК. По окончании удалить состав промывкой или влажными салфетками.
Режимы и контрольные параметры
| Параметр | Условие |
|---|---|
| Мыльная эмульсия | Наблюдение не позднее 2–3 мин после нанесения |
| Пеноплёночный индикатор, IV класс | Выдержка под давлением не менее 15 мин |
| Испытательное давление | По КД/ТКК |
| Признак | Образование пузырей, коконов или разрывов плёнки |
Это условия указанного способа в ГОСТе. Испытательное давление, состав среды, браковочный порог и допустимость нагружения устанавливают по документации изделия; универсального режима для всех конструкций нет.
Что может исказить результат
Грязь, высыхание плёнки и несовместимый состав мешают выявлению. На вертикальных поверхностях нужно предотвратить стекание. Метод нельзя назначать без учёта доступности и ожидаемой величины течи; нормативную чувствительность подтверждают выбранной системой контроля.
Пример технической реализации

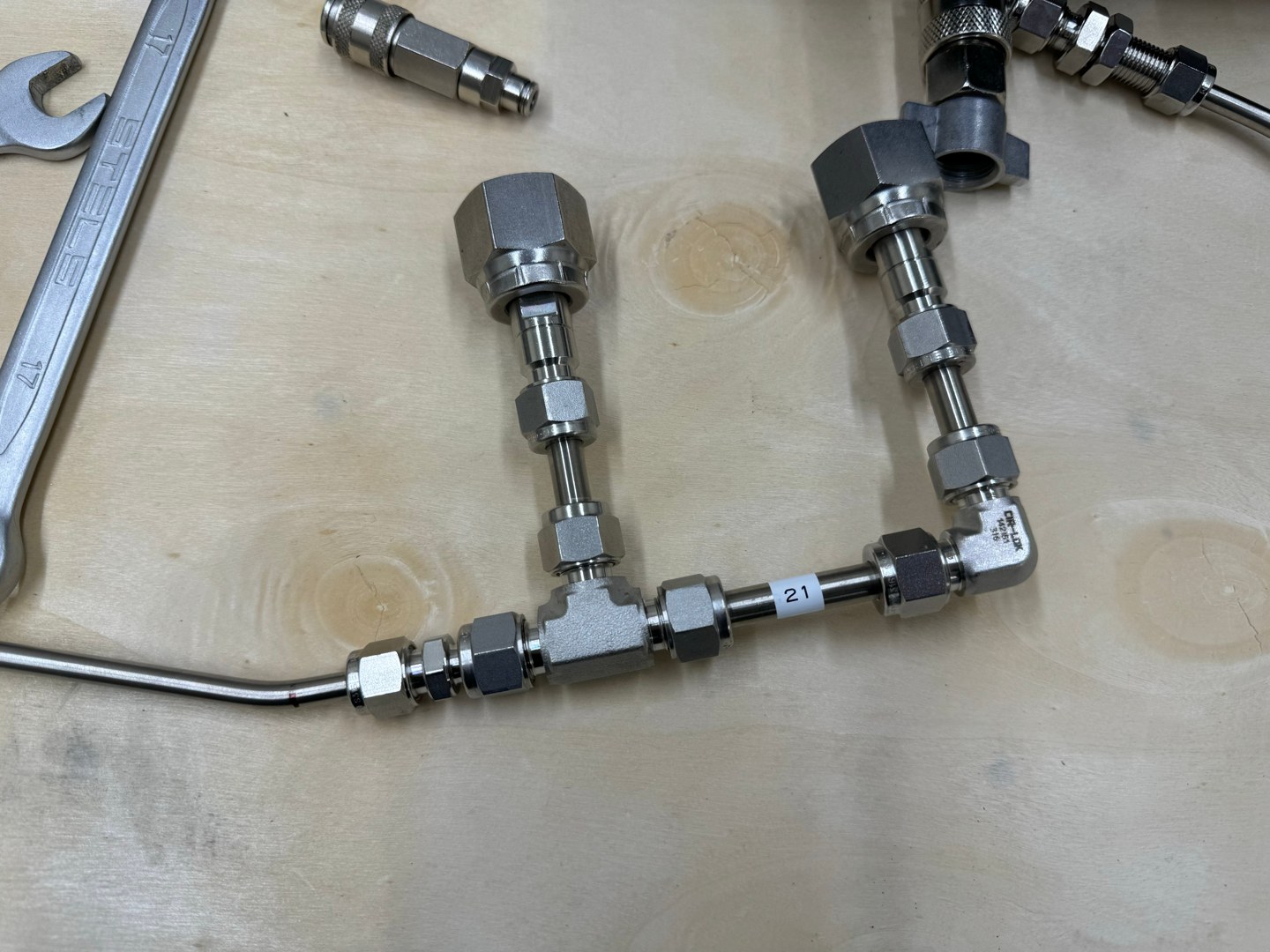

На трубной сборке последовательно проверяют сварные стыки, резьбовые соединения и места установки арматуры. После ремонта повторяют контроль отремонтированного участка и согласованного объёма связанных соединений.
Что фиксируют в результате
Перечень обследованных участков, газ и давление, тип индикатора, время наблюдения, фотографии/координаты пузырьковых индикаций и заключение по ТКК.
Идентифицируют изделие и проверенные участки, указывают применённую документацию, оборудование и его метрологическое состояние, фактические условия и результаты. Заключение (протокол) оформляют по согласованным требованиям; для объектов атомной энергетики дополнительно учитывают установленный порядок учётной и отчётной документации.
Организация работ и безопасность
Программа определяет допустимое давление, вакуум, температуру и испытательную среду. Используют подходящие заглушки, защитную оснастку, блокировки и плавное изменение давления; нагруженное соединение не подтягивают во время испытания. Требования к персоналу, аттестации оборудования, поверке средств измерений и организации рабочего места учитывают по разделам 6, 10, 11 и приложению К.
Применение ОСТ 5.0170–81
Ниже приведены условия отраслевого стандарта для металлических конструкций. Предыдущие разделы этой страницы описывают ГОСТ Р 50.05.01–2018. Нормативный документ и редакцию выбирают до испытания; отдельные режимы двух документов не объединяют произвольно.
На контролируемую поверхность наносят предусмотренный индикаторный состав и наблюдают образование пузырей при заданном давлении газа. ОСТ отдельно рассматривает мыльный раствор и полимерный состав: длительность наблюдения и характер индикаций различаются. Устойчивое развитие индикации связывают с определённым местом дефекта.
| Параметр | Требование или пояснение |
|---|---|
| Мыльный раствор | Наблюдение 2–3 мин |
| Мелкие дефекты с полимерным составом | Наблюдение не менее 20 мин |
| Приёмочный режим | Давление, состав и охват поверхности — по классу и документации изделия |
Реализация и достоверность результата
Для фланца состав наносят по всей доступной окружности и учитывают переходы поверхности. Подтёк состава, разрыв плёнки от механического касания и воздух от нанесения проверяют повторным наблюдением. В ГОСТ для полимерной индикации приведена другая минимальная выдержка; в программе по ОСТ не заменяют 20 мин значением из другого документа.
Что дополнительно включить в протокол
Указывают пункт ОСТ, класс системы, фактический режим, охваченные поверхности и ограничения доступа. Фиксируют состояние изделия до и после испытания, подготовку, средства контроля, индикации и критерий оценки. После устранения дефекта повторяют предусмотренный приёмочный контроль; локальный поиск более грубым способом не заменяет подтверждение заданного класса системы.
Источник: предоставленная копия ОСТ 5.0170–81, 5.4.1. В копии имеются материалы изменения № 1. Применяемую редакцию и нормативную основу заказа фиксируют в программе испытаний.
Согласовать испытание вашего изделия
Для подбора схемы направьте чертёж или эскиз, материал, размеры и объём, рабочее давление, допустимые вакуум и температуру, норму герметичности, количество изделий и требуемый документ по результатам. Возможность выполнения, состав оснастки, место проведения и сроки определяются после рассмотрения этих данных.
Связанные направления
Техническая основа: ГОСТ Р 50.05.01–2018, 7.4.1–7.4.2; приложение Д. Изложение подготовлено по предоставленному документу. Стандарт предназначен для контроля металла оборудования и трубопроводов объектов атомной энергетики; его применимость к конкретному заказу и требования к исполнителю определяются документацией и областью работ. Примеры и схемы поясняют метод; фотографии не служат протоколами испытаний.
