Течеискатели

Течеискатель гелиевый масс-спектрометрический Ulvac Heliot

Ulvac HELIOT 900 — высокочувствительный течеискатель, реализующий масс-спектрометрический метод контроля герметичности с селективной регистрацией гелия. Прибор предназначен для количественных измерений потока гелия при вакуумных и щуповых испытаниях, обнаружения и локализации мест нарушения герметичности в изделиях, допускающих откачку внутреннего объёма либо наполнение гелием под небольшим избыточным давлением. Архитектура включает масс-спектрометрический анализатор, вакуумную систему (высоковакуумный и форвакуумный насосы), систему клапанов, управляющую электронику и панель управления на планшете.

Масс-спектрометрическая трубка настроена на регистрацию ионов гелия; ионизированные молекулы разделяются в магнитном поле по массе-заряду и регистрируются ионным коллектором, формируя измерительный сигнал, пропорциональный потоку пробного газа. Контроль выполняется двумя методами: вакуумным (измерение потока гелия, проникающего в откачиваемый объём через дефект) и щуповым (измерение гелия, вытекающего из избыточно-накачанного изделия). Для оптимизации точности и динамического диапазона реализованы три режима по входу течеискателя: «Высокая чувствительность», «Средняя чувствительность» и «Низкая чувствительность» с автоматическим или ручным переключением.

Портативный гелиевый течеискатель

Более доступным и легким в применении, по сравнению с масс-спектрометрическими аналогами, является портативный гелиевый течеискатель X1. Минимальный достоверно регистрируемый прибором поток гелия составляет 1^.10^-6 Па^.м³/с, масса прибора, выполненного в форме пистолета, составляет 300 грамм.

Способ щупа заключается в том, что объект заполняется гелием из баллона, а с внешней стороны истечение гелия через дефекты в сварных швах контролируется щупом течеискателя. Течеискатель индицирует цифровое значение течи, а также график изменения потока гелия во времени.

Портативный течеискатель для демонстрации всегда есть в наличии в лаборатории ООО "Ликлаб". Часто на складе есть портативные течеискатели, поэтому получить прибор и внедрить его на предприятии можно гораздо быстрее, чем крупногабаритный аналог.

Подробнее...

Манометрические течеискатели Leaklab МВ17

Манометрические течеискатели предназначены для количественной оценки суммарной утечки в замкнутых объектах по скорости изменения давления во времени. Применяются манометрический метод при избыточном давлении и вакуумметрический метод при разрежении. В основе измерения используется сравнение проверяемого объёма с эталонным герметичным объёмом через высокостабильный дифференциальный датчик; при наличии течи возникает дисбаланс давлений, преобразуемый в электрический сигнал. Такой подход не требует специальных пробных газов, работает от стандартной пневмосети предприятия и обеспечивает высокую повторяемость результатов при серийном контроле.

Испытательный стенд подключается к магистрали сжатого воздуха или локальному компрессору, снабжается регулятором давления и блоком фильтрации. Пневматическая часть обеспечивает напуск, стабилизацию, отсечку и сброс. Электронная часть управляет клапанами, формирует цикл испытаний, выполняет сбор и обработку данных, хранит параметры теста и допуска. Для повышения достоверности используется двухканальная индикация: абсолютный датчик давления отслеживает крупные утечки по резкому падению давления и исключает дефекты оснастки, дифференциальный датчик регистрирует малые утечки после стабилизации. Конфигурация с эталонным объёмом и мембранным разделителем позволяет компенсировать деформации изделия за счёт симметричного нагружения, что снижает влияние упругих эффектов на конечный результат.

Модульный масс-спектрометрический течеискатель Ulvac HELIOT ZERO

HELIOT ZERO — специализированный течеискатель для автоматических систем контроля герметичности на гелии. Конструкция ориентирована на встраивание в технологические стенды и линейные комплексы, обеспечивая компактную компоновку, удобство размещения узлов и эксплуатационную простоту. В стандартной поставке предусмотрены калиброванная течь и вакуумный датчик типа Пирани, что ускоряет ввод в эксплуатацию и обеспечивает оперативную проверку чувствительности перед началом смены.

Измерительный тракт построен на масс-спектрометрической трубке с магнитным отклонением на 90°, обеспечивающей селективную регистрацию гелия при высокой помехоустойчивости. Узлы разнесены: анализатор с тест-портом отделён от блока питания, а пульт управления выполнен отдельным модулем. Допускается удаление анализатора от блока питания до 10 м и пульта от блока питания до 20 м, что упрощает интеграцию в габаритные стенды и вынос электроники из зоны технологических воздействий.

Масс-спектрометрический течеискатель ZQJ-Leaklab-3200

Течеискатель ZQJ-Leaklab-3200 относится к средствам измерений, реализующим масс-спектрометрический метод контроля герметичности с селективной регистрацией гелия. Прибор предназначен для измерения потока гелия при вакуумных испытаниях и методом щупа, для обнаружения и локализации мест нарушения герметичности в изделиях с возможностью откачки внутреннего объёма или подачи пробного газа под небольшим избыточным давлением.

Измерительный тракт основан на масс-спектрометрическом анализаторе, настроенном на регистрацию ионов гелия. Молекулы пробного газа ионизируются источником, далее ионы разделяются по массе-заряду и регистрируются ионным коллектором, формируя сигнал, пропорциональный потоку. В корпусе размещены анализатор, высоковакуумный насос, форвакуумная часть и система клапанов. Испытуемый объект подключается к испытательному порту на верхней панели корпуса; управление режимами и индикация выполняются с панели оператора.

Мобильный гелиевый течеискатель «Гелитрек»

«Гелитрек» — мобильный измерительный комплекс для оперативной оценки герметичности изделий методом гелиевого течеискания. Комплект рассчитан на цеховую эксплуатацию и выездные работы, обеспечивает селективную регистрацию He без отклика на фоновые технологические газы и включает анализатор гелия, эталонный источник для быстрой проверочной калибровки перед началом смены, а также контур задания и контроля избыточного давления в объекте испытаний для подтверждения результата двумя независимыми признаками.

Комплект используется для поиска и точной локализации мест нарушения герметичности в теплообменниках, радиаторах, сварных корпусах и трубопроводах, в которые подаётся чистый гелий или гелиево-воздушная смесь под небольшим избыточным давлением. Индикация утечки выполняется по максимуму сигнала при обводе зоны контроля щупом. Методика работоспособна в производственных условиях, включая низкие температуры и открытые площадки.

Анализатор настроен исключительно гелий, не реагируя на аргон, CO₂ и иные фоновые компоненты. Такая селективность исключает ложные срабатывания в насыщенной газовой среде и повышает достоверность результатов.

ZQJ-Leaklab-3300. Напольный гелиевый масс-спектрометрический течеискатель для контроля герметичности вакуумных узлов, сварных соединений и герметичных изделий. Передвижная конструкция объединяет измерительный блок, турбомолекулярный и форвакуумный насосы.

ZQJ-Leaklab-3300. Иллюстрация модели.

Конструкция и особенности ZQJ-Leaklab-3300

В этой модификации используется пластинчато-роторный форвакуумный насос. Его выхлоп подключают к подходящей вытяжной линии; выпуск нельзя перекрывать. При продолжительной откачке изделий с высоким давлением возможно образование масляного тумана. Состояние насоса, масла и выпускной линии входит в план обслуживания.

Масс-спектрометрический измерительный тракт регистрирует гелий, поступающий через негерметичность. Выбор метода зависит от конструкции изделия: при вакуумном контроле изделие откачивают и подают гелий снаружи, при щуповом — ищут выходящий из заполненного изделия гелий. Это течеискатель, измеряющий поток газа через течь; встроенная индикация давления помогает управлять испытанием.

Технические характеристики

Данные приведены по предоставленной сравнительной таблице ZQJ-Leaklab-3300 / ZQJ-Leaklab-3301 / ZQJ-Leaklab-3302. Общие объединённые строки таблицы относятся ко всем трём моделям. Минимально обнаруживаемый поток и нижняя граница шкалы — разные параметры: отображение до 10⁻¹³ Па·м³/с не означает обнаружение течи такого размера.

Как выбрать метод контроля

Вакуумный метод

Изделие соединяют с входом KF25, проверяют соединения и начинают предварительную откачку. Гелий последовательно подают к контролируемым участкам. Рост сигнала помогает локализовать течь. Порог приёмки выбирают по требованиям к изделию и методике испытаний; паспортный предел чувствительности сам по себе не задаёт допустимую герметичность.

Максимальное давление входа 2200 Па относится к условиям допуска измерительного тракта к работе. Оно не отменяет предварительную откачку. Для большого объёма или значительного газовыделения состав откачной системы выбирают отдельно.

Щуповый метод

Внутрь изделия вводят гелий или предусмотренную методикой гелиевую смесь, а наружную поверхность обследуют щупом. Результат зависит от концентрации пробного газа, скорости перемещения щупа, расстояния до поверхности и фонового гелия. Для линии длиной 3 м таблица указывает время отклика не более 3 с; эти условия необходимо учитывать при локализации.

Подготовка, калибровка и контроль фона

Перед измерениями проверяют чистоту соединений, вентиляцию, электропитание и исправность принадлежностей. Время запуска турбомолекулярного насоса менее 3 минут не равно времени полной температурной стабилизации прибора. Руководство ZQJ-Leaklab-3300 предусматривает прогрев не менее 20 минут перед калибровкой и измерениями; процедуру для конкретного исполнения сверяют с его документацией.

Калибровка по известной гелиевой течи связывает сигнал прибора с измеряемым потоком. Функция «Ноль» вычитает фон, но не заменяет калибровку и не устраняет физический источник гелия. Избыточная подача гелия и загрязнение испытательной оснастки могут увеличить время восстановления фона.

График потока течи и давления. Русская адаптация экрана из руководства ZQJ-Leaklab-3300.

Интерфейсы и регистрация результатов

Для взаимодействия с внешней системой предусмотрены дискретный I/O, RS232 и RS485. Руководство ZQJ-Leaklab-3300 описывает протокол ASCII с параметрами 19200 бод, 8 бит данных, один стоп-бит, без контроля чётности. Команды позволяют управлять измерением, читать поток течи и давление, работать с порогами и состояниями. Совместимость команд с поставляемой версией контроллера подтверждают перед интеграцией.

На графике удобно сопоставлять отклик по гелию с давлением и временем. В руководстве описаны запись данных CSV и экспорт на карту TF. При оформлении протокола фиксируют модель и серийный номер прибора, метод, условия испытаний, калибровочную течь, единицы и критерий приёмки.

Выбор модели для рабочего места

Указанные 60 л/с относятся к быстроте действия турбомолекулярного насоса по азоту. Эту величину нельзя считать эффективной быстротой откачки гелия на входе течеискателя. Производительность испытаний зависит также от объёма изделия, проводимости соединительной линии, газовыделения и допустимого фона.

Документация и сопровождение Ликлаб

Поставку и сервисное обслуживание в России выполняет лаборатория контроля герметичности Ликлаб. Для подбора комплекта сообщите тип изделия, его внутренний объём, критерий герметичности, необходимый метод и условия рабочего места. Комплектация, принадлежности и срок поставки согласуются по запросу.

Обновлённое русское руководство ZQJ-Leaklab-3300 — полный текст · Скачать PDF

Подписи к экранам переведены на русский язык для удобства чтения руководства. Языки интерфейса прибора — китайский и английский. Руководство относится к модели ZQJ-Leaklab-3300.

Запросить комплектацию и консультацию по ZQJ-Leaklab-3300 · +7 (812) 715-00-17

ZQJ-Leaklab-3301. Напольная модификация семейства ZQJ-Leaklab с форвакуумным насосом VSPL15. Прибор предназначен для поиска и количественной оценки гелиевых течей вакуумным и щуповым методами.

Конструкция и особенности ZQJ-Leaklab-3301

Ключевое отличие ZQJ-Leaklab-3301 в предоставленной сравнительной таблице — форвакуумный насос VSPL15 с быстротой действия 4 л/с. Габариты и масса совпадают с ZQJ-Leaklab-3300. Требования к чистоте вакуумного тракта, составу откачиваемой среды и обслуживанию насоса согласуют для конкретного исполнения; характеристики одной модификации нельзя переносить на другую только по внешнему сходству.

Масс-спектрометрический измерительный тракт регистрирует гелий, поступающий через негерметичность. Выбор метода зависит от конструкции изделия: при вакуумном контроле изделие откачивают и подают гелий снаружи, при щуповом — ищут выходящий из заполненного изделия гелий. Это течеискатель, измеряющий поток газа через течь; встроенная индикация давления помогает управлять испытанием.

Технические характеристики

Параметр	Значение
Исполнение	Напольное, передвижное
Габариты, Д × Ш × В	872 × 490 × 1032 мм
Масса	140 кг
Форвакуумный насос	VSPL15, 4 л/с
Методы течеискания	Вакуумный и щуповый; пробный газ — гелий
Минимально обнаруживаемый поток, вакуумный метод	5 × 10⁻¹³ Па·м³/с
Максимально обнаруживаемый поток, вакуумный метод	1 × 10⁻² Па·м³/с
Поддиапазоны вакуумного режима	Грубые течи: 10⁻²…10⁻⁷; нормальный: 10⁻⁷…10⁻¹⁰; высокая чувствительность: 10⁻¹⁰…10⁻¹³ Па·м³/с
Время отклика, вакуумный метод	≤ 1 с
Минимально обнаруживаемый поток, щуповый метод	5 × 10⁻⁸ Па·м³/с
Максимально обнаруживаемый поток, щуповый метод	1 × 10⁻² Па·м³/с
Диапазон индикации, щуповый метод	10⁻⁸…10⁻² Па·м³/с
Время отклика, щуповый метод	≤ 3 с со щуповой линией длиной 3 м
Максимальное давление на входе	2200 Па (±10 %)
Время запуска турбомолекулярного насоса	Менее 3 мин
Турбомолекулярный насос	SplitFlow80; быстрота действия по N₂ — 60 л/с
Нити ионного источника	2 иридиевые нити с покрытием из оксида иттрия
Входной фланец / выхлоп форвакуумного насоса	KF25 / KF25
Максимальное давление в порте напуска	1,1 × 10⁵ Па
Электропитание	220 В переменного тока ±10 %, 50 Гц
Номинальная мощность	2000 Вт — по общей строке сравнительной таблицы
Защита / категория перенапряжения	IP30 / II
Рабочая температура / хранение	+5…+45 °C / −10…+55 °C
Влажность и место эксплуатации	Относительная влажность < 80 %; в помещении, высота < 2000 м
Шум	< 70 дБ
Интерфейсы	I/O: DB37-M; RS485: DB9-F; RS232: DB9-F
Единицы индикации	Па·м³/с, мбар·л/с, Торр·л/с, атм·см³/с, sccm, sccs, мТорр·л/с

Данные приведены по предоставленной сравнительной таблице ZQJ-3300 / ZQJ-3301 / ZQJ-3302. Общие объединённые строки таблицы относятся ко всем трём моделям. Минимально обнаруживаемый поток и нижняя граница шкалы — разные параметры: отображение до 10⁻¹³ Па·м³/с не означает обнаружение течи такого размера.

Как выбрать метод контроля

Вакуумный метод

Изделие соединяют с входом KF25, проверяют соединения и начинают предварительную откачку. Гелий последовательно подают к контролируемым участкам. Рост сигнала помогает локализовать течь. Порог приёмки выбирают по требованиям к изделию и методике испытаний; паспортный предел чувствительности сам по себе не задаёт допустимую герметичность.

Максимальное давление входа 2200 Па относится к условиям допуска измерительного тракта к работе. Оно не отменяет предварительную откачку. Для большого объёма или значительного газовыделения состав откачной системы выбирают отдельно.

Щуповый метод

Внутрь изделия вводят гелий или предусмотренную методикой гелиевую смесь, а наружную поверхность обследуют щупом. Результат зависит от концентрации пробного газа, скорости перемещения щупа, расстояния до поверхности и фонового гелия. Для линии длиной 3 м таблица указывает время отклика не более 3 с; эти условия необходимо учитывать при локализации.

Подготовка, калибровка и контроль фона

Перед измерениями проверяют чистоту соединений, вентиляцию, электропитание и исправность принадлежностей. Время запуска турбомолекулярного насоса менее 3 минут не равно времени полной температурной стабилизации прибора. Руководство ZQJ-Leaklab-3300 предусматривает прогрев не менее 20 минут перед калибровкой и измерениями; процедуру для конкретного исполнения сверяют с его документацией.

Калибровка по известной гелиевой течи связывает сигнал прибора с измеряемым потоком. Функция «Ноль» вычитает фон, но не заменяет калибровку и не устраняет физический источник гелия. Избыточная подача гелия и загрязнение испытательной оснастки могут увеличить время восстановления фона.

Интерфейсы и регистрация результатов

Для взаимодействия с внешней системой предусмотрены дискретный I/O, RS232 и RS485. Руководство ZQJ-Leaklab-3300 описывает протокол ASCII с параметрами 19200 бод, 8 бит данных, один стоп-бит, без контроля чётности. Команды позволяют управлять измерением, читать поток течи и давление, работать с порогами и состояниями. Совместимость команд с поставляемой версией контроллера подтверждают перед интеграцией.

На графике удобно сопоставлять отклик по гелию с давлением и временем. В руководстве описаны запись данных CSV и экспорт на карту TF. При оформлении протокола фиксируют модель и серийный номер прибора, метод, условия испытаний, калибровочную течь, единицы и критерий приёмки.

Выбор модели для рабочего места

Параметр	Значение
ZQJ-Leaklab-3300	Напольный; пластинчато-роторный форвакуумный насос 4 л/с; 140 кг
ZQJ-Leaklab-3301	Напольный; VSPL15, 4 л/с; 140 кг
ZQJ-Leaklab-3302	Настольный; ULVAC GHD-031; 55 кг

Указанные 60 л/с относятся к быстроте действия турбомолекулярного насоса по азоту. Эту величину нельзя считать эффективной быстротой откачки гелия на входе течеискателя. Производительность испытаний зависит также от объёма изделия, проводимости соединительной линии, газовыделения и допустимого фона.

Документация и сопровождение Ликлаб

Поставку и сервисное обслуживание в России выполняет лаборатория контроля герметичности Ликлаб. Для подбора комплекта сообщите тип изделия, его внутренний объём, критерий герметичности, необходимый метод и условия рабочего места. Комплектация, принадлежности и срок поставки согласуются по запросу.

Обновлённое русское руководство ZQJ-Leaklab-3300 — полный текст · Скачать PDF

Русские экраны в публикации — адаптированные иллюстрации. В исходном руководстве указаны китайский и английский языки интерфейса; наличие русской прошивки этим переводом не подтверждается. Руководство ZQJ-Leaklab-3300 не заменяет эксплуатационную документацию другой модификации.

Запросить комплектацию и консультацию по ZQJ-Leaklab-3301 · +7 (812) 715-00-17

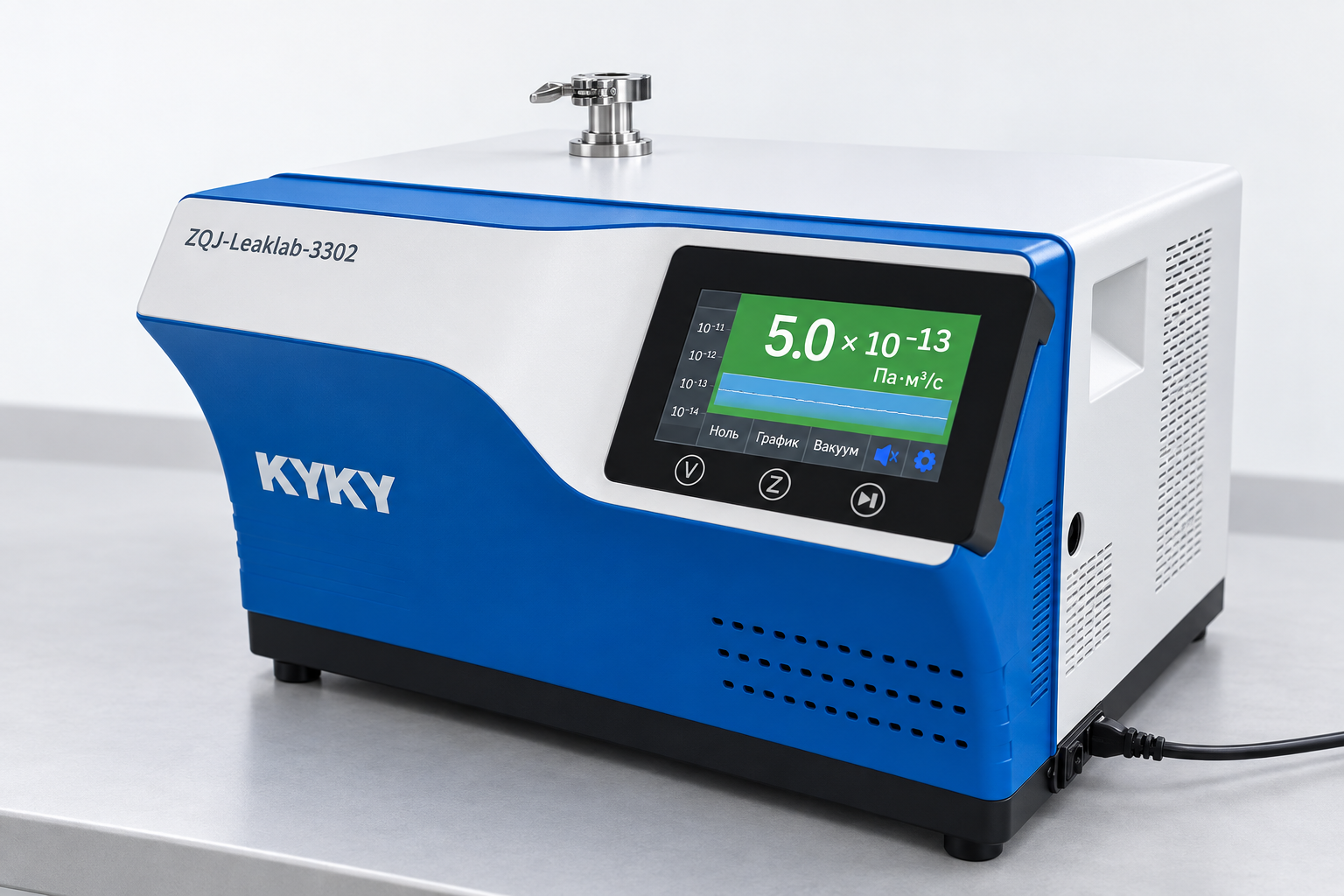

ZQJ-Leaklab-3302. Настольный течеискатель семейства ZQJ-Leaklab для размещения на рабочем месте лаборатории или испытательного участка. В корпусе размером 543 × 421 × 359 мм установлен форвакуумный насос ULVAC GHD-031; масса прибора составляет 55 кг.

Конструкция и особенности ZQJ-Leaklab-3302

ZQJ-Leaklab-3302 отличается от напольных моделей компоновкой и форвакуумным насосом. Для него в исходной таблице указан ULVAC GHD-031 без численного значения быстроты действия. При выборе рабочего стола учитывают массу 55 кг, доступ к фланцу и разъёмам, свободную вентиляцию и возможность безопасного обслуживания. Предоставленная фотография подтверждает настольное исполнение.

Масс-спектрометрический измерительный тракт регистрирует гелий, поступающий через негерметичность. Выбор метода зависит от конструкции изделия: при вакуумном контроле изделие откачивают и подают гелий снаружи, при щуповом — ищут выходящий из заполненного изделия гелий. Это течеискатель, измеряющий поток газа через течь; встроенная индикация давления помогает управлять испытанием.

Технические характеристики

Параметр	Значение
Исполнение	Настольное
Габариты, Д × Ш × В	543 × 421 × 359 мм
Масса	55 кг
Форвакуумный насос	ULVAC GHD-031; быстрота действия в переданной таблице не указана
Методы течеискания	Вакуумный и щуповый; пробный газ — гелий
Минимально обнаруживаемый поток, вакуумный метод	5 × 10⁻¹³ Па·м³/с
Максимально обнаруживаемый поток, вакуумный метод	1 × 10⁻² Па·м³/с
Поддиапазоны вакуумного режима	Грубые течи: 10⁻²…10⁻⁷; нормальный: 10⁻⁷…10⁻¹⁰; высокая чувствительность: 10⁻¹⁰…10⁻¹³ Па·м³/с
Время отклика, вакуумный метод	≤ 1 с
Минимально обнаруживаемый поток, щуповый метод	5 × 10⁻⁸ Па·м³/с
Максимально обнаруживаемый поток, щуповый метод	1 × 10⁻² Па·м³/с
Диапазон индикации, щуповый метод	10⁻⁸…10⁻² Па·м³/с
Время отклика, щуповый метод	≤ 3 с со щуповой линией длиной 3 м
Максимальное давление на входе	2200 Па (±10 %)
Время запуска турбомолекулярного насоса	Менее 3 мин
Турбомолекулярный насос	SplitFlow80; быстрота действия по N₂ — 60 л/с
Нити ионного источника	2 иридиевые нити с покрытием из оксида иттрия
Входной фланец / выхлоп форвакуумного насоса	KF25 / KF25
Максимальное давление в порте напуска	1,1 × 10⁵ Па
Электропитание	220 В переменного тока ±10 %, 50 Гц
Номинальная мощность	2000 Вт — по общей строке сравнительной таблицы
Защита / категория перенапряжения	IP30 / II
Рабочая температура / хранение	+5…+45 °C / −10…+55 °C
Влажность и место эксплуатации	Относительная влажность < 80 %; в помещении, высота < 2000 м
Шум	< 70 дБ
Интерфейсы	I/O: DB37-M; RS485: DB9-F; RS232: DB9-F
Единицы индикации	Па·м³/с, мбар·л/с, Торр·л/с, атм·см³/с, sccm, sccs, мТорр·л/с

Данные приведены по предоставленной сравнительной таблице ZQJ-3300 / ZQJ-3301 / ZQJ-3302. Общие объединённые строки таблицы относятся ко всем трём моделям. Минимально обнаруживаемый поток и нижняя граница шкалы — разные параметры: отображение до 10⁻¹³ Па·м³/с не означает обнаружение течи такого размера.

Как выбрать метод контроля

Вакуумный метод

Изделие соединяют с входом KF25, проверяют соединения и начинают предварительную откачку. Гелий последовательно подают к контролируемым участкам. Рост сигнала помогает локализовать течь. Порог приёмки выбирают по требованиям к изделию и методике испытаний; паспортный предел чувствительности сам по себе не задаёт допустимую герметичность.

Максимальное давление входа 2200 Па относится к условиям допуска измерительного тракта к работе. Оно не отменяет предварительную откачку. Для большого объёма или значительного газовыделения состав откачной системы выбирают отдельно.

Щуповый метод

Внутрь изделия вводят гелий или предусмотренную методикой гелиевую смесь, а наружную поверхность обследуют щупом. Результат зависит от концентрации пробного газа, скорости перемещения щупа, расстояния до поверхности и фонового гелия. Для линии длиной 3 м таблица указывает время отклика не более 3 с; эти условия необходимо учитывать при локализации.

Подготовка, калибровка и контроль фона

Перед измерениями проверяют чистоту соединений, вентиляцию, электропитание и исправность принадлежностей. Время запуска турбомолекулярного насоса менее 3 минут не равно времени полной температурной стабилизации прибора. Руководство ZQJ-Leaklab-3300 предусматривает прогрев не менее 20 минут перед калибровкой и измерениями; процедуру для конкретного исполнения сверяют с его документацией.

Калибровка по известной гелиевой течи связывает сигнал прибора с измеряемым потоком. Функция «Ноль» вычитает фон, но не заменяет калибровку и не устраняет физический источник гелия. Избыточная подача гелия и загрязнение испытательной оснастки могут увеличить время восстановления фона.

Интерфейсы и регистрация результатов

Для взаимодействия с внешней системой предусмотрены дискретный I/O, RS232 и RS485. Руководство ZQJ-Leaklab-3300 описывает протокол ASCII с параметрами 19200 бод, 8 бит данных, один стоп-бит, без контроля чётности. Команды позволяют управлять измерением, читать поток течи и давление, работать с порогами и состояниями. Совместимость команд с поставляемой версией контроллера подтверждают перед интеграцией.

На графике удобно сопоставлять отклик по гелию с давлением и временем. В руководстве описаны запись данных CSV и экспорт на карту TF. При оформлении протокола фиксируют модель и серийный номер прибора, метод, условия испытаний, калибровочную течь, единицы и критерий приёмки.

Выбор модели для рабочего места

Параметр	Значение
ZQJ-Leaklab-3300	Напольный; пластинчато-роторный форвакуумный насос 4 л/с; 140 кг
ZQJ-Leaklab-3301	Напольный; VSPL15, 4 л/с; 140 кг
ZQJ-Leaklab-3302	Настольный; ULVAC GHD-031; 55 кг

Указанные 60 л/с относятся к быстроте действия турбомолекулярного насоса по азоту. Эту величину нельзя считать эффективной быстротой откачки гелия на входе течеискателя. Производительность испытаний зависит также от объёма изделия, проводимости соединительной линии, газовыделения и допустимого фона.

Документация и сопровождение Ликлаб

Поставку и сервисное обслуживание в России выполняет лаборатория контроля герметичности Ликлаб. Для подбора комплекта сообщите тип изделия, его внутренний объём, критерий герметичности, необходимый метод и условия рабочего места. Комплектация, принадлежности и срок поставки согласуются по запросу.

Обновлённое русское руководство ZQJ-Leaklab-3300 — полный текст · Скачать PDF

Русские экраны в публикации — адаптированные иллюстрации. В исходном руководстве указаны китайский и английский языки интерфейса; наличие русской прошивки этим переводом не подтверждается. Руководство ZQJ-Leaklab-3300 не заменяет эксплуатационную документацию другой модификации.

Запросить комплектацию и консультацию по ZQJ-Leaklab-3302 · +7 (812) 715-00-17
