Масс-спектрометрический течеискатель ZQJ-Leaklab-3200
Течеискатель ZQJ-Leaklab-3200 относится к средствам измерений, реализующим масс-спектрометрический метод контроля герметичности с селективной регистрацией гелия. Прибор предназначен для измерения потока гелия при вакуумных испытаниях и методом щупа, для обнаружения и локализации мест нарушения герметичности в изделиях с возможностью откачки внутреннего объёма или подачи пробного газа под небольшим избыточным давлением.
Измерительный тракт основан на масс-спектрометрическом анализаторе, настроенном на регистрацию ионов гелия. Молекулы пробного газа ионизируются источником, далее ионы разделяются по массе-заряду и регистрируются ионным коллектором, формируя сигнал, пропорциональный потоку. В корпусе размещены анализатор, высоковакуумный насос, форвакуумная часть и система клапанов. Испытуемый объект подключается к испытательному порту на верхней панели корпуса; управление режимами и индикация выполняются с панели оператора.
Режимы работы и диапазоны
В приборе реализованы два вакуумных режима по входу течеискателя («Вакуум. метод — Нормальный» и «Вакуум. метод — Массивная течь») с автоматическим либо ручным переключением, а также режим поиска течей методом щупа. Минимально достоверно регистрируемый поток по вакуумному методу достигает уровня 5×10−13 Па·м3/с. Диапазон показаний в режиме щупа охватывает область от 5×10−9 до 1×10−2 Па·м3/с. Время готовности не превышает нескольких минут, а отклик по вакуумному методу до 63 % сигнала задаётся в пределах секунд, что обеспечивает оперативную локализацию дефектов на производстве.
Исполнения и компоновочные варианты
Линейка включает базовый прибор со встроенным форвакуумным насосом и четыре модификации, отличающиеся наличием/типом форвакуума и компоновкой насосной части. Доступны варианты со встроенным безмасляным насосом, исполнения без встроенного насоса для подключения внешней насосной станции, а также комплектации с внешним масляным или безмасляным насосом на транспортировочной тележке. Такой подход облегчает подбор конфигурации под объём испытываемых изделий, требования к чистоте и ограничения рабочей зоны.
Метрологические характеристики
| Диапазон измерений потока по входу течеискателя, Па·м3/с, режим «Вакуум. метод — Нормальный» | 1×10−12 … 1×10−1 |
| Диапазон измерений потока по входу течеискателя, Па·м3/с, режим «Вакуум. метод — Массивная течь» | 1×10−9 … 1×10−1 |
| Диапазон показаний, метод щупа, Па·м3/с | 5×10−9 … 1×10−2 |
| Минимально достоверно регистрируемый поток (вакуумный метод), Па·м3/с | ≤ 5×10−13 |
| Относительная погрешность в режиме «Нормальный» | ±(0,15 + Qнпи/Qизм)·100 % |
| Относительная погрешность в режиме «Массивная течь» | ±50 % |
Основные технические характеристики
| Габариты корпуса (Д×В×Ш), мм, не более | 545 × 380 × 430 |
| Электропитание | ~220 В ±10 %, 50 Гц ±1 Гц |
| Условия эксплуатации: температура, влажность, атмосферное давление | +10…+35 °C; ≤ 80 % без конденсации; 84–106,7 кПа |
| Средняя наработка на отказ; средний срок службы | 15 000 ч; 12 лет |
| Интерфейсы | RS-232 (D-Sub 9), дискретный ввод/вывод (D-Sub 37) |
| Испытательный порт | Фланцевое присоединение на верхней панели корпуса |
Программное обеспечение
Встроенное ПО управляет вакуумной системой и анализатором, выполняет автоматическую диагностику, приём и обработку измерительной информации, формирование выводимых сигналов. Идентификация микропрограммного обеспечения фиксируется в меню «Сервис», при этом номер версии не должен быть ниже заданного изготовителем для утверждённого типа. Уровень защиты от преднамеренных и непреднамеренных изменений соответствует требованиям к средствам измерений данного класса.

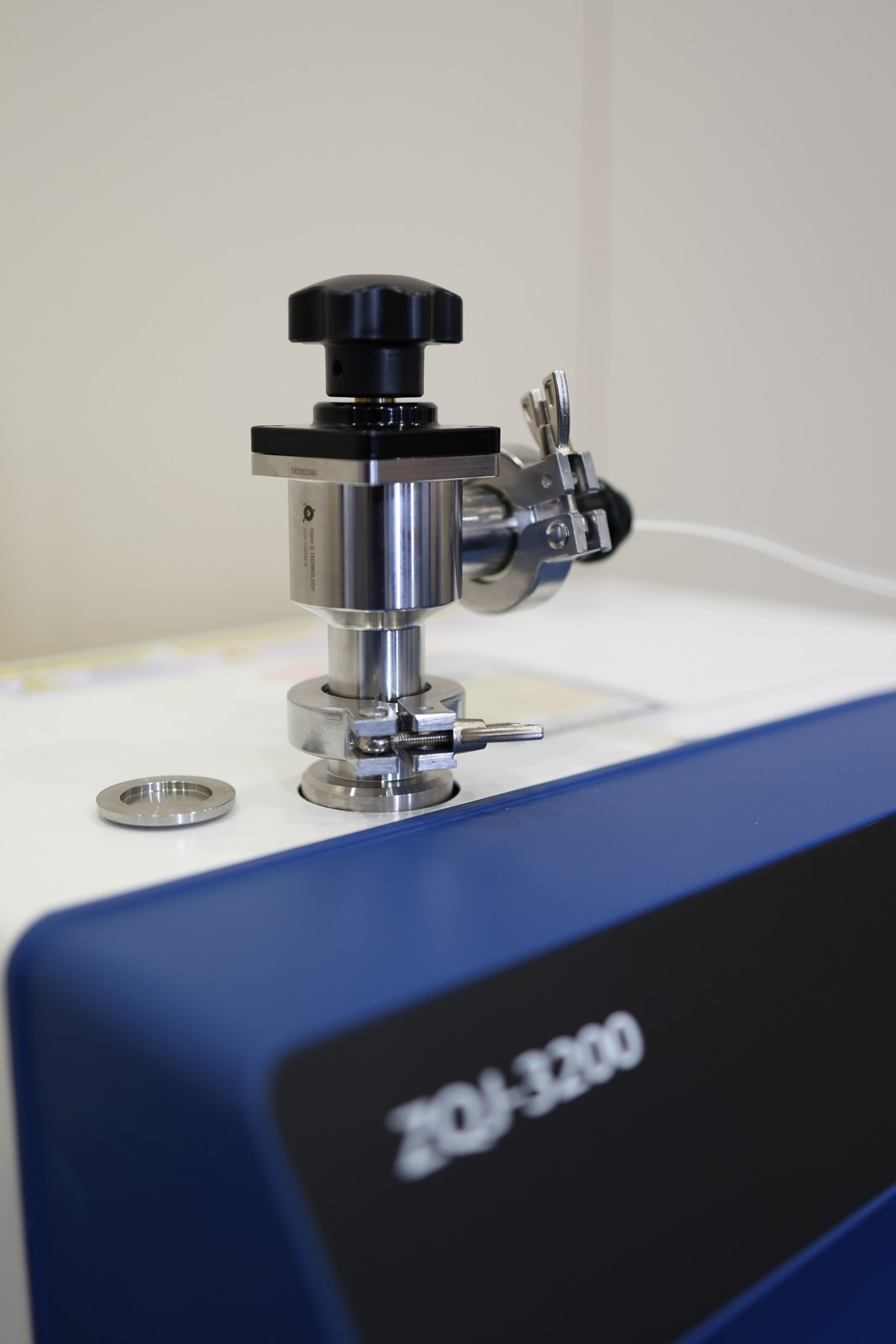

Входной узел ZQJ-Leaklab-3200 крупным планом
На фотографии читается обозначение ZQJ-Leaklab-3200 и виден установленный на входе внешний узел. Снимок помогает обсудить доступ к входному присоединению. Показанная оснастка не определяет стандартную комплектность прибора — её состав уточняют отдельно.
Маркировка ZQJ-Leaklab-3200 на корпусе и внешний узел, установленный на входном присоединении.Комплект поставки
| Течеискатель заданного исполнения | 1 шт. |
| Комплект ЗИП | 1 компл. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
Метрологический статус и поверка
Прибор относится к средствам измерений с утверждённым типом и применяется для количественных измерений потока газа в вакууме. Поверка проводится по действующей методике с применением аттестованных мер потока и при соблюдении норм по климатическим условиям. Содержание работ включает внешний осмотр, подготовку и опробование, идентификацию программного обеспечения, определение метрологических характеристик в режимах «Нормальный» и «Массивная течь» по входу течеискателя, а также подтверждение соответствия установленным требованиям. Результаты поверки отражаются в федеральном информационном фонде; при положительном исходе оформляется свидетельство о поверке.
Эксплуатационные преимущества и рекомендации по применению
Конструктив течеискателя позволяет быстро выходить на рабочий режим, обеспечивая высокую чувствительность по вакуумному методу и воспроизводимую регистрацию по методу щупа. Наличие дискретных и последовательных интерфейсов упрощает интеграцию в автоматизированные стенды контроля, а запись и визуализация сигналов потока и давления на панели оператора повышают наглядность и удобство наладки. Для объектов большого объёма целесообразно предусматривать внешний форвакуумный пост, чтобы разгрузить насосную часть течеискателя и сократить цикл откачки. При работах в чистых помещениях рекомендуется выбирать исполнение с безмасляным форвакуумным насосом и использовать соответствующую вакуумную арматуру. Для подтверждения чувствительности перед началом смены следует проводить проверку по калиброванной течи и фиксацию нулевой линии; при переходе от грубого поиска к тонкой локализации применять ступенчатое снижение диапазона с контролем допустимого давления по входу.
Сервис, обучение и сопровождение
Поставка включает ввод в эксплуатацию, инструктаж оператора и рекомендации по построению технологической схемы испытаний. По запросу доступны курсы повышения квалификации по основам течеискания и вакуумной технике с разбором отраслевых кейсов. Обслуживание проводится в регламентные сроки, включая проверку вакуумной части, контроль состояния источника ионов и датчиков, а также периодическую метрологическую поверку для поддержания прослеживаемости результатов измерений.
technical-catalog-resources:start
Техническая документация и связанные материалы
Скачиваемый каталог содержит подробное описание, изображение, рабочие диапазоны и таблицы характеристик этой страницы.
- Гелиевый течеискатель ULVAC HELIOT 900
- Портативный гелиевый течеискатель X1
- Манометрический течеискатель Leaklab МВ17
technical-catalog-resources:end
Гелиевый масс-спектрометрический течеискатель ZQJ-Leaklab-3200
Течеискатели · KYKY
Гелиевый масс-спектрометрический течеискатель ZQJ-Leaklab-3200. Раздел: Контроль герметичности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Минимальная обнаруживаемая утечка | 5×10^-13 Па·м³/с |
| Диапазон индикации утечки | 5×10^-13 ... 1×10^-1 Па·м³/с |
| Максимальное давление на входе | 2500 Па |
| Время отклика | ≤1 с |
| Время запуска | <3 мин |
| Питание | 220 В AC ±10 %, 50 Гц, 8 А |
| Условия эксплуатации | 5-45 °C, относительная влажность <80 % |
| Исполнение | гелиевый масс-спектрометрический течеискатель |
Подбор и комплектация
Для ZQJ-Leaklab-3200 в техническом задании указывают рабочую среду, диапазон, режим применения и необходимые подключения. Состав поставки и дополнительные принадлежности согласуют для конкретной задачи.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 281 · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.
← Подбор оборудования в техническом каталоге
Выбор метода контроля герметичности
| Параметр | Значение |
|---|---|
| Вакуумная камера | Изделие наполняют гелием и помещают в откачанную камеру. Течеискатель регистрирует суммарный поток гелия из изделия. |
| Обдув гелием | Откачанное изделие подключают к течеискателю; гелий подают снаружи на швы и соединения для локализации дефекта. |
| Щуповой метод | Наполненное пробным газом изделие обследуют щупом снаружи. Требуются поддержка режима и соответствующая комплектация прибора. |
| Опрессовка гелием (bombing) | Герметизированный компонент выдерживают под давлением гелия, затем переносят в измерительную камеру. Давление, выдержку и время переноса задаёт методика. |
Перечень описывает методы из каталога, а не обещает наличие всех режимов в каждой базовой комплектации. Для воспроизводимых результатов важны калиброванная течь, стабильный фон гелия, чистота соединений и повторяемая последовательность операций.
Как читать единицы и технические показатели
Па·м³/с — единица потока газа через течь: произведение давления на объёмный расход. Для сопоставления документации: 1 Па·м³/с = 10 мбар·л/с; 1 МПа = 1000 кПа = 10 бар. Минимально обнаруживаемый поток характеризует порог обнаружения, а диапазон индикации — отображаемые значения. Ни один из этих показателей сам по себе не задаёт погрешность измерения.
Сравнение каталожных порогов обнаружения; подписи и единицы переведены на русский язык
Обозначение и источник данных
Коммерческое наименование: ZQJ-Leaklab-3200. Заводское обозначение в каталоге изготовителя KYKY: ZQJ-3200. Характеристики приведены для исполнения из каталога KYKY, декабрь 2025.
Подбор, поставка и внедрение в России
Лаборатория контроля герметичности Ликлаб помогает подобрать оборудование, согласовать оснастку и методику контроля, организовать поставку, настройку и сервис. Для подготовки технического предложения укажите размеры и объём изделия, материал, испытательное давление, допустимую утечку и требуемый такт линии. Срок поставки и комплектность подтверждаются для выбранного исполнения.
Запросить техническое предложение · lab@techeiscatel.ru · +7 (812) 715-00-17
Складское исполнение и комплектность
Новые приборы. Вакуумный и щуповый методы контроля герметичности. Исполнение, принадлежности и документы на конкретный экземпляр согласуем в спецификации.
Поставка и техническая поддержка
Лаборатория контроля герметичности Ликлаб помогает подобрать исполнение, проверить присоединения и комплектность. Для заявки укажите наименование, количество и параметры установки. Отгрузка со склада в Санкт-Петербурге согласуется после проверки свободного остатка.
Параметры давления, температуры, электрической нагрузки и ресурса, отсутствующие в таблице, определяются паспортом конкретного исполнения.
