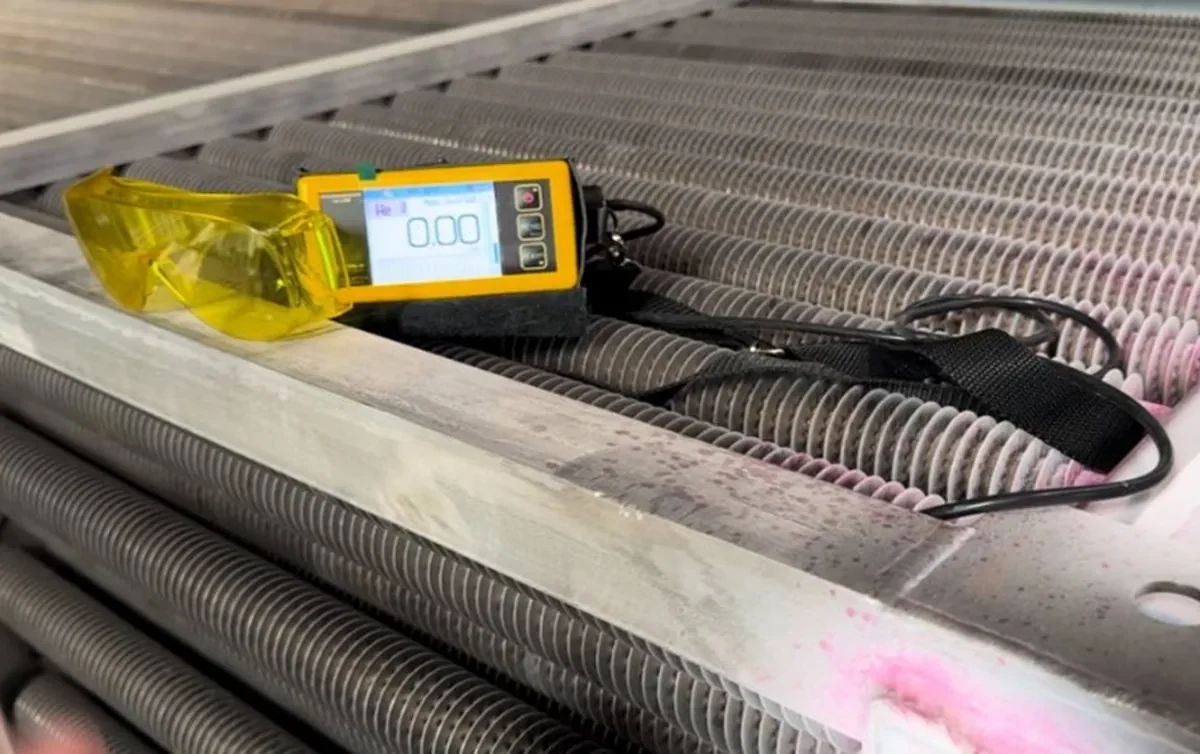

Мобильный гелиевый течеискатель Гелитрек
«Гелитрек» — мобильный измерительный комплекс для оперативной оценки герметичности изделий методом гелиевого течеискания. Комплект рассчитан на цеховую эксплуатацию и выездные работы, обеспечивает селективную регистрацию He без отклика на фоновые технологические газы и включает анализатор гелия, эталонный источник для быстрой проверочной калибровки перед началом смены, а также контур задания и контроля избыточного давления в объекте испытаний для подтверждения результата двумя независимыми признаками.
Комплект используется для поиска и точной локализации мест нарушения герметичности в теплообменниках, радиаторах, сварных корпусах и трубопроводах, в которые подаётся чистый гелий или гелиево-воздушная смесь под небольшим избыточным давлением. Индикация утечки выполняется по максимуму сигнала при обводе зоны контроля щупом. Методика работоспособна в производственных условиях, включая низкие температуры и открытые площадки.
Анализатор настроен исключительно гелий, не реагируя на аргон, CO2 и иные фоновые компоненты. Такая селективность исключает ложные срабатывания в насыщенной газовой среде и повышает достоверность результатов.
Эталонный источник, входящий в состав, формирует стабильный контрольный поток. Паспорт содержит график зависимости «входное давление — выходной поток», что позволяет подтверждать чувствительность прибора перед началом работ и поддерживать воспроизводимость показаний.
Газовые смеси и экономичность
Допускается применение как 100 % He, так и гелиево-воздушных смесей с объёмной долей гелия от 5 % и выше. Это снижает расход газа и упрощает логистику без потери чувствительности. Гелий химически нейтрален, не вызывает коррозии и не загрязняет внутренние поверхности.
Двухпризнаковая оценка герметичности
Результат подтверждается по двум критериям: устойчивость заданного избыточного давления во времени и локальная регистрация места истечения щупом. Совмещение признаков уменьшает влияние человеческого фактора и обеспечивает уверенное разделение годных и дефектных изделий.
Контур задания и мониторинга давления
Редуцирующая обвязка и цифровой вакуумметр/манометр позволяют задать требуемое давление и контролировать его стабильность. После достижения уставки подача перекрывается, далее анализируется динамика давления; при необходимости проводится локализация дефекта по росту сигнала течеискателя.
Эксплуатация и надёжность
Комплект рассчитан на быстрый запуск и работу на площадках монтажа, допускает применение на открытом воздухе и в холодный период. По запросу доступно исполнение для взрывоопасных зон. Регламент обслуживания минимален и обеспечивает длительный ресурс эксплуатации.
Технические характеристики
| Метод контроля | Щуповый (обдув/обвод контролируемой зоны снаружи изделия) |
| Селективность | Только к He; отсутствие отклика на Ar, CO2 и фоновые газы |
| Диапазон анализа гелия | Ориентировочно 0,1–100 % об.; допустима работа со смесями ≥ 5 % He |
| Контрольный поток эталона | Стабильный; паспортная зависимость «давление на входе — выходной поток» |
| Чувствительность по утечке | До ~1×10−4 Па·м3/с (типовой уровень для щупового способа) |
| Индикация давления | Цифровая; контроль достижения и устойчивости уставки |
| Рабочая среда | He или гелиево-воздушная смесь при малом избыточном давлении |
| Условия применения | Цех, монтажные площадки, открытый воздух; низкие температуры |
| Исполнение | Мобильное; вариант во взрывозащищённом исполнении — по заявке |
Комплектность поставки
| Анализатор | Портативный селективный регистратор He со щупом оператора |
| Эталонный источник | Контрольная течь с паспортом и графиком зависимости потока |
| Обвязка давления | Редуктор, соединительная арматура, цифровой вакуумметр/манометр |
| Документация | Инструкция, методика проверки по эталону, карта контроля |
| Питание | Зарядное устройство с возможностью подзарядки в перерывах |
| Транспортирование | Защитный кейс для хранения и переноски |
Практика внедрения и доступность
Комплекты «Гелитрек» эксплуатируются на российских предприятиях для контроля сварных конструкций и трубопроводов силами операторов и сварщиков непосредственно на рабочих местах. Решение подтвердило эффективность при оперативном обследовании протяжённых участков, включая наружные работы. На дату подготовки материала возможна отгрузка из наличия; к поставке готовы пять комплектов.
Эталонная гелиевая течь КТР: характеристики и порядок применения
Контрольная течь капиллярного типа формирует стабильный опорный поток He для настройки чувствительности и верификации показаний. Конструкция включает корпус со стеклянным капилляром и выходным штуцером, присоединение к редуктору — через ниппель с резьбой М16×1,5. Допустимое входное давление — до 12,0 кгс/см². Нормальная эксплуатация — при +10…+40 °C и относительной влажности до 80 %; при хранении выход заглушается и используется штатная упаковка.
Метрология и температурная коррекция
Первичная калибровка выполнена при температуре, близкой к 25 °C; допускается линейная поправка 1 % на каждый градус отклонения от точки калибровки. Суммарная допускаемая погрешность по паспорту — до ±30 %. Рекомендуемые интервалы: контроль фиксированной точки — раз в 6 месяцев, обновление полного графика — раз в год.
Калибровочный график и эквиваленты
Опорный поток задаётся по зависимости «давление на входе — выходной поток». Для оперативных расчётов используются эквиваленты в mbar·L/s и sccm (1 sccm ≈ 1,68875×10−3 Па·м3/с; 1 mbar·L/s ≈ 0,1 Па·м3/с).
| Давление на входе, кгс/см² | Поток, Па·м3/с | Эквивалент, mbar·L/s | Эквивалент, sccm |
| 2,0 | 2,37×10−4 | 2,37×10−3 | 0,140 |
| 4,0 | 7,19×10−4 | 7,19×10−3 | 0,426 |
| 6,0 | 1,44×10−3 | 1,44×10−2 | 0,853 |
| 8,0 | 2,21×10−3 | 2,21×10−2 | 1,309 |
| 10,0 | 3,08×10−3 | 3,08×10−2 | 1,824 |
| 12,0 | 4,23×10−3 | 4,23×10−2 | 2,505 |
Порядок подтверждения чувствительности
Задаётся требуемый уровень чувствительности, по таблице выбирается соответствующее входное давление, редуктором устанавливается уставка, фиксируется устойчивое срабатывание «Гелитрек» при подводе щупа к выходу течи. При отклонении температуры от точки калибровки вводится поправка 1 %/°C и сверяется допуск ±30 %.
Эксплуатационные ограничения
Давление задаётся поверенными манометрами (класс точности не хуже 1,5) в диапазоне до 12,0 кгс/см². Набор давления — плавный, с выдержкой на ступенях для стабилизации потока. Попадание влаги и частиц на выход недопустимо; при перерывах используется заглушка. Транспортирование — только в защитном кейсе.
Пример рабочей точки
Для подтверждения чувствительности ~1×10−3 Па·м3/с применяется точка 6,0 кгс/см² (номинал 1,44×10−3 Па·м3/с). При 28 °C вводится поправка +3 %, уставка корректируется до устойчивого срабатывания. Для демонстрации запаса чувствительности используют 10,0 кгс/см² (~3×10−3 Па·м3/с).
Манометрический вакуумметр для контура опрессовки
В составе комплекта применён токовый преобразователь избыточного давления 4–20 мА для задания и мониторинга уставки в объекте контроля. Присоединение — G 1/2, степень защиты корпуса — IP65. Для поставляемой модификации установлен верхний предел измерений 1,60 МПа; доступны исполнения 0,60–2,50 МПа. Базовая погрешность не превышает ±0,50 % от диапазона индикации, чего достаточно для стабильного контроля давления в процессе течеискания.
| Верхние пределы (исполнения), МПа | 2,50; 1,60; 1,00; 0,60 |
| Установленный верхний предел, МПа | 1,60 |
| Выходной сигнал | 4–20 мА |
| Тип давления | Избыточное (манометрическое) |
| Основная погрешность | ±0,50 % от ДИ |
| Вариация/пульсация сигнала | ≤ 0,25 % от ДИ |
| Доп. погрешность на 10 °C | ±(0,05 + 0,05·Pmax/Pв)% от ДИ |
| Температура окружающей среды | −20…+80 °C |
| Питание | 24 В DC (допуск 9–36 В) |
| Габариты | Ø ≤ 35 мм; L ≤ 70 мм |
| Присоединение | G 1/2 |
| Масса | ≤ 0,20 кг |
| Потребляемая мощность | ≤ 1,0 ВА |
| Время установления сигнала | ≤ 200 мс |
| Степень защиты | IP65 |
Для корректных измерений учитывают температурную составляющую погрешности; при Pmax = Pв прирост не превышает ±0,10 % от диапазона на каждые 10 °C. Рекомендуется выдержка нескольких секунд после установки уставки и использование экранированного кабеля с правильным заземлением.
Обслуживание, контроль и обучение
В процессе эксплуатации проверяются состояние выходных штуцеров, отсутствие механических повреждений и загрязнений, актуальность маркировки и паспорта. Периодически сверяют контрольные точки по калибровочному графику с учётом температуры; при отклонениях выполняют внеочередную калибровку. Поставщик обеспечивает ввод в эксплуатацию и обучение персонала с акцентом на практику, типовые ошибки и актуальные нормативные требования.
Заказ и поставка
Поставка выполняется по спецификации заказчика с учётом требований к обвязке, длинам шлангов, типоразмерам соединений и, при необходимости, взрывозащищённому исполнению. Возможна отгрузка из наличия. Для подбора конфигурации рекомендуется предоставить тип объектов контроля, диапазон рабочих давлений, требуемую чувствительность и условия эксплуатации.
Техническая документация и связанные материалы
Скачиваемый каталог содержит подробное описание, изображение, рабочие диапазоны и таблицы характеристик этой страницы.
Комплекты Гелитрек для поиска утечек
Течеискатели
Переносной контроль с гелиевым щупом и комплектом подготовки измерения.
| Серия или решение | Назначение и особенности |
|---|---|
| Течеискатель и комплект | Портативное решение для локализации утечки по выходу индикаторного газа. |
| Щупы | Конфигурация наконечника и длина линии по доступу к объекту. |
| Газовая оснастка | Редуктор для подачи гелия, соединения и управляемое наполнение изделия. |
| Контрольная гелиевая течь | Проверка отклика прибора в согласованных условиях. |
| Фильтры | Сменные элементы пробоотборного тракта. |
| Сервис и обучение | Настройка метода, работа с фоном и подготовка персонала. |
Применение
Комплект применяется для доступных швов, арматуры, трубопроводов и крупных объектов. Пробоотбор зависит от движения воздуха, расстояния до поверхности и скорости перемещения щупа.
Выбор и комплектация
Фиксируют концентрацию трассера, давление в изделии, допустимую утечку, скорость обследования и условия вентиляции. Перед контролем проверяют фон и отклик с контрольной течью; после сильного сигнала обеспечивают восстановление тракта.
Гелитрек: комплект для работы на объекте
Комплектование
Для выездного контроля согласуют прибор, насос, щуп или обдуватель, переходники и источник газа. Учитывают габариты проходов, доступ к соединениям и питание на площадке. Защитная упаковка должна вмещать фактический состав поставки.
Организация испытания
Границы участка и точки подключения определяют до выезда. Для длинных линий оценивают транспортную задержку газа и время восстановления фона. Программа контроля задаёт маршрут, последовательность подачи трассера и регистрацию обнаруженных мест.
Результат и обслуживание
Перед началом проверяют чувствительность в рабочей конфигурации. После завершения фиксируют проверенные зоны, условия и ограничения доступа. Расходные элементы и уплотнения подбирают по установленным приборам, а не только по названию комплекта.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 168, 169. Данные относятся к указанному исполнению и условиям измерения.
Мобильный гелиевый течеискатель Гелитрек
Течеискатели · Ликлаб
Мобильный гелиевый течеискатель Гелитрек. Раздел: Течеискатели и локализованные комплекты.
Технические характеристики
| Параметр | Значение |
|---|---|
| Метод контроля | Щуповый, с обводом контролируемой зоны снаружи изделия |
| Тип измерений | Непрерывный анализ наличия гелия |
| Селективность | Регистрация только гелия, без отклика на Ar, CO 2 и фоновые технологические газы |
| Рабочая среда испытаний | Гелий или гелиево-воздушная смесь при малом избыточном давлении |
| Допустимая работа со смесями | Содержание He от 5 % и выше |
| Чувствительность по утечке | До порядка 1×10 −4 Па·м 3 /с в производственных условиях для щупового способа |
| Время выхода на режим | 30 с |
| Время восстановления после измерения | Не более 10 с |
| Индикация давления | Цифровая, для контроля достижения и стабильности заданного давления |
| Масса прибора | Не более 0,7 кг |
| Масса комплекта с кейсом | Не более 4,0 кг |
| Габариты прибора | Не более 120 × 90 × 58 мм |
| Габариты комплекта с кейсом | Не более 300 × 200 × 100 мм |
| Время автономной работы | Не менее 4 часов |
| Диапазон рабочих температур | От −20 до +45 °C |
| Защитный чехол | В комплекте |
Подбор и комплектация
Для Гелитрек в техническом задании указывают рабочую среду, диапазон, режим применения и необходимые подключения. Состав поставки и дополнительные принадлежности согласуют для конкретной задачи.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 340 · Исходная техническая карточка 1 · Исходная техническая карточка 2. Данные относятся к указанному исполнению и условиям измерения.
Складское исполнение и комплектность
Мобильный гелиевый течеискатель для поиска утечек. Комплектность и принадлежности — по выбранному экземпляру.
Поставка и техническая поддержка
Лаборатория контроля герметичности Ликлаб помогает подобрать исполнение, проверить присоединения и комплектность. Для заявки укажите наименование, количество и параметры установки. Отгрузка со склада в Санкт-Петербурге согласуется после проверки свободного остатка.
Параметры давления, температуры, электрической нагрузки и ресурса, отсутствующие в таблице, определяются паспортом конкретного исполнения.
