Лаборатория контроля герметичности Ликлаб представляет компанию МИДА и помогает предприятиям внедрять её измерительные решения. Подбираем вакуумметры под рабочий процесс, настраиваем цифровой обмен, сопровождаем эксплуатацию и помогаем с поверкой и калибровкой.
Вакуумметр как часть измерительной системы
В исследовательской установке или промышленном стенде важно не только получить число на экране. Нужны подходящий диапазон, понятная погрешность, правильное подключение и возможность записывать показания вместе с параметрами процесса. Именно эти вопросы мы рассматриваем при внедрении вакуумметров МИДА.
МИДА-ДА-15-Э — датчик абсолютного давления для вакуумной техники. В его измерительном преобразователе применяется тензорезистивная технология «кремний на сапфире». При подборе его следует отличать от датчиков Пирани и ёмкостных вакуумметров: сходная область применения не означает одинаковый принцип измерения или взаимозаменяемость без проверки.
Абсолютное давление отсчитывают относительно вакуума; дифференциальный датчик измеряет разность между двумя входами. Для контроля остаточного давления в камере и для измерения перепада на отдельном узле требуются разные исполнения. Ликлаб помогает определить подходящий тип до заказа оборудования.
Основные параметры вакуумного исполнения
| Параметр | Данные производителя |
|---|---|
| Модель | МИДА-ДА-15-Э |
| Измеряемая величина | Абсолютное давление |
| Широкодиапазонный вариант | 1 Па…100 кПа; исполнение согласуется при подборе |
| Заявленная погрешность | ±0,05% диапазона измерения |
| Температурные условия для приведённых характеристик | +10…+35 °C |
| Разрешение | До 0,3 Па; не следует отождествлять с погрешностью |
| Минимальное время измерения | 25 мс; настройки обработки влияют на отклик |
| Цифровой интерфейс | RS-485, протокол Modbus |
| Присоединение к вакуумной системе | KF16 / KF25 |
Параметры относятся к представленному производителем вакуумному исполнению. Для конкретного комплекта проверяются заказное обозначение, паспорт, диапазон и состав оборудования. Источник: страница вакуумметра МИДА-15.
Что означает точность в процентах диапазона
В техническом задании важно указать, от какой величины рассчитан процент погрешности. Если 0,05% отнести к диапазону от нуля до 100 кПа, получится 50 Па; для диапазона от нуля до 10 кПа — 5 Па. Это расчетные примеры, а не новые паспортные характеристики широкодиапазонной модели.
При подготовке решения Ликлаб уточняет минимальное и максимальное давление, контрольные точки и допустимое отклонение в каждой из них. Такой подход помогает избежать ситуации, когда прибор охватывает весь процесс, но выбранный диапазон не обеспечивает требуемую точность в его нижней части.
Опубликованные результаты сличений

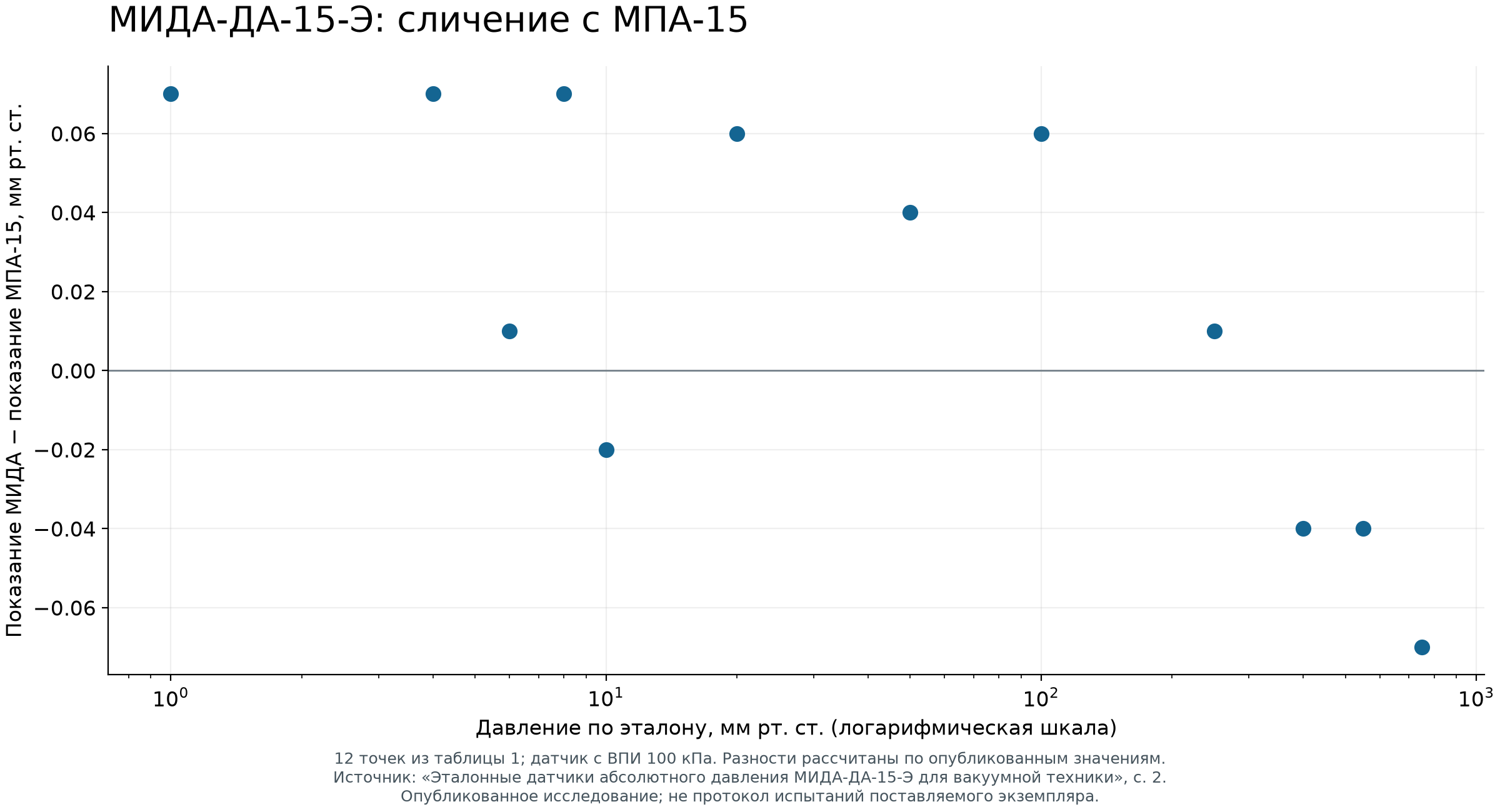

В работе «Эталонные датчики абсолютного давления МИДА-ДА-15-Э для вакуумной техники» приведены результаты сравнения с МПА-15 для датчика с верхним пределом 100 кПа. По 12 опубликованным парам показаний максимальная абсолютная разность составляет 0,07 мм рт. ст. На графике показаны отдельные измеренные точки без интерполяции.
Самостоятельная визуализация таблицы 1, страница 2. Исследование производителя, PDF.

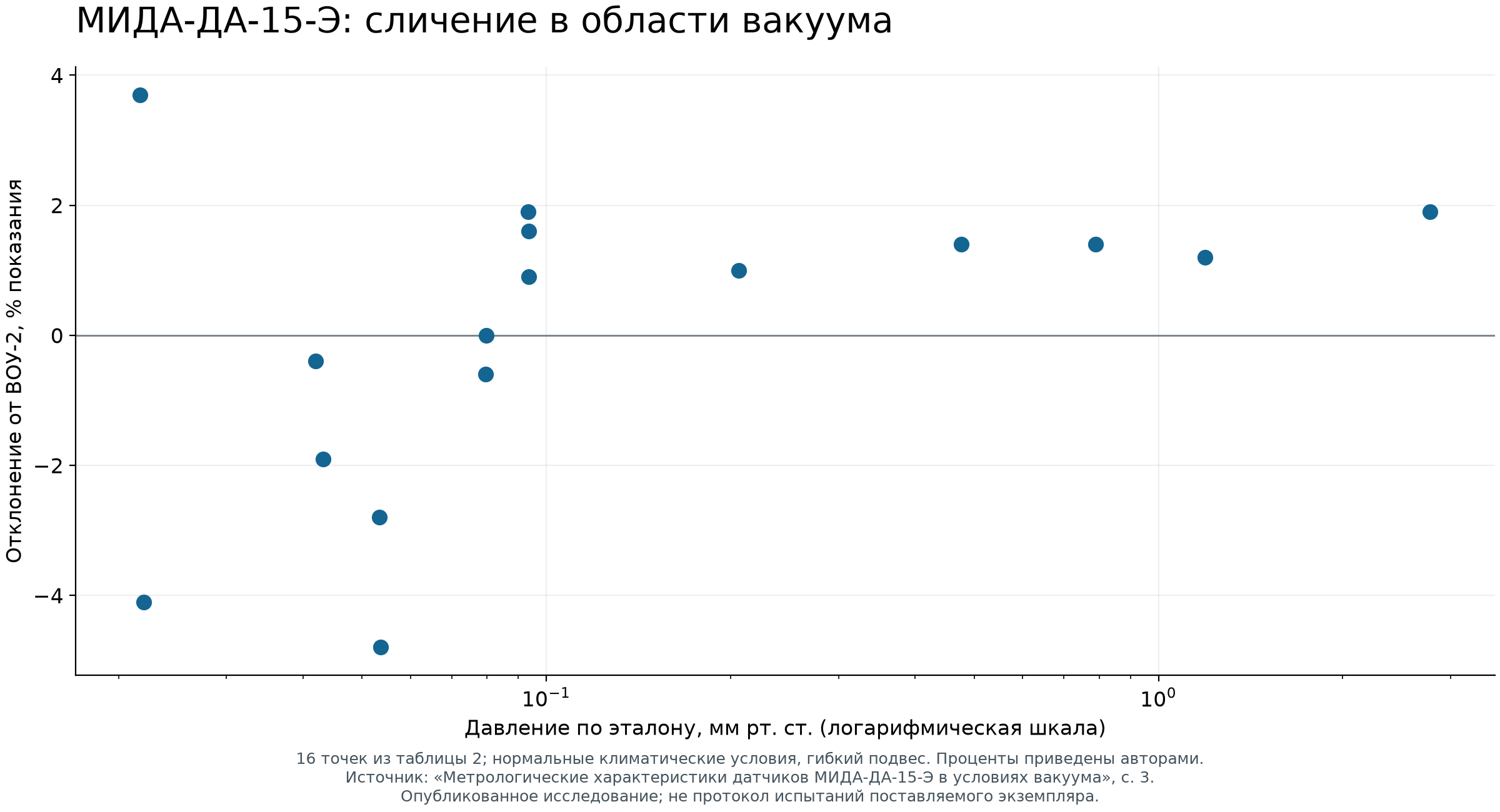

В статье «Метрологические характеристики датчиков МИДА-ДА-15-Э в условиях вакуума» представлены сличения с ВОУ-2. Для 16 точек таблицы 2 авторы приводят относительные отклонения от −4,8 до +3,7%. Условия данного опыта: нормальный климат и гибкий подвес. Эти проценты относятся к показанию и не равнозначны процентам от диапазона.
Значения отклонений перенесены из таблицы авторов, а не пересчитаны по округлённым показаниям. Исследование в условиях вакуума, PDF.
Графики иллюстрируют опубликованные исследования. Это не испытания, проведённые Ликлаб, и не индивидуальные протоколы поверки поставляемых приборов. Для подтверждения характеристик конкретного экземпляра используются его документы и результаты метрологических работ.
Чем помогает лаборатория Ликлаб
Подбор и внедрение
Уточняем тип давления, рабочие точки, совместимость со средой, присоединение и комплектацию. Помогаем включить датчик в существующий вакуумный тракт и систему контроля.
Настройка и регистрация
Помогаем настроить RS-485/Modbus, параметры обмена и отображение данных. Согласуем единицы измерения и способ записи результатов для задач лаборатории или производства.
Метрологическое сопровождение
Помогаем организовать поверку и калибровку, подобрать контрольные точки и проверить комплектность документов. Объём работ и исполнитель согласуются для конкретного прибора.
Обслуживание начинается с проверки условий эксплуатации, подключений и характера наблюдаемого отклонения. До изменения настроек полезно сохранить исходную конфигурацию и результаты контрольных измерений. После работ следует проверить измерительный канал в согласованных точках и документировать результат.
Поверка и калибровка: разные задачи
Поверка подтверждает соответствие установленным метрологическим требованиям в предусмотренном порядке. Калибровка позволяет установить соотношение между показаниями прибора и значениями, воспроизводимыми эталонами, с оценкой неопределённости. Названия этих процедур не следует использовать как синонимы.
При заказе сопровождения сообщите полное обозначение датчика, заводской номер, диапазон, требуемые контрольные точки и сведения о предыдущих работах. Это позволит согласовать подходящую процедуру и документы. Периодичность поверки проверяется по описанию типа и исполнению прибора.
Документация производителя: описание типа МИДА-15, методика поверки, руководство по эксплуатации.
Подберём вакуумметр МИДА под вашу задачу
Направьте описание установки, диапазон давления, допустимую погрешность, рабочую среду и требования к интерфейсу. Лаборатория контроля герметичности Ликлаб поможет с выбором, внедрением, настройкой, обслуживанием, поверкой и калибровкой оборудования.
