Контроль герметичности компонентов жидкостного охлаждения: требования, методы и оборудование.
В 2026 году отрасль жидкостного охлаждения переходит к масштабному внедрению. Развитие мощных вычислительных платформ, включая новое поколение платформ NVIDIA, и спрос облачных операторов на высокую плотность вычислений увеличивают тепловую нагрузку на одну стойку. При высокой удельной мощности традиционное воздушное охлаждение сталкивается с инженерными ограничениями. В рассматриваемом варианте также упоминается требование PUE ≤ 1,15 для вновь строящихся крупных центров обработки данных в Китае. В совокупности эти факторы превращают жидкостное охлаждение из дополнительного решения в необходимую конфигурацию для ряда высокопроизводительных вычислительных систем.
Однако опыт реализации проектов выявляет риск, связанный не только с отводом тепла, но и с надежностью герметичных соединений.
От опытного образца к серийному производству: реальные трудности контроля герметичности
В отличие от воздушного охлаждения жидкостный контур длительно работает под давлением, с циркуляцией теплоносителя, тепловым расширением и сжатием деталей. Нарушение герметичности может привести к утечке жидкости, коррозии электронной платы, короткому замыканию и остановке всей стойки. Поэтому масштабирование требует выстроенной системы испытаний, пригодной как для инженерной проверки, так и для серийного производства.
Часть 1. Контроль герметичности на всех стадиях
требования к испытаниям ужесточаются: проверка проводится при давлении 0,5–3 МПа и выше, а допустимый поток утечки может составлять порядка 10−5 мбар·л/с. Компания сообщает о взаимодействии с ведущими заказчиками отрасли и внедрении типовых решений на трех уровнях: отдельные детали, собранные узлы и полная система.
1. Отдельные компоненты: повышенное давление, высокая чувствительность и автоматизированный серийный контроль
Объекты: быстродействующие соединители, охлаждающие плиты, распределительные коллекторы и сварные детали.
Требования, приведенные в данном варианте: испытательное давление 0,5–3 МПа, с возможностью реализации решения до 5 МПа; чувствительность ≤10−13 Па·м³/с; проверка 100 % изделий. Это заявленные параметры инженерных решений в рассматриваемом варианте, а не единая спецификация любого течеискателя.
Решение: гелиевая масс-спектрометрическая система на базе HM-Leaklab-400/410 выявляет микротечи в деталях, изготовленных вакуумной пайкой, и помогает обнаруживать дефекты сварных швов и материала. Для локализации места течи применяется щуп. Так дефекты выявляются на производственной стадии до ввода изделия в эксплуатацию.

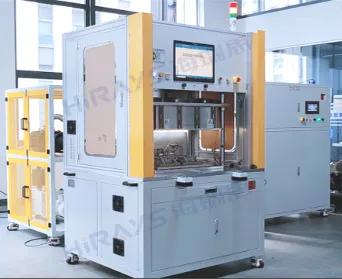

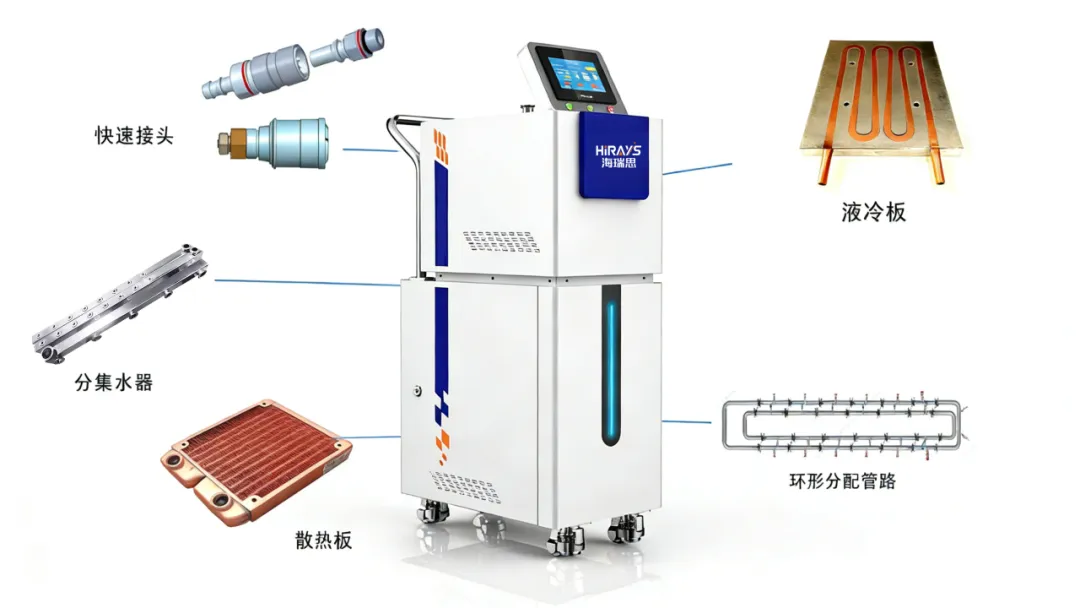

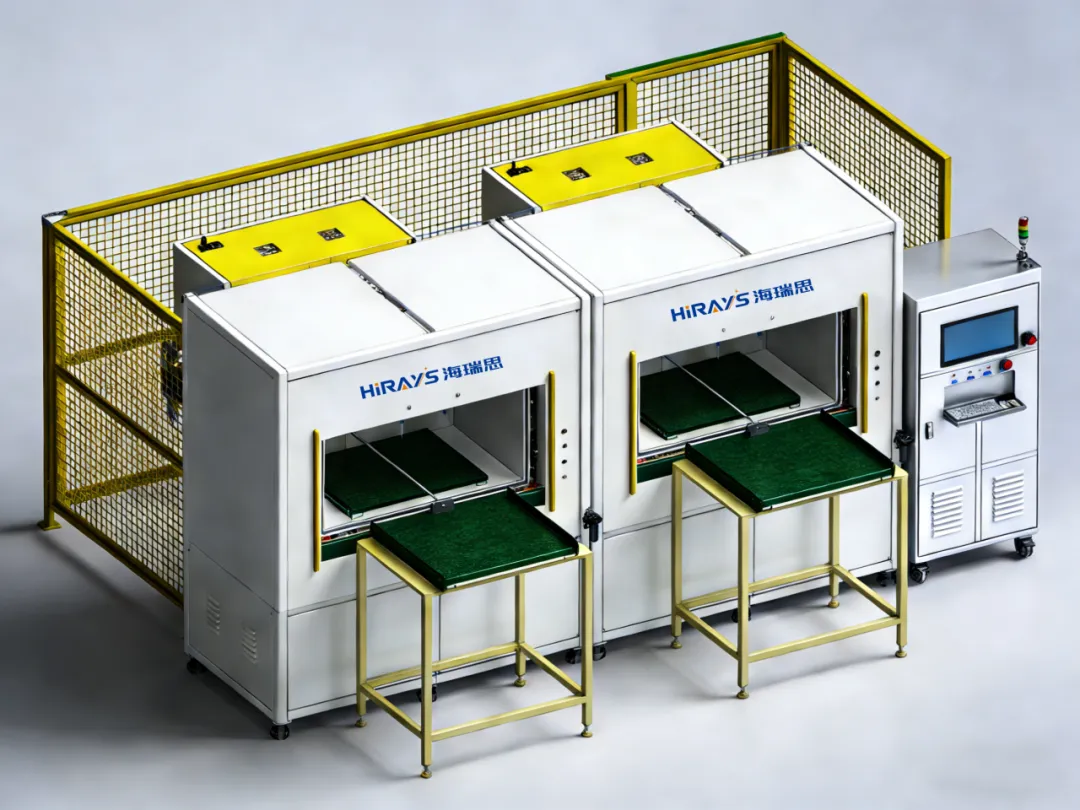

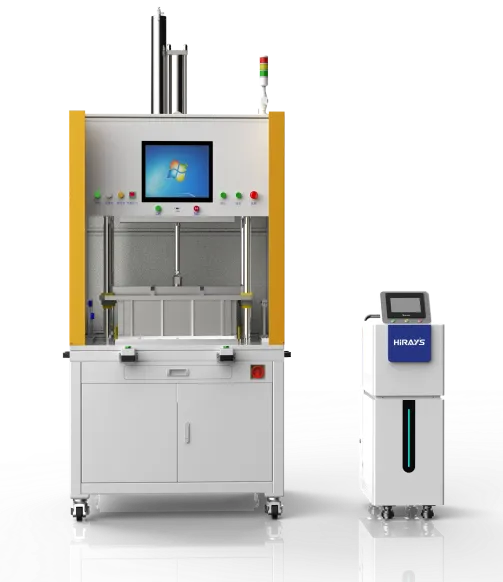

Иллюстрации на иллюстрациях: оборудование гелиевого контроля и проверки щупом для отдельных деталей; платформа гелиевого контроля методом накопления; автоматизированная установка для быстродействующих соединителей.
Гелиевый контроль интегрируется с автоматической загрузкой и выгрузкой, герметичным подключением, наполнением и удалением газа, принятием решения и прослеживаемостью данных. Предусматривается сопряжение с действующей производственной линией и системой MES для соблюдения такта и повторяемости испытаний.
Hirays сообщает о стабильной работе таких решений в серийном производстве компонентов жидкостного охлаждения и об обеспечении воспроизводимых процедур контроля с небольшим числом ошибочных решений при повышенном давлении.
2. Собранные узлы: увеличение камеры не должно ухудшать требуемую чувствительность
Объекты: узлы, собранные из нескольких компонентов. Основное внимание уделяется соединениям между деталями. Для сокращения затрат и повышения эффективности такая операция иногда служит первой проверкой сразу нескольких компонентов.
Решение: HM-Leaklab-400/410 контролирует микротечи в соединениях деталей и узлов. Щуповый режим позволяет локализовать место утечки. Проверка снижает риск потери теплоносителя и способствует безопасности, стабильности работы и удобству обслуживания жидкостной системы центра обработки данных.

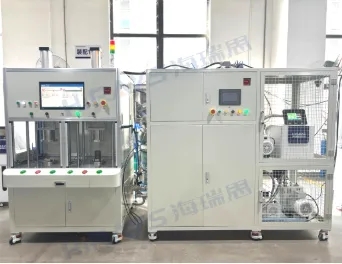

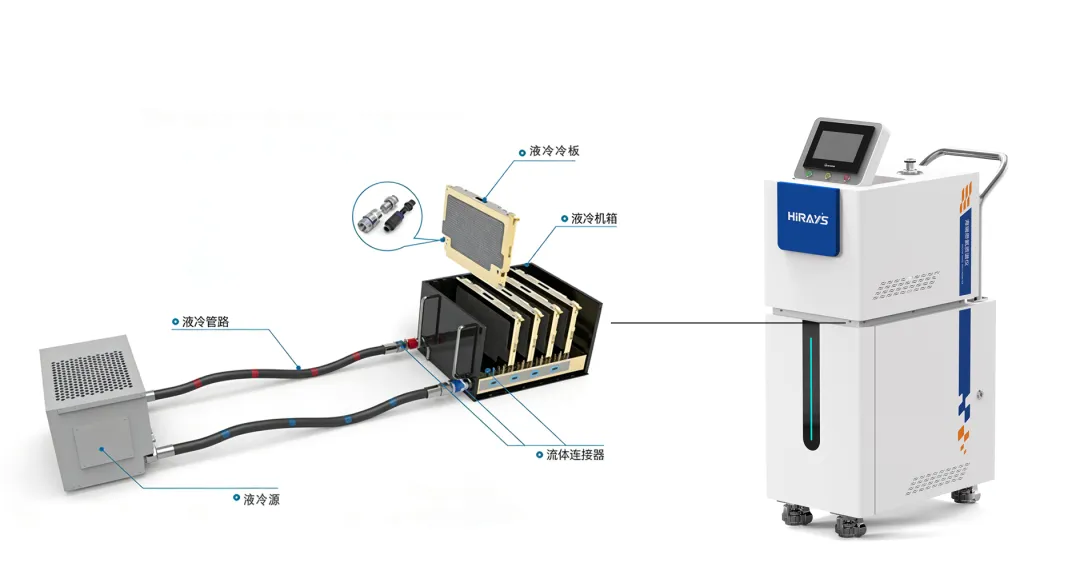

Иллюстрации на иллюстрациях: оборудование гелиевого контроля и проверки щупом для узлов; гелиевая система испытаний компонентов жидкостного охлаждения.
По сведениям производителя, комбинированная схема применяется у ряда заказчиков как штатная позиция выходного контроля узлов, обеспечивая баланс производительности и качества измерений.

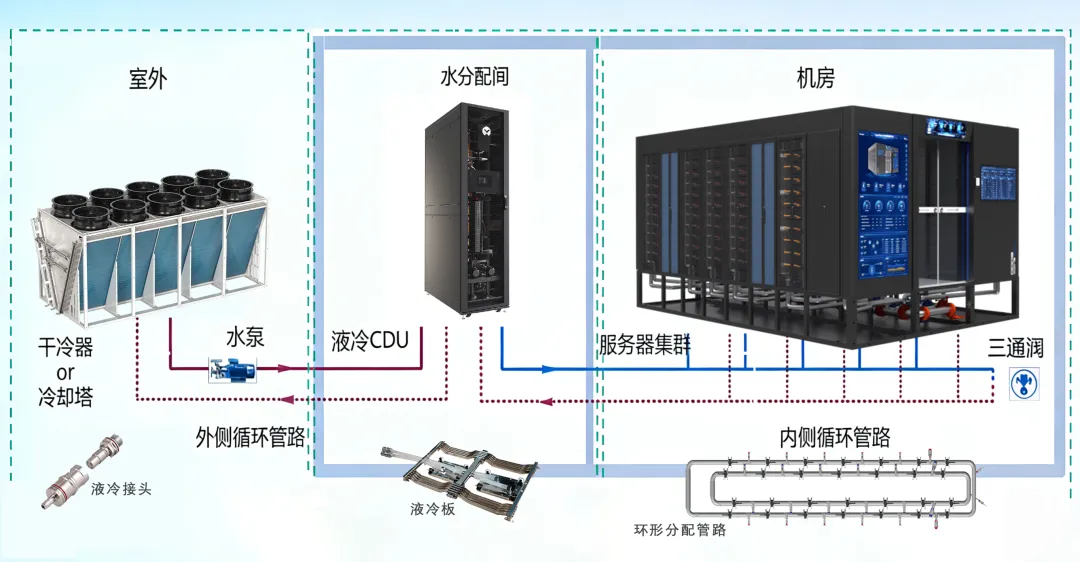

3. Полная система: проверка стойки и всего контура
Объекты: законченная система жидкостного охлаждения из нескольких узлов. Контролируются системные интерфейсы и условия длительной стабильной работы.
Измерение микротечей: гелиевый масс-спектрометрический течеискатель HM-Leaklab-400/410 применяется для проверки герметичности системы.
Локализация: щуповый режим и соответствующий пробоотборный щуп позволяют искать места течей в доступных соединениях. Метод адаптируется к различным условиям проверки на площадке.

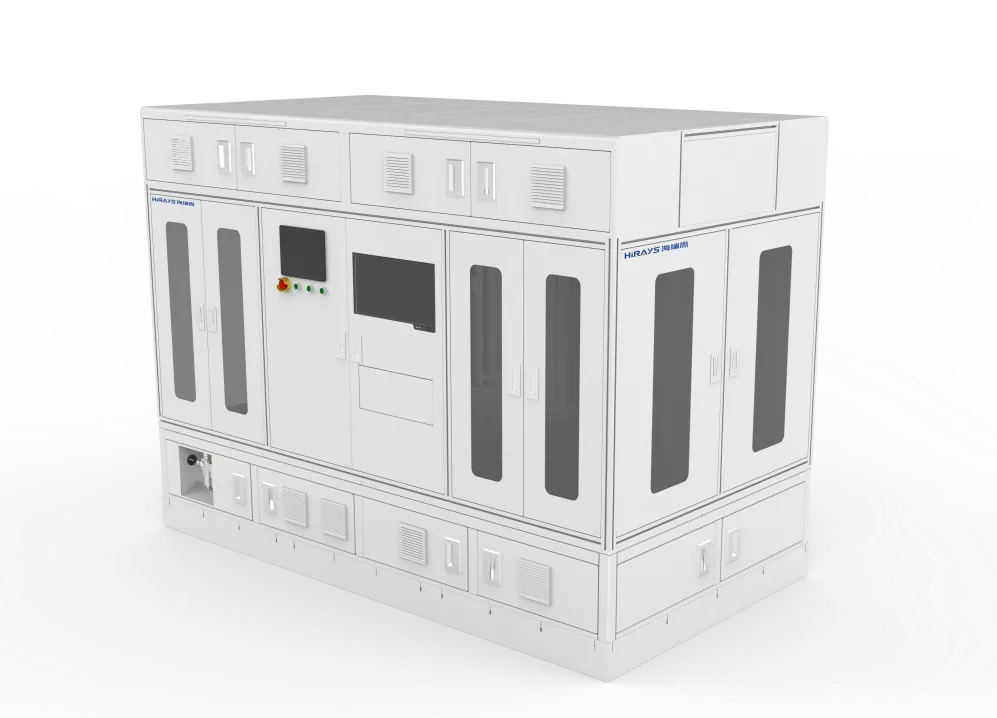

Заказная система: Hirays предлагает модульные и индивидуально разработанные гелиевые установки, включая испытательную оснастку и приспособления. Их рассматривают как часть контроля качества, направленного на безопасную и устойчивую эксплуатацию.
Часть 2. Почему заказчики выбирают Hirays
Компания описывает почти двадцатилетний опыт в контроле герметичности и выделяет четыре преимущества.
- Реальное внедрение в отрасли. По данным Hirays, решения поставлены ведущим заказчикам жидкостного охлаждения; накоплены примеры перехода от опытного образца к серийному выпуску.
- Типовые приборы и инженерная интеграция. Поставка охватывает измерительный прибор, испытательную платформу и герметизирующую оснастку. Многоканальный параллельный контроль позволяет переносить согласованную схему на другие производственные линии.
- Широкий диапазон технологических задач. Производитель указывает более 200 ключевых патентов, более 3000 освоенных решений и совокупный диапазон обнаружения разных систем от 10−1 до 10−13 Па·м³/с.
- Поддержка рядом с производством. Предусмотрены предварительная проверка, испытания опытных образцов, монтаж, наладка, обучение и обслуживание. Состав работ и условия обслуживания согласуют отдельно.
Примеры применения, показанные на иллюстрациях: гелиевая испытательная платформа для водоохлаждаемых литых деталей и гелиевая платформа контроля сильфонов.
Практические выводы
По мере перехода жидкостного охлаждения к масштабной и длительной эксплуатации надежность определяется не только конструкцией охлаждающей плиты и каналов, но и каждым соединением, а также качеством каждой проверки герметичности. Hirays заявляет о дальнейшем развитии инженерных решений совместно с участниками отрасли для защиты вычислительной инфраструктуры.
Особенности применения
- 10−5 мбар·л/с = 10−6 Па·м³/с. Поток утечки и допускаемая утечка изделия не равны погрешности прибора.
- Для системы заявлено ≤10−13 Па·м³/с, тогда как карточка HM-400 указывает минимальный обнаруживаемый поток 5·10−13 Па·м³/с. Различие требует уточнения состава установки и условий измерений у производителя.
- Испытательное давление внутри изделия не является допустимым давлением на входе масс-спектрометрического течеискателя.
- Упоминание PUE относится к условиям строительства центров обработки данных в Китае. Требования для российских объектов проверяют по действующей нормативной документации.
