Четыре канала и восемь изделий: пример Hirays для одноразовых чаш разделения крови с прибором серии HN. Конфигурация установки и метод испытания.
Одноразовые чаши для разделения крови проверяют с учётом конструкции корпуса и газового порта. Контроль герметичности помогает выявить дефекты соединений; критерии годности устанавливают по документации изделия.
Требования заказчика
- Выявлять утечки в чаше с помощью сжатого воздуха.
- Быстро проверять герметичность изделия.
Hirays применяет сжатый воздух как испытательную среду и описывает метод как неразрушающий, не вызывающий дополнительного повреждения изделия. По оценке производителя, он удобнее и быстрее традиционного погружения в воду и поэтому получил признание клиентов. Эти оценки относятся к описанному проекту и сами по себе не подтверждают пригодность любых испытательных режимов для другого медицинского изделия.
Четыре канала и восемь изделий

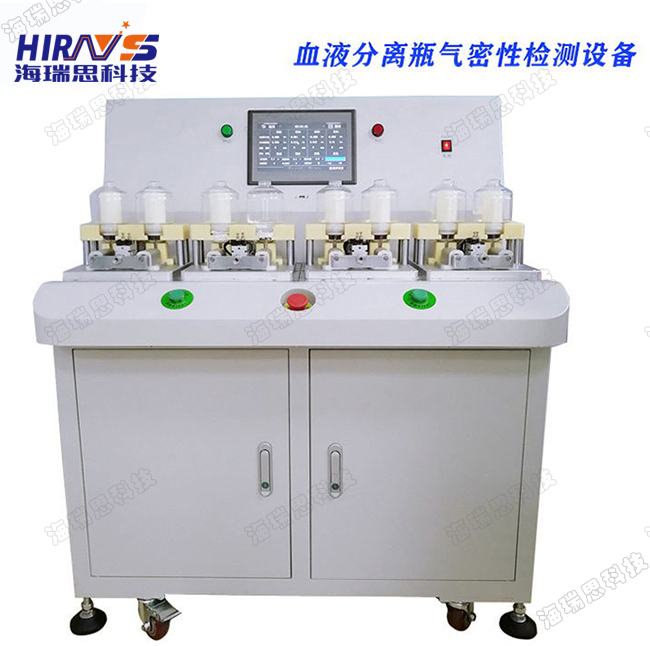

Одноразовые чаши выпускаются в больших количествах, поэтому заказчик нуждался в производительном контроле. По его требованиям Hirays разработала четырёхканальную установку. Каждый канал рассчитан на два изделия: установка позволяет одновременно проверять восемь изделий.

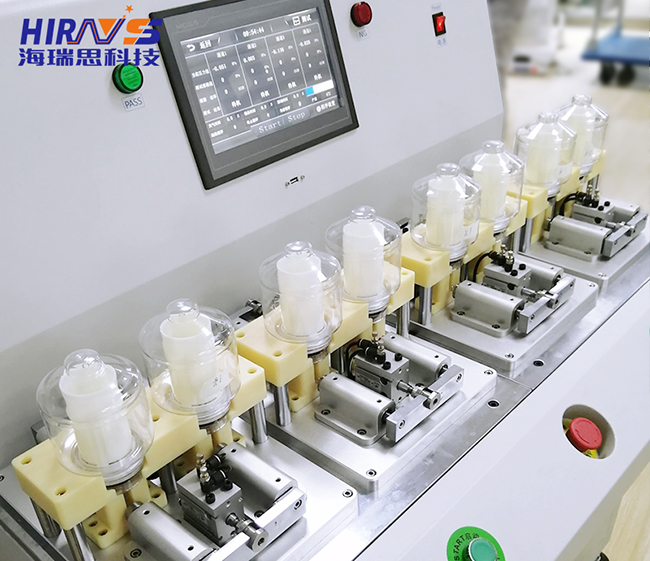

У проверяемой чаши имеются две входные трубки, через которые можно непосредственно подать сжатый воздух. Это прямой метод испытания. Прибор Hirays поддерживает восемь методов испытания; конкретный метод выбирают по конструкции изделия и требованиям заказчика.
| Параметр | Характеристики и условия применения |
|---|---|
| Измерительные каналы | 4 |
| Изделия на один канал | 2 |
| Одновременно проверяемые изделия | 8 |
| Испытательная среда | Сжатый воздух |
| Подключение | Прямое, через входные трубки изделия |
| Обслуживание | Один оператор |
| Серия прибора | HN-Leaklab (заводская серия HN Pilot / Navigate) |
Обслуживание установки
Многоканальную установку для чаш может обслуживать один оператор. Эффективность такой компоновки зависит от числа каналов, времени загрузки и производственного такта; её рассчитывают для конкретного проекта.
Прибор серии HN
Для этого проекта выбран прибор HN-Leaklab производства Hirays. Измерительный модуль и панель управления входят в состав испытательной установки.
Серия предназначена для автоматизации. Производитель подчёркивает гибкость, расширяемость и модульную конструкцию: система управления отделена от исполнительной части. Одна система может управлять несколькими исполнительными модулями и образовывать многоканальный испытательный комплекс. Экономическую эффективность оценивают по такту испытания, загрузке и объёму выпуска.
Другие медицинские применения
Оборудование Hirays применяют для контроля кислородных подушек, хирургических троакаров, медицинских промывочных пистолетов и электронных стетоскопов. Метод контроля подбирают по конструкции изделия и требованиям к герметичности.
Пояснения к техническим данным
Четыре канала с двумя изделиями на каждом не означают восемь независимых измерительных результатов: способ подключения и локализации дефекта в паре изделий в характеристиках производителя не раскрыт. Испытательное давление, допустимая утечка, объём, время стабилизации и измерения, погрешность, такт и производительность в изделиях в час не опубликованы. Их нельзя восстановить только из количества одновременно загружаемых чаш.
Само испытание воздухом не подтверждает стерильность, биологическую безопасность или установленную степень водозащиты. Условия и критерии контроля задают по требованиям конкретного изделия. Геометрию чаши или флакона и совместимость с оснасткой определяют по чертежу изделия.
