CBVAC JFB-400/4201. Быстрота откачки: N₂ - 4200 л/с; He - 3000 л/с; Предельное давление: < 2×10⁻⁶ Па (LF); Степень сжатия: N₂ - 10⁸; He - 10³
Содержание карточки
Вакуумные насосы · CBVAC
CBVAC JFB-400/4201. Раздел: Турбомолекулярные насосы JFB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота откачки | N₂ - 4200 л/с; He - 3000 л/с |
| Предельное давление | < 2×10⁻⁶ Па (LF) |
| Степень сжатия | N₂ - 10⁸; He - 10³ |
| Максимальное непрерывное входное давление | N₂ - 10 Па; He - 1,5 Па |
| Максимальное непрерывное выпускное давление | N₂ - 300 Па; He - 200 Па |
| Критическое выпускное давление | N₂ - 560 Па; He - 280 Па |
| Входной фланец | DN400 ISO-K (LF) |
| Форвакуумный фланец | KF40 |
| Рекомендуемая быстрота форвакуумного насоса | 30-70 л/с |
| Монтажная ориентация | Вертикально, отклонение не более ±5° |
| Охлаждение | Водяное, не менее 3 л/мин |
| Номинальная частота вращения | 18 000 об/мин |
| Питание контроллера | 220 В перем. тока ±10 %, 50/60 Гц |
| Максимальная мощность | 1500 Вт для раздельного; 2200 Вт для интегрированного контроллера |
| Интерфейс управления | RS485 и дискретные входы/выходы |
Подбор и комплектация
При выборе JFB-400/4201 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 250 · Исходная техническая карточка 1 · Исходная техническая карточка 2. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
Интегрированная и раздельная компоновка

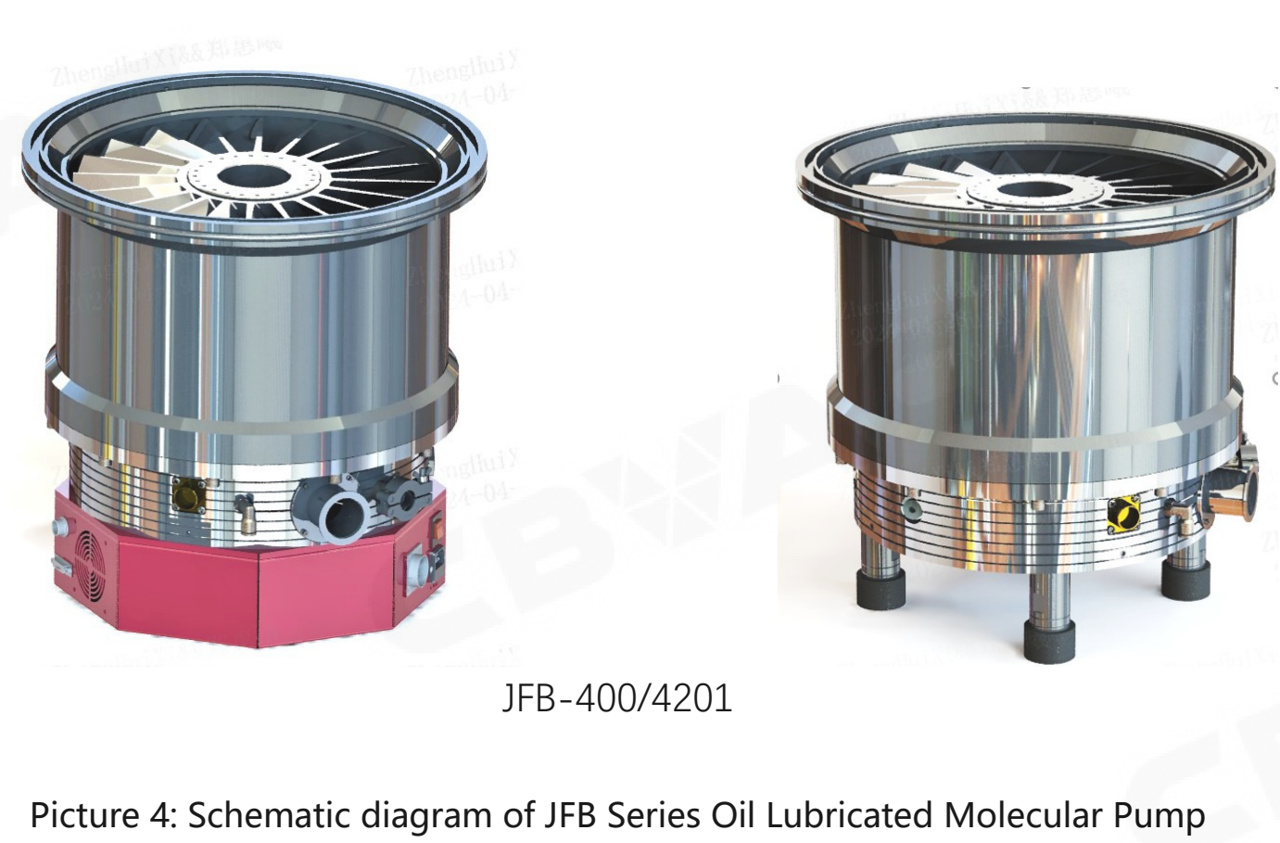

В руководстве JFB-400/4201 показан в двух вариантах: с интегрированным контроллером и с раздельной компоновкой. Это важно при проектировании рамы и размещении электрооборудования: доступное пространство под насос и место для блока управления оценивают вместе.
Для выбранной компоновки заранее согласуют контроллер, соединительные кабели, положение форвакуумного патрубка и подключение охлаждения. Иллюстрация показывает внешний вид вариантов, но не заменяет установочный чертёж с размерами и данными крепления.
Руководство относит JFB-400/4201 к маслосмазываемым исполнениям. Поэтому рекомендации по обслуживанию небольших насосов с другим типом опор к нему автоматически не применяются; ориентиром служит раздел руководства для выбранной модели.
Источник: Manual-JFB Pump CBVAC.pdf — PDF, с. 8. Открыть иллюстрацию крупнее.
Турбомолекулярные насосы JFB: сравнение и интеграция
JFB-400/4201 выбирают по быстроте для рабочего газа и допустимому выпускному давлению. Значения критического и максимального непрерывного выпускного давления имеют разное назначение: критическое значение не используют как обычную рабочую уставку.
| Газ | Быстрота, л/с |
|---|---|
| Азот N₂ | 4200 |
| Гелий He | 3000 |
При замене насоса проверяют вход LF/CF, выпускной фланец, контроллер, охлаждение и монтаж. Для JFB-400/4201 требуется вертикальная ориентация ±5°.
Технические источники CBVAC: Руководство JFB — PDF, с. 10 · Руководство JFB — PDF, с. 12 · Руководство JFB — PDF, с. 14.
