Турбомолекулярные насосы JFB

Турбомолекулярные насосы JFB. Высоковакуумная ступень для камер, аналитических приборов и испытательных постов.

Содержание карточки

Вакуумные насосы

Высоковакуумная ступень для камер, аналитических приборов и испытательных постов.

CBVAC JFB с контроллером · Каталог Ликлаб, стр. 23.

Модель	Номинальный класс по N₂	Особенность подбора
JFB-63/81	85 л/с	Компактные камеры и приборная откачка
JFB-100/251 / JFB-100/301	250 / 300 л/с	Камеры среднего объёма
JFB-160/401 / JFB-160/701	460 / 650 л/с	Повышенная газовая нагрузка
JFB-200/1401	1350 л/с	Производственные системы
JFB-250/2201	2050 л/с	Крупные высоковакуумные камеры
JFB-400/4201	4200 л/с	Большой входной фланец и газовый поток

Семейство включает разные фланцевые и электрические исполнения. Быстрота по гелию и водороду отличается от значения по азоту. Предельное давление зависит от типа уплотнения, прогрева, чистоты камеры и форвакуумной ступени.

Заказать полную цепочку

Насос и совместимый контроллер; штатный соединительный кабель; форвакуумный насос; датчик на форлинии; охлаждение; клапан напуска; входное защитное кольцо или сетку, если предусмотрены изготовителем. Для интеграции согласуют дискретные сигналы и протокол обмена.

Быстроты приведены по таблицам руководства JFB, а не по цифрам в названиях моделей. Монтажные размеры и параметры конкретной версии сверяют с её паспортом.

JFB от лаборатории до крупной камеры

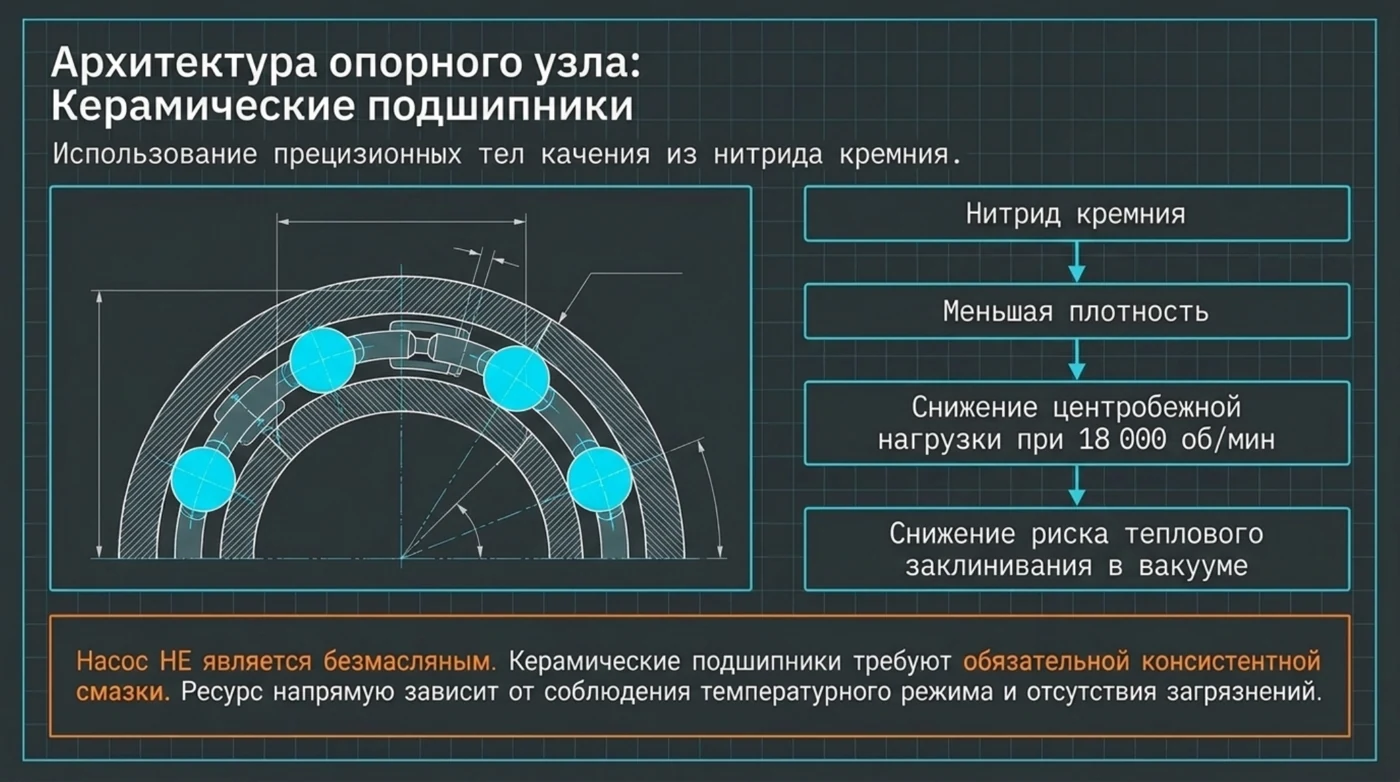

JFB-400/4201: крупный турбомолекулярный насос с керамическими подшипниками: проверенная схема и инженерное пояснение · Каталог Ликлаб, стр. 24.

Выбор по рабочему газу

Быстрота по азоту задаёт удобный ориентир типоразмера. Для водородной или гелиевой нагрузки отдельно проверяют быстроту и степень сжатия. Давление на выходе турбонасоса зависит от производительности форвакуумной ступени и влияет на достижимое давление в камере.

Монтаж и механические опоры

Насос крепят на рассчитанный фланцевый узел; вакуумный сильфон не используют как единственную несущую опору. Для крупных моделей учитывают массу, допустимые внешние нагрузки и предписания изготовителя к крепежу. Доступ к охлаждению, кабелю и клапану напуска сохраняют после установки защитных кожухов.

Регламент подшипникового узла

Работа с керамическими подшипниками требует соблюдения условий охлаждения, ориентации и обслуживания соответствующей модификации. Замена подшипника, смазочного элемента или контроллера определяется полным обозначением и серийным номером. После вмешательства проверяют разгон, вибрацию, температуру и вакуумные показатели.

JFB-400/4201: устройство и подключения

Схема относится к JFB-400/4201 с входом DN400 ISO-K (LF). Параметры других JFB приведены в общей таблице семейства.

Оригинальная публикация Ликлаб / Вернуться к разделу

Карточки моделей и артикулов (14)

Исполнения и позиции указателя (84)

Обозначения приведены по указателю каталога. Характеристики конкретного исполнения проверяют по его документации.

Конфигурация турбомолекулярного насоса JFB-100/301, код A21A1-00021 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A21A1-00070 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A21A1-00071 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A21A1-00072 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A21A1-00073 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A21A1-00074 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A21A1-00075 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A22A1-00096 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A23A1-00003 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A23A1-00004 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A23A1-00009 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A23A1-00013 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-100/301, код A24A9-00001 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-160/450D, код A21A1-00058 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-160/450D, код A21A1-00059 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-160/450D, код A21A1-00060 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-160/450D, код A21A1-00061 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-160/450D, код A21A1-00062 — указатель, стр. 251
Конфигурация турбомолекулярного насоса JFB-160/450D, код A21A1-00063 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/450D, код A21A1-00089 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/450D, код A23A1-00016 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/450D, код A23A1-00017 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/450D, код A23A1-00018 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/450D, код A24A1-00007 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/450D, код A24A1-00012 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00052 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00053 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00054 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00055 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00057 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00153 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00154 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00155 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00156 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00157 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00158 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00159 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A21A1-00160 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A22A1-00004 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-160/701, код A22A1-00082 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00006 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00040 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00041 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00042 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00043 — указатель, стр. 252
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00044 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00045 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00137 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00138 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00139 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00140 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00141 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00142 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00143 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-200/1401, код A21A1-00144 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00012 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00028 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00029 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00030 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00031 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00032 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00033 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00121 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00122 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00123 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00124 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00125 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00126 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00127 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-250/2201, код A21A1-00128 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-40/31DN40, код A23A1-00002 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-400/4501, код A23A2-00003 — указатель, стр. 253
Конфигурация турбомолекулярного насоса JFB-400/4501, код A24A2-00001 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-400/4501, код A24A2-00010 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81, код A22A1-00022 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81, код A22A1-00023 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81, код A22A1-00024 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81, код A22A1-00025 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81, код A22A1-00026 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81, код A22A1-00027 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81, код A22A1-00028 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81B, код A22A1-00093 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81J, код A22A1-00020 — указатель, стр. 254
Конфигурация турбомолекулярного насоса JFB-63/81J, код A23A1-00001 — указатель, стр. 254

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 23, 24, 25. Данные относятся к указанному исполнению и условиям измерения.

← Подбор оборудования в техническом каталоге

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
