Высоковакуумный сухой насос JZB-160/500

CBVAC JZB-160/500: 500 м³/ч, давление < 10⁻⁴ Па. Изображение, характеристики, кривая откачки и 4 исполнений с кодами заказа. Лаборатория Ликлаб.

Вакуумные насосы · CBVAC

Изображение серии CBVAC JZB из каталога поставщика. Показан вариант с входом LF63; тип фланца выбранной модели указан в таблице.

CBVAC JZB-160/500 — сухой высоковакуумный насос для откачки с атмосферного давления и выпуска газа непосредственно в атмосферу. Пиковая быстрота откачки — 500 м³/ч; предельное давление — менее 10⁻⁴ Па. Масло и уплотняющая жидкость отсутствуют в канале откачки; подшипниковый узел при этом требует предусмотренного производителем обслуживания.

Технические характеристики

Параметр	Значение
Пиковая быстрота откачки	500 м³/ч
Предельное давление	< 10⁻⁴ Па
Допустимое выпускное давление	> 50 000 Па и < 120 000 Па
Входной фланец	LF160
Выходной фланец	KF25
Масса базовой модели	47 кг
Шум	≤ 56 дБ
Подшипники	Керамические шариковые
Монтажная ориентация	Вертикальная, ±5°
Вибрация	< 0,25 g
Рабочая температура	5–40 °C
Охлаждение	Водяное: 15–35 °C; 0,2–0,7 МПа; расход > 2 л/мин
Питание базовой модели	3~, 200–240 В; 50/60 Гц
Пуск и останов	Дистанционные входы/выходы I/O
Последовательный интерфейс	RS232 при наличии модуля E
Номинальная частота вращения	18 000 об/мин
Частота вращения холостого хода	6000 об/мин
Максимальная мощность	Около 3 кВт
Номинальная мощность базовой модели	1,6 кВт
Максимальный пусковой ток	14 А
Рабочий ток базовой модели	≤ 6,5 А
Время разгона	Около 3 мин
Время останова	Около 4 мин

Характеристика откачки

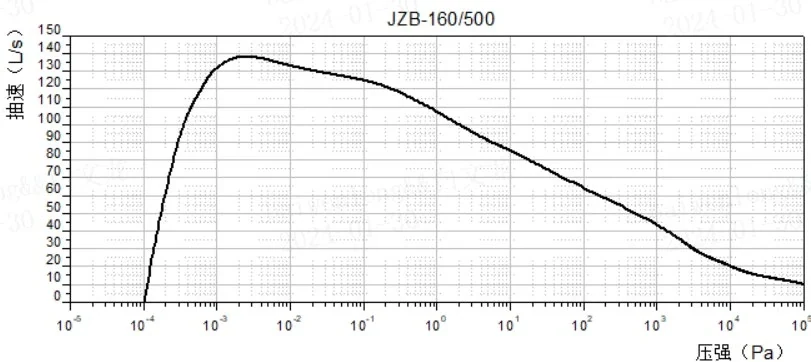

Характеристическая кривая: CBVAC JZB-160/500. Источник изображения

Исполнения и заказные номера

Варианты по перечню CBVAC от 18 августа 2026 года. Питание и наличие модуля E выбираются по заказному номеру. Основная таблица и кривая выше относятся к базовой модели; для TWIN приведена только подтверждённая комплектация, без переноса на неё численной характеристики откачки.

На небольшом экране таблицу можно прокрутить по горизонтали.

Исполнение	Код заказа	Питание	Управление	Особенности
JZB-160/500L	A23A2-00008	3~, 200–240 В	Без модуля E	Базовое исполнение
JZB-160/500L(380)	A24A2-00006	3~, 380 В	Без модуля E	Базовое исполнение
JZB-160/500LE	A24A2-00007	3~, 200–240 В	Модуль E, локальная индикация и управление	Базовое исполнение
JZB-160/500LE(380)	A24A2-00009	3~, 380 В	Модуль E, локальная индикация и управление	Базовое исполнение

Все перечисленные варианты имеют водяное охлаждение. Модуль E устанавливается сбоку корпуса и отображает рабочие параметры, включая частоту вращения. Обозначение L в руководстве соответствует исполнению без азотной продувки.

Работа в вакуумной системе

Насос применяют в аналитических установках, вакуумных стендах, оптических и лазерных технологиях. При выборе учитывают состав газа, газовую нагрузку и проводимость соединительной линии. Пиковая быстрота достигается в определённой области давления, а не сохраняется постоянной на всём диапазоне.

Водяное охлаждение и вертикальный монтаж являются условиями работы. Обслуживание включает проверку трубопроводов, электрических соединений и состояния насосного узла по руководству производителя.

Руководство CBVAC JZB, PDF: характеристики на страницах 7–8, условия монтажа на странице 9.

Подбор и комплектация

При выборе JZB-160/500 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 251 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.

← Подбор оборудования в техническом каталоге

Сухие высоковакуумные насосы JZB

JZB — сухие высоковакуумные насосы с выпуском в область атмосферного давления. Их нельзя выбирать как обычную форвакуумную ступень только по названию «сухой»: руководство ограничивает давление на выпуске снизу и сверху. Установка дополнительной откачки на выпуск без проверки этих ограничений меняет штатные условия работы.

Параметр	JZB-63/180	JZB-160/500
Пиковая быстрота, м³/ч	175	500
Предельное давление, Па	< 10⁻²	< 10⁻⁴
Вход	LF63	LF160
Выход	KF25	KF25
Масса, кг	45	47
Номинальная мощность, кВт	1,4	1,6
Питание	Трёхфазное 200–240 В, 50/60 Гц	Трёхфазное 200–240 В, 50/60 Гц

JZB: пиковая быстрота откачки. Сравнение табличных значений.

Для обеих моделей: выпускное давление > 50 кПа и < 120 кПа; вертикальный монтаж ±5°; вода 15–35 °C, 0,2–0,7 МПа, расход > 2 л/мин; рабочая температура 5–40 °C. Пиковая быстрота не сохраняется во всём диапазоне давлений: исходные кривые S(p) приведены на странице 8 руководства.

Технические источники CBVAC: Руководство JZB — PDF, с. 7 · Руководство JZB — PDF, с. 8.
