Турбомолекулярный насос KYKY FF-200/1200E

KYKY FF-200/1200E — маслосмазываемый турбомолекулярный насос. Фото, исходная таблица и график от поставщика; различия технических редакций показаны отдельно.

Содержание карточки

Вакуумные насосы

KYKY FF-200/1200E — фотография со страницы поставщика MicroNano Tools. Оснащение комплекта уточняют по спецификации.
KYKY FF-200/1200E — фотография со страницы поставщика MicroNano Tools. Оснащение комплекта уточняют по спецификации.

Технические характеристики

ПараметрЗначение
МодельFF-200/1200E
Статус редакцииДва поставщика публикуют отличающиеся параметры; конкретную редакцию подтверждают паспортом
Таблица A — быстрота по воздуху (Air)1200 л/с
Входной фланецDN200 ISO-K / DN200 CF
Форвакуумный выходKF40 = DN40 ISO-KF
Степень сжатия N₂ / H₂10⁹ / 6×10³
Таблица A — предельное давление ISO-K≤1×10⁻⁶ Па
Таблица A — предельное давление CF≤1×10⁻⁷ Па
Таблица A — частота вращения27000 об/мин
Выход на режим<6 мин
Подшипники и смазкаКерамические подшипники; масляная смазка
Параметр VIB по таблице≤0,1 мкм
Рекомендованная быстрота форвакуумного насоса15 л/с = 54 м³/ч
ОхлаждениеВодяное
Температура охлаждающей воды≤25 °C
Температура прогрева корпуса≤100 °C
Температура окружающей среды5…40 °C
Монтажное положениеВертикально ±5°
Масса по таблице39 кг
Таблица B — частота вращения среднего столбца E24000 об/мин; 27000 об/мин в этой редакции относится к соседнему CE
Таблица B — предельное давление ISO-K≤6×10⁻⁶ Па
Таблица B — предельное давление CF≤6×10⁻⁸ Па со сноской о двухступенчатом пластинчато-роторном форнасосе; ≤6×10⁻⁷ Па со сноской о водяном охлаждении
Таблица B — вода и заправка маслаВода ≤25 °C при расходе >2 л/мин; заправочный объём масла 150 мл
Контроллеры — отдельная заводская таблицаTCDP-II / TCDP-IIB; исполнение, кабель и питание проверяют по паспорту комплекта

Устройство, исполнение и условия применения

Точное обозначение FF-200/1200E подтверждено заводской таблицей совместимости контроллеров. Фотография, график и первая техническая таблица опубликованы на странице MicroNano Tools для этой модели. Гарантия, складские остатки и сроки другого продавца не являются условиями Ликлаб.

В таблице MicroNano Tools для FF-200/1200E указаны 27000 об/мин и предельные давления ≤1×10⁻⁶ Па (ISO-K), ≤1×10⁻⁷ Па (CF). Соседняя колонка FF-200/1200NE относится к другому исполнению и не использована как источник параметров E.

В руководстве Eurovacuum, прямо указывающем KYKY как изготовителя, модель FF-200/1200E находится в средней колонке таблицы 2-3. Для неё указаны 24000 об/мин и другие предельные давления. Левая колонка CE содержит 27000 об/мин. Поэтому обе редакции показаны раздельно; единые числовые фильтры и сравнение этой карточки отключены до проверки паспорта.

Быстрота 1200 л/с в графической таблице обозначена для воздуха (Air). Она не переписана как измерение по азоту. Кривая быстроты использует давление в Torr; её ось нельзя читать как паскали. Кривая иллюстрирует зависимость в редакции поставщика, а не результат испытания конкретного экземпляра.

Обе таблицы описывают масляную смазку, керамические подшипники и вертикальный монтаж ±5°. Требования к воде и заправке 150 мл дополнительно приведены в руководстве Eurovacuum. Эти условия следует применять совместно с паспортом насоса, сохраняя различие E, CE и NE.

В заводском каталоге FF-200/1200E включён в список насосов для TCDP-II / TCDP-IIB. Контроллер, кабель и параметры питания определяются комплектом поставки. Фотография не подтверждает наличие всех принадлежностей, а предельное давление насоса не является гарантией давления в произвольной вакуумной камере.

Иллюстрации и исходные таблицы

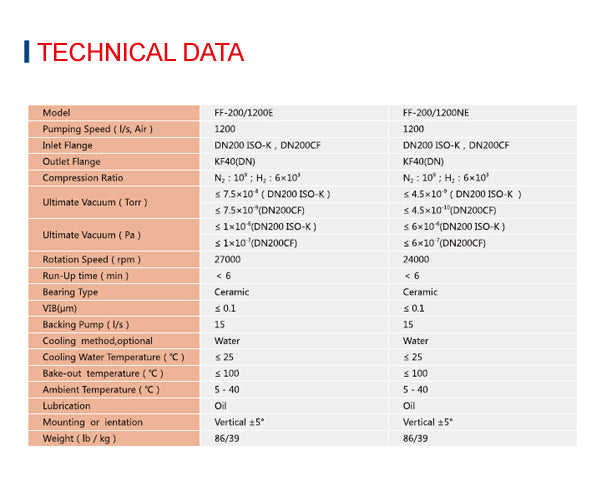

Исходная таблица MicroNano Tools: FF-200/1200E слева, FF-200/1200NE справа. Параметры двух исполнений не объединены.
Исходная таблица MicroNano Tools: FF-200/1200E слева, FF-200/1200NE справа. Параметры двух исполнений не объединены.

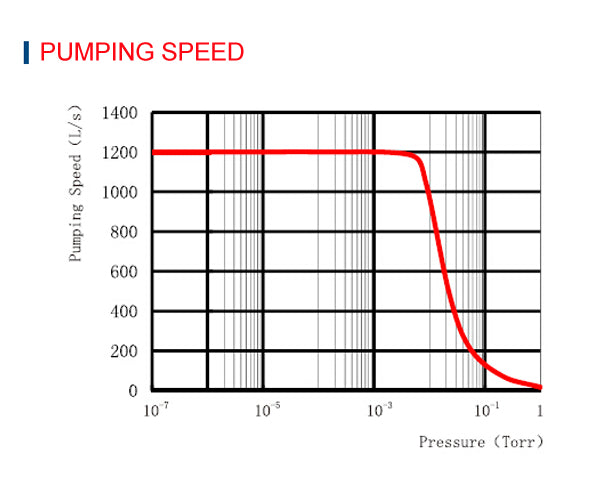

График быстроты откачки со страницы FF-200/1200E; ось давления — Torr, ось быстроты — л/с.
График быстроты откачки со страницы FF-200/1200E; ось давления — Torr, ось быстроты — л/с.

Документация и источники

Проверено 10 сентября 2026 года. Различия редакций, исполнений и условия измерений приведены в описании.
