KYKY F-100/150: 150 л/с по азоту. Изображение, технические характеристики, фланцы, охлаждение и контроллеры. Лаборатория Ликлаб.
Вакуумные насосы · KYKY
KYKY F-100/150. Изображение с официальной страницы производителя.
Турбомолекулярный насос с масляной смазкой для исследовательских установок, электронно-лучевой сварки и вакуумного контроля герметичности. Вход DN100 подходит для компактных высоковакуумных трактов; охлаждение выбирают с учётом температуры помещения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Быстрота откачки, л/с | N₂: 150; He: 100; H₂: 50; Ar: 130 |
| Предельное давление, Па | CF: 6×10⁻⁷; ISO-K: 6×10⁻⁶ |
| Входной фланец | DN100 CF / DN100 ISO-K |
| Выходной фланец | DN25 |
| Степень сжатия | N₂: 10⁶; He: 10²; H₂: 5×10²; Ar: 10⁶ |
| Максимальное непрерывное форвакуумное давление, Па | 200 |
| Номинальная частота вращения, об/мин | 42300 |
| Время запуска, мин | ≤3 |
| Охлаждение | Водяное или воздушное; воздушное при 5–32 °C |
| Расход охлаждающей воды, л/мин | ≥1 |
| Температура охлаждающей воды, °C | ≤25 |
| Максимальная мощность, Вт | ≤300 |
| Контроллеры, указанные производителем | FD-110A |
| Рекомендуемая быстрота форвакуумного насоса, л/с | 2 |
| Масса, кг | 8 |
Быстрота откачки зависит от газа. Предельное давление относится к указанному уплотнению и условиям производителя; давление в собранной системе зависит также от газовыделения, герметичности и проводимости тракта. Исполнение насоса и контроллер проверяют по паспорту конкретного изделия.
Подбор и комплектация
При выборе F-100/150 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.
Документация и происхождение данных
Характеристики и изображение: официальная карточка KYKY F-100/150. Дополнительные материалы: Каталог Ликлаб 2026, стр. 264 · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.
← Подбор оборудования в техническом каталоге
Контроллер привода
Исполнение насоса, контроллера и кабель сверяют по полному индексу и паспорту комплекта.
Инженерный подбор F-100/150
Основные параметры для согласования комплекта F-100/150:
| Параметр | Значение |
|---|---|
| Быстрота откачки, л/с | N₂: 150; He: 100; H₂: 50; Ar: 130 |
| Входной фланец | DN100 CF / DN100 ISO-K |
| Выходной фланец | DN25 |
| Максимальное непрерывное форвакуумное давление, Па | 200 |
| Номинальная частота вращения, об/мин | 42300 |
| Охлаждение | Водяное или воздушное; воздушное при 5–32 °C |
| Расход охлаждающей воды, л/мин | ≥1 |

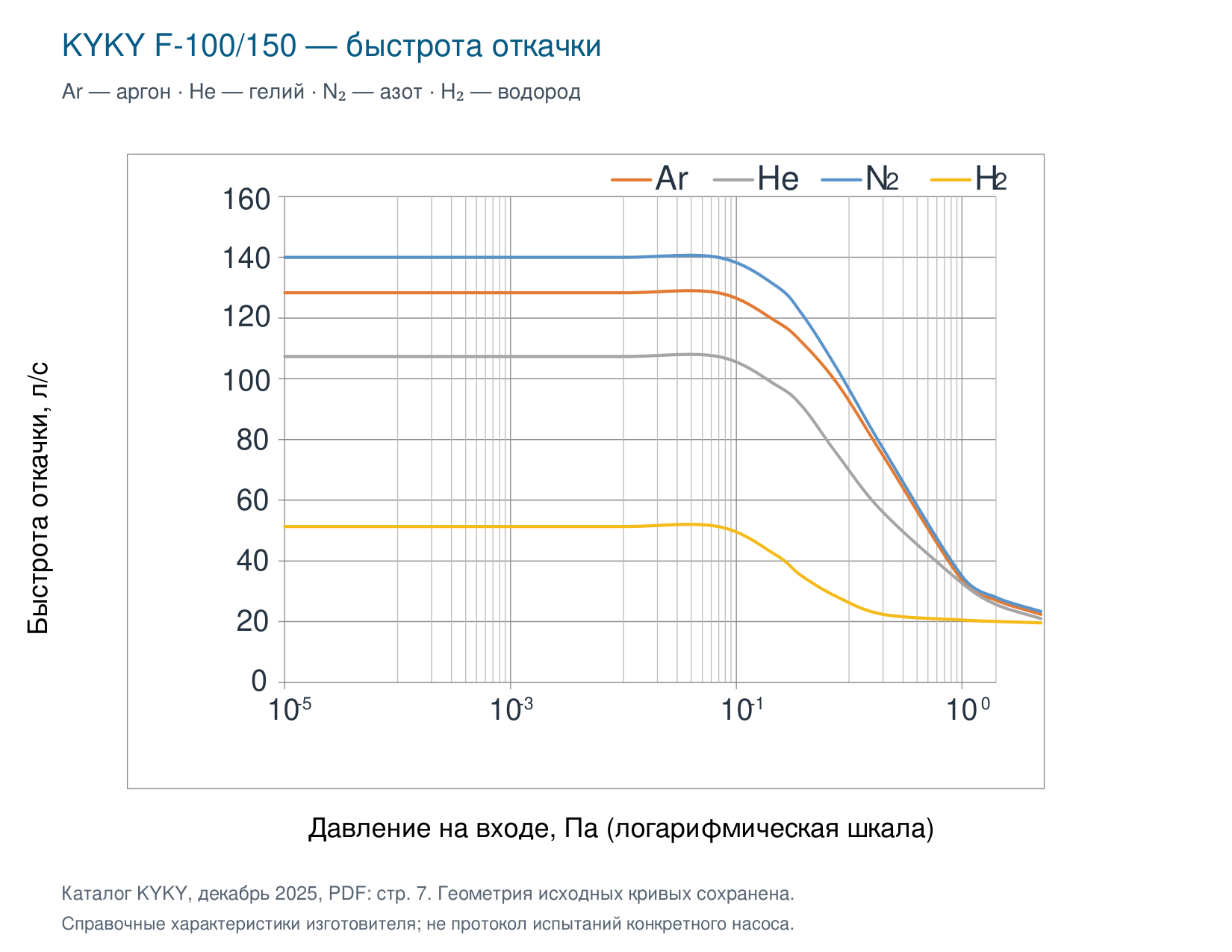

Кривые быстроты откачки
Быстрота откачки F-100/150 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.
По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.
Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 7 PDF.
От насоса к вакуумной системе
Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.
Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.
Для маслосмазываемого турбомолекулярного насоса проверяют положение установки, состояние системы смазки, охлаждение и условия запуска. Форвакуумный насос выбирают по допустимому давлению на выходе и потоку газа, а не только по номинальной быстроте высоковакуумной ступени.
Подбор и поставка в России
Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.
