Маслосмазываемый турбомолекулярный насос KYKY F-400/4500

Содержание карточки

Подбор комплекта · Кривые откачки · Расчёт системы · Поставка

KYKY F-400/4500: 4500 л/с по азоту. Изображение, технические характеристики, фланцы, охлаждение и контроллеры. Лаборатория Ликлаб.

Вакуумные насосы · KYKY

KYKY F-400/4500. Изображение с официальной страницы производителя.

Турбомолекулярный насос с масляной смазкой и быстротой откачки азота 4500 л/с. Рассчитан на применение в вакуумных технологических установках, в том числе для оптических, декоративных и ITO-покрытий.

Технические характеристики

Параметр	Значение
Быстрота откачки, л/с	N₂: 4500; He: 3200; H₂: 2000; Ar: 4200
Предельное давление, Па	2×10⁻⁶
Входной фланец	DN400 ISO-K
Выходной фланец	DN100 ISO-K
Степень сжатия	N₂: 5×10⁷; He: 10³; H₂: 5×10²; Ar: 5×10⁷
Максимальное непрерывное форвакуумное давление, Па	100
Номинальная частота вращения, об/мин	15300
Время запуска, мин	≤10
Охлаждение	Водяное
Расход охлаждающей воды, л/мин	≥1
Температура охлаждающей воды, °C	≤25
Максимальная мощность, Вт	≤1100
Контроллеры, указанные производителем	FD-III
Рекомендуемая быстрота форвакуумного насоса, л/с	30
Масса, кг	118

Быстрота откачки зависит от газа. Предельное давление относится к указанному уплотнению и условиям производителя; давление в собранной системе зависит также от газовыделения, герметичности и проводимости тракта. Исполнение насоса и контроллер проверяют по паспорту конкретного изделия.

Подбор и комплектация

При выборе F-400/4500 учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Характеристики и изображение: официальная карточка KYKY F-400/4500. Дополнительные материалы: Каталог Ликлаб 2026, стр. 264 · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.

← Подбор оборудования в техническом каталоге

Инженерный подбор F-400/4500

Основные параметры для согласования комплекта F-400/4500:

Параметр	Значение
Быстрота откачки, л/с	N₂: 4500; He: 3200; H₂: 2000; Ar: 4200
Входной фланец	DN400 ISO-K
Выходной фланец	DN100 ISO-K
Максимальное непрерывное форвакуумное давление, Па	100
Номинальная частота вращения, об/мин	15300
Охлаждение	Водяное
Расход охлаждающей воды, л/мин	≥1

Кривые быстроты откачки

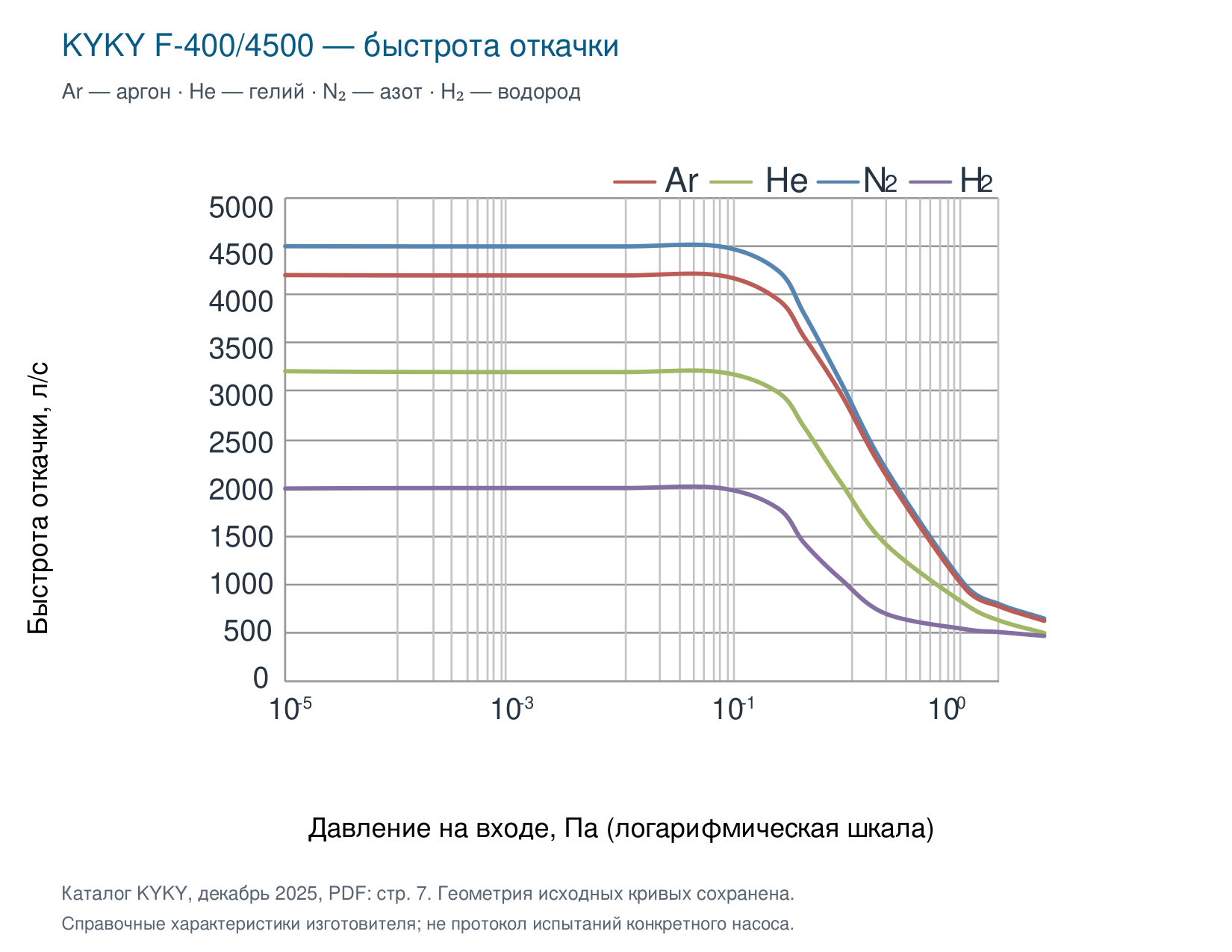

Быстрота откачки F-400/4500 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.

По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.

Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 7 PDF.

От насоса к вакуумной системе

Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.

Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.

Для маслосмазываемого турбомолекулярного насоса проверяют положение установки, состояние системы смазки, охлаждение и условия запуска. Форвакуумный насос выбирают по допустимому давлению на выходе и потоку газа, а не только по номинальной быстроте высоковакуумной ступени.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.

Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
