KYKY FF-250/1600G: вакуумный насос DN250, выход KF50. Характеристики по документам производителя, иллюстрации, монтаж и условия работы.
Вакуумные насосы · KYKY
KYKY FF-250/1600G. Изображение с официальной страницы производителя.
KYKY FF-250/1600G — турбомолекулярный вакуумный насос с входом DN250 ISO-K или CF250 и форвакуумным выходом KF50. Подшипники смазываются маслом; насос устанавливают вертикально с отклонением не более ± 5°.
Технические характеристики
| Параметр | Значение |
|---|---|
| Входной фланец | DN250 ISO-K (LF250) или CF250 |
| Выходной фланец | KF50 (DN50 ISO-KF) |
| Быстрота откачки, N₂ | 1600 л/с |
| Степень сжатия, N₂ | 10⁸ |
| Максимальный газовый поток, N₂ | 2500 sccm |
| Быстрота откачки, He | 1550 л/с |
| Максимальный газовый поток, He | 1850 sccm |
| Быстрота откачки, H₂ | 1000 л/с |
| Степень сжатия, H₂ | 5 × 10³ |
| Максимальный газовый поток, H₂ | 1450 sccm |
| Быстрота откачки, Ar | 640 л/с |
| Максимальный газовый поток, Ar | 950 sccm |
| Предельное давление, CF | 6 × 10⁻⁷ Па |
| Предельное давление, ISO-K | 6 × 10⁻⁶ Па |
| Максимальное непрерывное форвакуумное давление | 200 Па |
| Максимальное форвакуумное давление, N₂ | 650 Па |
| Номинальная частота вращения | 24 000 об/мин |
| Время разгона | ≤ 9 мин |
| Охлаждение | Водяное |
| Расход охлаждающей воды | ≥ 1 л/мин |
| Температура охлаждающей воды | ≤ 25 °C |
| Питание системы управления | 24 В DC / 220 В AC |
| Максимальная потребляемая мощность | ≤ 750 Вт |
| Модели контроллеров по каталогу | TCDP-II; FD-IIB; TD-II/TCP-II |
| Рекомендуемая быстрота форвакуумного насоса | 15 л/с |
| Масса, LF / CF | 47 / 50 кг |
| Смазка подшипников | Масляная |
| Подшипники | Керамические |
| Монтажная ориентация | Вертикально, отклонение не более ± 5° |
| Температура окружающей среды | 5–40 °C |
| Допустимая температура прогрева корпуса | ≤ 100 °C |
| Вибрация по руководству | ≤ 0,1 мкм |
| Объём заправки масла | 150 мл |
Условия работы и выбор исполнения
Рабочие параметры приведены по каталогу KYKY 2023, отдельно для каждого газа. Значения для азота нельзя автоматически использовать для гелия или водорода. sccm означает стандартный кубический сантиметр в минуту и описывает газовый поток. Максимальное непрерывное форвакуумное давление и максимальное давление для N₂ соответствуют разным режимам работы.
Предельное давление насоса не является гарантией давления в любой подключённой камере: результат зависит от чистоты системы, герметичности, газовыделения, температуры и выбранной форвакуумной ступени. В руководстве KYKY приведены также специальные условия испытаний с дополнительной высоковакуумной ступенью; эти значения нельзя смешивать с паспортной строкой каталога без учёта схемы откачки.
Частота вращения задаётся исполнением насоса и совместимым контроллером. При замене привода учитывают полное обозначение установленного насоса.
Перед запуском проверяют вертикальное положение корпуса, заправку масла, охлаждение и соответствие контроллера конкретному исполнению. Монтажные размеры и свободное пространство для соединений проверяют по чертежу; внешне похожие модели могут иметь разные подключения и ограничения.

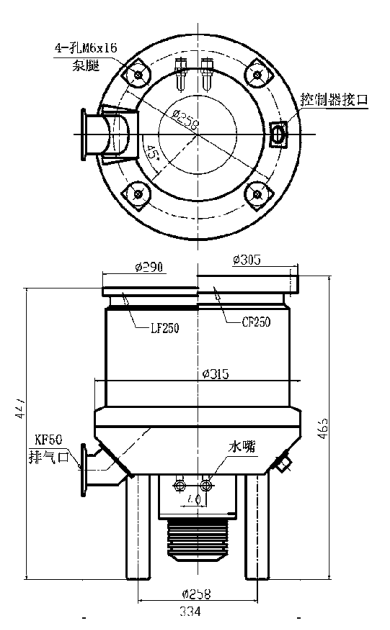

Монтажный чертёж
Монтажный чертёж KYKY FF-250/1600G. Руководство производителя 2022; размеры в миллиметрах.
Проверенные документы: Каталог KYKY Vacuum Generation, 2023 · Руководство KYKY по молекулярным насосам, 2022.
Подбор и комплектация
При выборе FF-250/1600G учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.
Документация и происхождение данных
Характеристики и изображение: официальная карточка KYKY FF-250/1600G. Дополнительные материалы: Каталог Ликлаб 2026, стр. 264 · Страница оборудования · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.
← Подбор оборудования в техническом каталоге
Инженерный подбор FF-250/1600G
Основные параметры для согласования комплекта FF-250/1600G:
| Параметр | Значение |
|---|---|
| Входной фланец | DN250 ISO-K (LF250) или CF250 |
| Выходной фланец | KF50 (DN50 ISO-KF) |
| Быстрота откачки, N₂ | 1600 л/с |
| Быстрота откачки, He | 1550 л/с |
| Быстрота откачки, H₂ | 1000 л/с |
| Быстрота откачки, Ar | 640 л/с |
| Максимальное непрерывное форвакуумное давление | 200 Па |

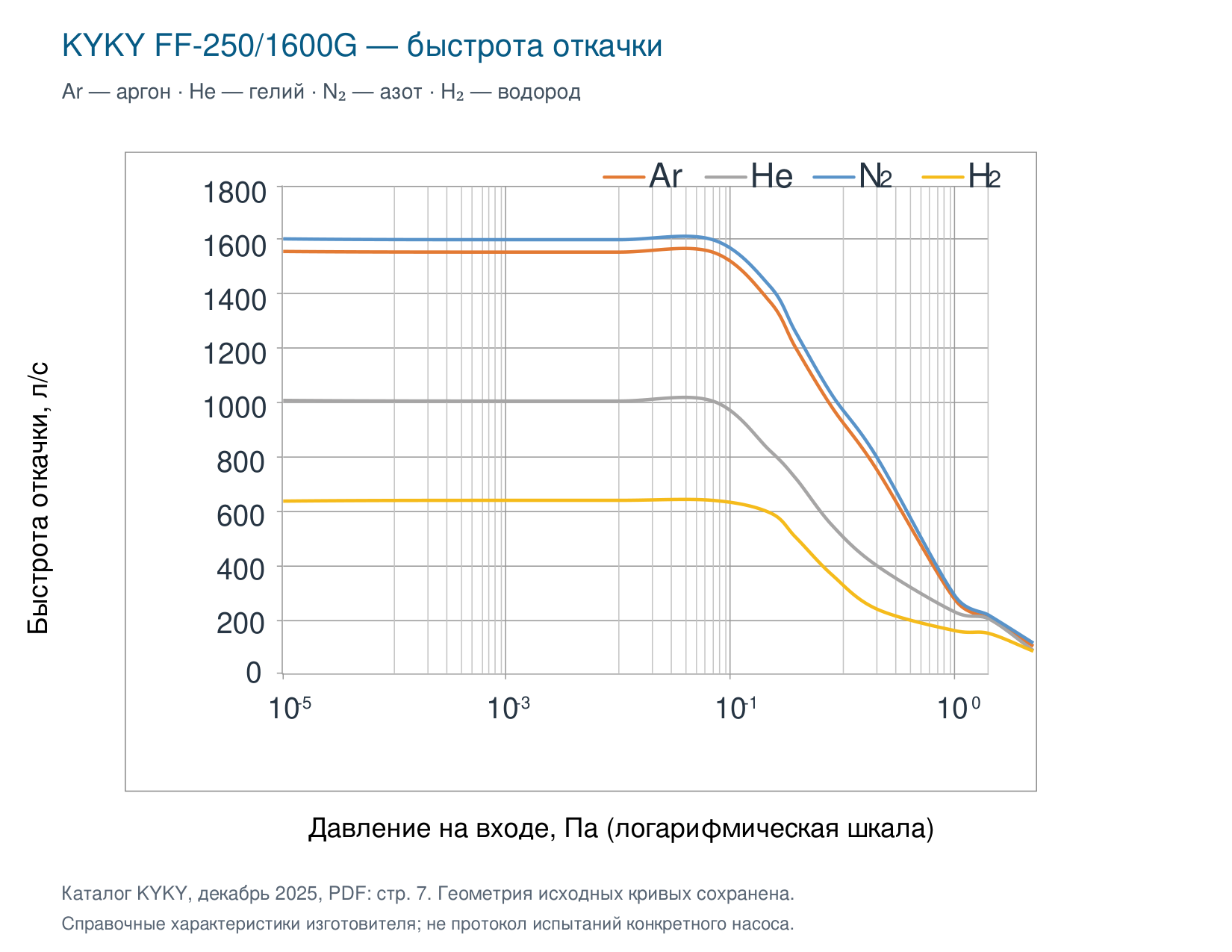

Кривые быстроты откачки
Быстрота откачки FF-250/1600G в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.
По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.
Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 7 PDF.
От насоса к вакуумной системе
Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.
Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.
Для маслосмазываемого турбомолекулярного насоса проверяют положение установки, состояние системы смазки, охлаждение и условия запуска. Форвакуумный насос выбирают по допустимому давлению на выходе и потоку газа, а не только по номинальной быстроте высоковакуумной ступени.
Подбор и поставка в России
Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.
Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
