Турбонасос KYKY FF-250/2000A с консистентной смазкой

Содержание карточки

Подбор комплекта · Кривые откачки · Расчёт системы · Поставка

KYKY FF-250/2000A: вакуумный насос DN250, выход KF50. Характеристики по документам производителя, иллюстрации, монтаж и условия работы.

Вакуумные насосы · KYKY

KYKY FF-250/2000. Фото базового исполнения серии; вариант FF-250/2000A показан на чертеже ниже.

KYKY FF-250/2000A — турбомолекулярный вакуумный насос с входом DN250 ISO-K или CF250 и форвакуумным выходом KF50. Подшипники имеют пластичную смазку; руководство допускает произвольную монтажную ориентацию.

Технические характеристики

Параметр	Значение
Входной фланец	DN250 ISO-K (LF250) или CF250
Выходной фланец	KF50 (DN50 ISO-KF)
Быстрота откачки, N₂	2000 л/с
Степень сжатия, N₂	10⁸
Максимальный газовый поток, N₂	3200 sccm
Быстрота откачки, He	1600 л/с
Степень сжатия, He	10⁴
Максимальный газовый поток, He	2400 sccm
Быстрота откачки, H₂	740 л/с
Степень сжатия, H₂	6 × 10³
Максимальный газовый поток, H₂	1850 sccm
Быстрота откачки, Ar	1900 л/с
Степень сжатия, Ar	10⁹
Максимальный газовый поток, Ar	1200 sccm
Предельное давление, CF	6 × 10⁻⁷ Па
Предельное давление, ISO-K	6 × 10⁻⁶ Па
Максимальное непрерывное форвакуумное давление	200 Па
Максимальное форвакуумное давление, N₂	650 Па
Номинальная частота вращения	24 000 об/мин
Время разгона	≤ 9 мин
Охлаждение	Водяное
Расход охлаждающей воды	≥ 1 л/мин
Температура охлаждающей воды	≤ 25 °C
Питание системы управления	24 В DC / 220 В AC
Максимальная потребляемая мощность	≤ 750 Вт
Модели контроллеров по каталогу	TCDP-II; FD-IIB; TD-II/TCP-II
Рекомендуемая быстрота форвакуумного насоса	15 л/с
Масса, LF / CF	32 / 35 кг
Смазка подшипников	Пластичная смазка
Подшипники	Керамические
Монтажная ориентация	Произвольная
Температура окружающей среды	5–40 °C
Допустимая температура прогрева корпуса	≤ 100 °C
Вибрация по руководству	≤ 0,1 мкм
Порт напуска KF16	Показан на монтажном чертеже

Условия работы и выбор исполнения

Рабочие параметры приведены по каталогу KYKY 2023, отдельно для каждого газа. Значения для азота нельзя автоматически использовать для гелия или водорода. sccm означает стандартный кубический сантиметр в минуту и описывает газовый поток. Максимальное непрерывное форвакуумное давление и максимальное давление для N₂ соответствуют разным режимам работы.

Предельное давление насоса не является гарантией давления в любой подключённой камере: результат зависит от чистоты системы, герметичности, газовыделения, температуры и выбранной форвакуумной ступени. В руководстве KYKY приведены также специальные условия испытаний с дополнительной высоковакуумной ступенью; эти значения нельзя смешивать с паспортной строкой каталога без учёта схемы откачки.

Насос с пластичной смазкой подшипников может устанавливаться под любым углом согласно руководству. Смазываемые подшипники не означают полностью бессмазочную конструкцию. Монтажные размеры и свободное пространство для соединений проверяют по чертежу; внешне похожие модели могут иметь разные подключения и ограничения.

У базовых FF-200/1300 и FF-250/2000 нет порта напуска KF16; исполнения N/A имеют такой порт. Чертёж конкретного варианта позволяет проверить его расположение. Исполнение FF-200/1300F допускает водяное или воздушное охлаждение согласно каталогу.

Монтажный чертёж

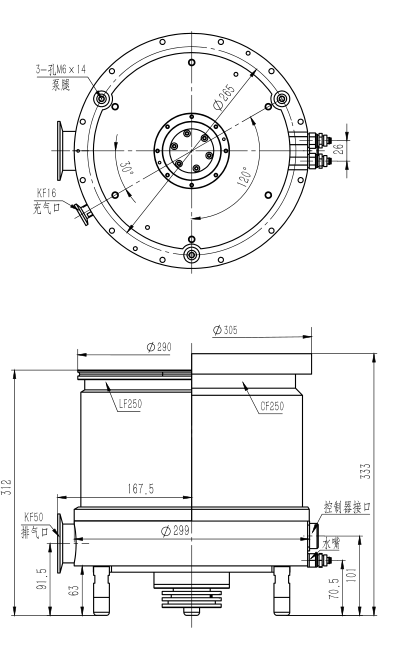

Монтажный чертёж KYKY FF-250/2000N, FF-250/2000A. Руководство производителя 2022; размеры в миллиметрах.

Проверенные документы: Каталог KYKY Vacuum Generation, 2023 · Руководство KYKY по молекулярным насосам, 2022.

Подбор и комплектация

При выборе FF-250/2000A учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 265 · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.

← Подбор оборудования в техническом каталоге

Инженерный подбор FF-250/2000A

Основные параметры для согласования комплекта FF-250/2000A:

Параметр	Значение
Входной фланец	DN250 ISO-K (LF250) или CF250
Выходной фланец	KF50 (DN50 ISO-KF)
Быстрота откачки, N₂	2000 л/с
Быстрота откачки, He	1600 л/с
Быстрота откачки, H₂	740 л/с
Быстрота откачки, Ar	1900 л/с
Максимальное непрерывное форвакуумное давление	200 Па

Кривые быстроты откачки

Быстрота откачки FF-250/2000 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.

Характеристика базовой модели: FF-250/2000. Для расчёта системы используют характеристику выбранного исполнения.

По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.

Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 16 PDF.

От насоса к вакуумной системе

Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.

Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.

Приборные и пластично-смазываемые исполнения выбирают с учётом чистоты вакуума, вибрации и допустимого монтажного положения. Описанное в каталоге преимущество керамических подшипников не отменяет регламент обслуживания конкретной модели. Газовая нагрузка и охлаждение должны оставаться в пределах паспорта.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.

Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
