KYKY CCQ-500B — крупногабаритный пневматический шиберный вакуумный клапан DN500 с боковым расположением пневмоцилиндра, сильфонным уплотнением и фланцами ISO-F. Клапан служит для перекрытия и изоляции вакуумной магистрали.
Вакуумные затворы и клапаны · KYKY · Ликлаб
Характеристики · Чертежи и размеры · Подбор и эксплуатация · Поставка
KYKY CCQ, крупногабаритная серия DN500–DN1250. Фото серии со страницы изготовителя; внешнее исполнение и размеры зависят от модели.
Шиберный затвор CCQ-500B предназначен для отсечения вакуумной линии и разделения объёмов камеры и откачной системы. При полностью открытом затворе проход освобождается для газового потока. Выбор привода определяется схемой управления установкой и требованиями к блокировкам.
Технические характеристики CCQ-500B
| Параметр | Значение |
|---|---|
| Назначение | Перекрытие и изоляция вакуумной магистрали |
| Условный проход | DN500 |
| Фланцевые исполнения | ISO-F |
| Диапазон применения | 10⁻⁶–10⁵ Па |
| Допустимый поток течи | ≤ 1,3 × 10⁻¹⁰ Па·м³/с |
| Привод | Пневматический |
| Давление сжатого воздуха по каталогу 2023 | 0,6–0,7 МПа |
| Индикация положения | Магнитный датчик положения |
| Прогрев в открытом положении | 150 °C |
| Прогрев в закрытом положении | 120 °C |
| Монтажная ориентация | Горизонтально или вертикально вверх |
| Масса по каталогу | 312 кг |
| Рабочая среда | Воздух и некоррозионные газы |
| Направление перепада давления | Одностороннее в стандартном исполнении; обратное давление не допускается |
| Уплотнение подвижного механизма | Сварной сильфон из стали 316L |
Параметры приведены для указанного исполнения. Поток течи выражен в Па·м³/с; 1 Па·м³/с = 10 мбар·л/с. Давление: 1 МПа = 10 бар, 1 Па = 0,01 мбар.
Монтажные чертежи и размеры
Буквенные обозначения сохранены для сопоставления с документацией производителя. Линейные размеры указаны в миллиметрах. Нажмите на чертёж для просмотра в полном размере.

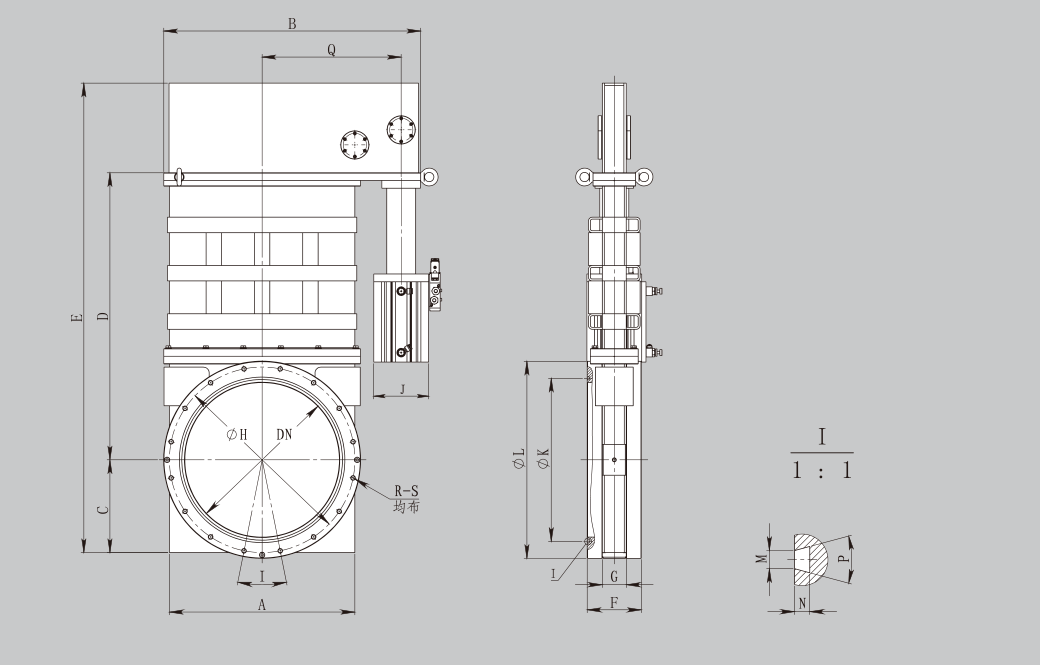

CCQ большого прохода: ISO-F. Заводской чертёж серии; размеры CCQ-500B определяются таблицей выбранного исполнения.
Присоединительные размеры определяются заводским монтажным чертежом выбранного исполнения.
Подбор и условия эксплуатации
Согласуйте полный индекс CCQ-500B, тип фланцев и монтажные размеры. Обозначение DN относится к условному проходу и не задаёт наружный диаметр фланца или расположение отверстий. Размеры CF и ISO-F не взаимозаменяемы.
Крупные CCQ и GCQ по умолчанию рассчитаны на односторонний перепад давления. Обратное направление нагрузки требует отдельного согласования с изготовителем.
Проверяйте направление перепада давления и допустимые условия открытия. Диапазон вакуумного давления, поток течи и давление воздуха для привода — разные параметры; их нельзя подменять друг другом.
Расположите затвор в соответствии с монтажной ориентацией в таблице и оставьте место для привода, кабелей и обслуживания. Массу крупного затвора учитывают в опорах; ответные фланцы не должны воспринимать нерасчётную нагрузку.
Температуры в таблице относятся к прогреву при указанном положении затвора. Допуски электропривода, датчиков, пневмораспределителя и кабелей проверяют отдельно по комплектации.
Особенности исполнения
Пневмоцилиндр перемещает запорный узел; направление движения задаётся распределением сжатого воздуха. Магнитный датчик сообщает положение клапана. Это пневматическое исполнение; параметры ручного привода к нему не относятся.
Допустимый поток течи характеризует герметичность и выражается в Па·м³/с. Рабочий диапазон давления не является допустимым перепадом при открытии. Для переключения проверяют условия эксплуатации конкретного исполнения, доступное давление воздуха и схему управления.
Температурные ограничения при прогреве различаются для открытого и закрытого положения. При монтаже учитывают массу, расположение привода и нагрузки на фланцы ISO-F; опоры системы выбирают по монтажной документации.
Изготовитель отдельно указывает: крупногабаритные затворы в стандартном исполнении рассчитаны на одностороннее приложение перепада давления. Обратное давление не допускается. Направление установки определяют по маркировке и документации клапана.
У серии CCQ пневмоцилиндр расположен сбоку, а подвижный механизм уплотнён сварным сильфоном из стали 316L. Материал сильфона не означает, что весь клапан изготовлен из той же стали.
Монтажные размеры и ответные фланцы крупного затвора CCQ определяются заводским чертежом выбранного исполнения.
