Ручной сверхвысоковакуумный шиберный клапан KYKY UC-200A. Тип: ручной сверхвысоковакуумный шиберный клапан; Условный проход: DN200; Фланец: CF
Вакуумная арматура · KYKY
Ручной сверхвысоковакуумный шиберный клапан KYKY UC-200A. Раздел: Вакуумная арматура и измерительные узлы.

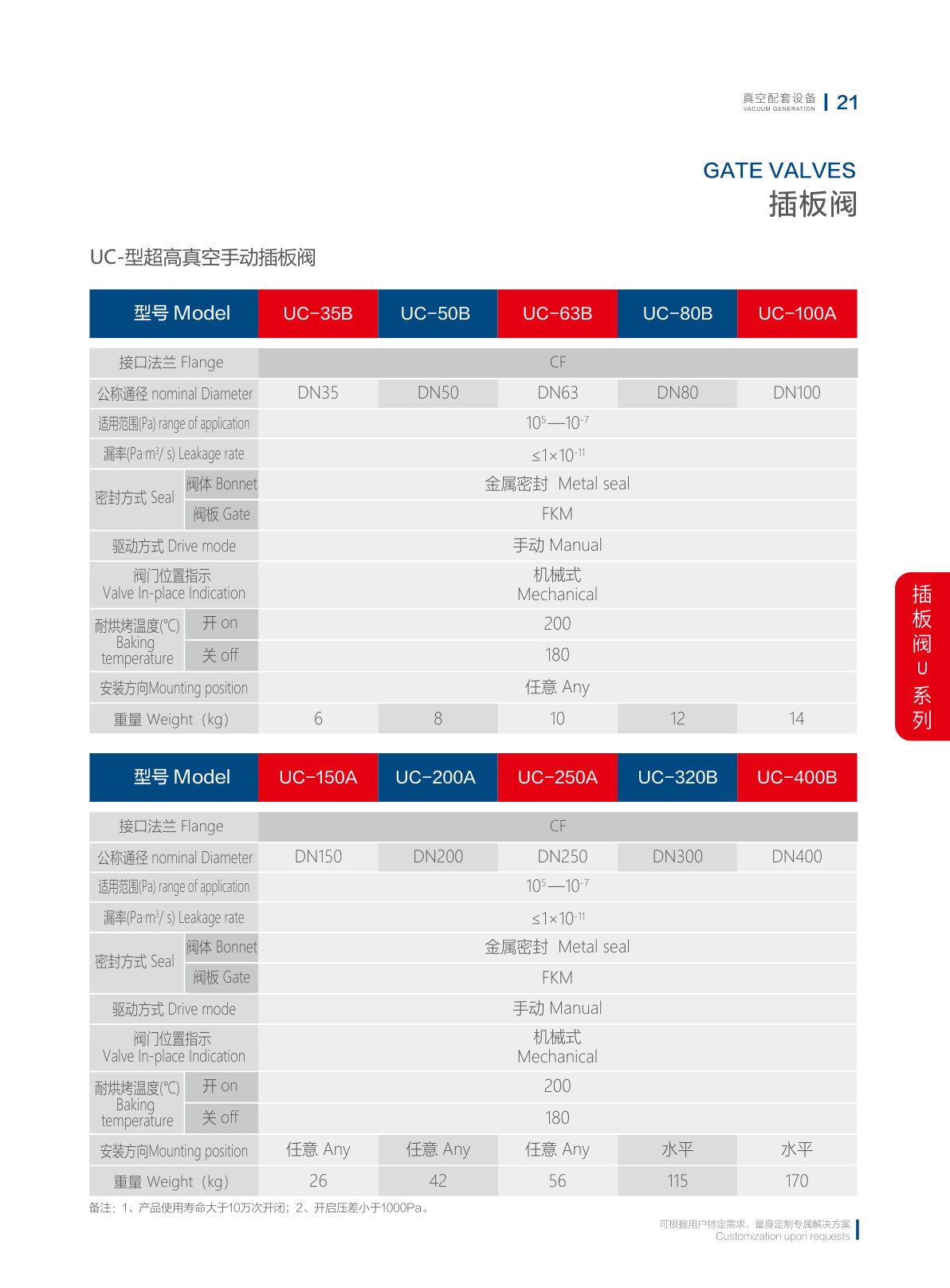

Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | ручной сверхвысоковакуумный шиберный клапан |
| Условный проход | DN200 |
| Фланец | CF |
| Диапазон применения | 10^5 ... 10^-7 Па |
| Утечка | ≤1×10^-11 Па·м³/с |
| Уплотнение корпуса | металлическое |
| Уплотнение затвора | FKM |
| Привод | ручной |
| Индикация положения | механическая |

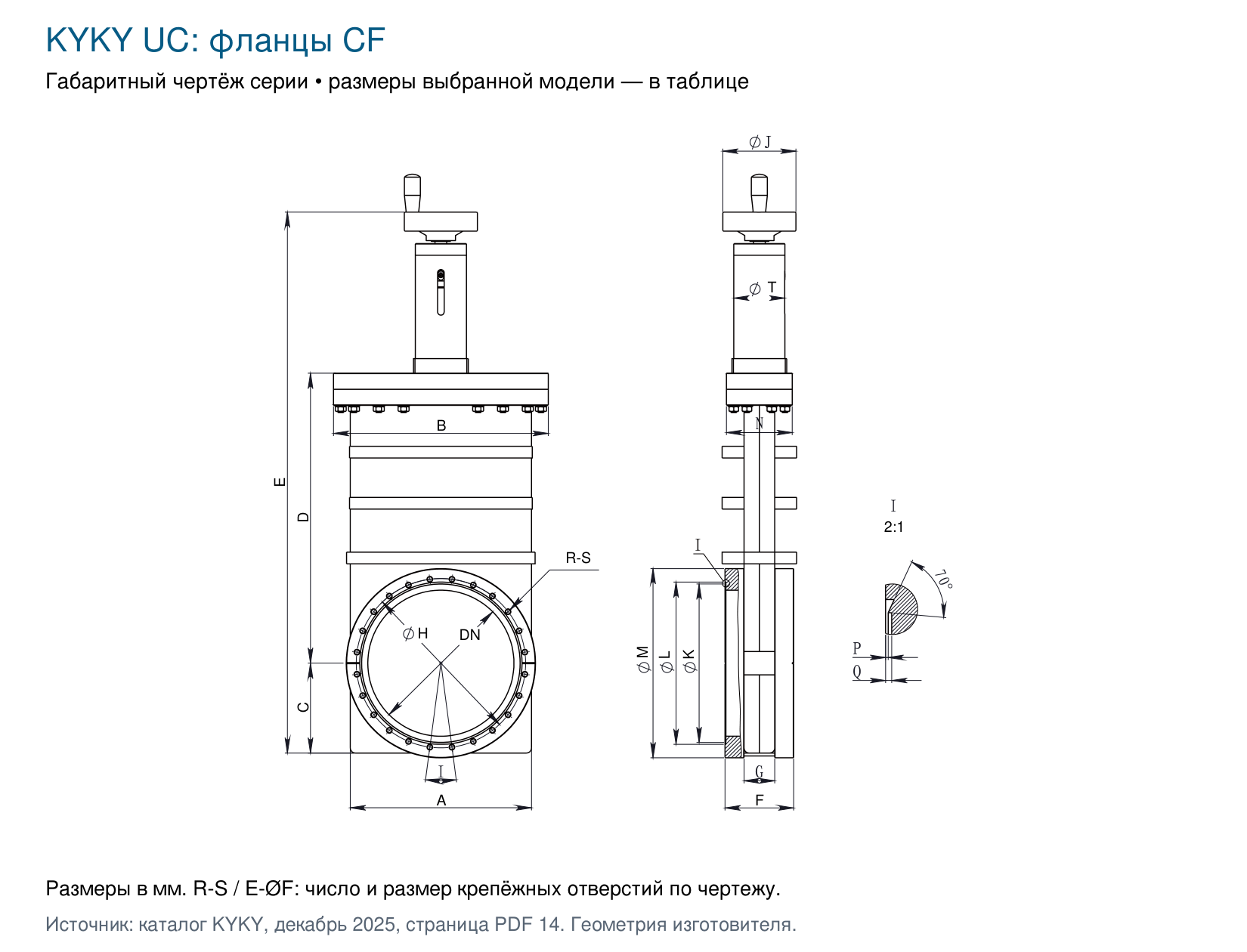

| Размер Колонка 2 | CF200 |
| Размер A | 248 |
| Размер B | 294 |
| Размер C | 123 |
| Размер D | 397 |
| Размер E | 740.5 |
| Размер F | 94 |
| Размер G | 42 |
| Размер H | 231.8 |
| Размер I | 15 |
| Размер J | 100 |
| Размер K | 217 |
| Размер L | 222.1 |
| Размер M | 259 |
| Размер N | 90 |
| Размер P | 0.5 |
| Размер Q | 1.2 |
| Размер R-S | 24-M8 |
| Размер T | 70 |
Подбор и комплектация
При подборе UC-200A сопоставляют обозначение, присоединение, материал и размеры с ответной частью. Для запасной части проверяют модель и ревизию оборудования. Совпадение стандарта фланца или внешнего вида само по себе не подтверждает взаимозаменяемость.
Источники: Каталог Ликлаб 2026, стр. 276 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
