KYKY CXF-250/2302CS — турбомолекулярный насос с активной магнитной подвеской ротора. Быстрота откачки по азоту 2360 л/с, вход DN250 ISO-F, выход KF40. Работает с вынесенным контроллером CXFD-1001S.
Турбомолекулярные насосы · KYKY CXF
CXF-250/2302CS — фотография с официальной страницы KYKY.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип насоса | Турбомолекулярный, с активной магнитной подвеской ротора |
| Входной фланец | DN250 ISO-F или DN250 CF |
| Выходной фланец | KF40 |
| Быстрота откачки по N₂ | 2360 л/с |
| Быстрота откачки по Ar | 2260 л/с |
| Быстрота откачки по He | 1980 л/с |
| Быстрота откачки по H₂ | 1250 л/с |
| Степень сжатия по N₂ | > 10⁸ |
| Степень сжатия по Ar | > 10⁸ |
| Степень сжатия по He | > 10⁴ |
| Степень сжатия по H₂ | > 10³ |
| Предельное давление, эластомерное уплотнение | 10⁻⁷ Па |
| Предельное давление, металлическое уплотнение | 10⁻⁸ Па |
| Максимальный мгновенный поток на входе | 1500 sccm |
| Порт защитного газа | KF10 — опция |
| Рекомендуемый расход защитного газа | 50 sccm |
| Допустимое внешнее магнитное поле | Радиальное: 3 мТл; осевое: 15 мТл |
| Частота вращения ротора | 30000 об/мин |
| Время запуска | ≤ 9 мин |
| Время останова | ≤ 12 мин |
| Охлаждение | Водяное |
| Расход охлаждающей воды | 3 л/мин |
| Температура охлаждающей воды | 20 ± 5 °C |
| Электропитание | 220 В AC ±10 %, 50 Гц или 110 В AC ±10 %, 60 Гц |
| Максимальная мощность | 1000 Вт |
| Контроллер по документации | CXFD-1001S |
| Рекомендуемая быстрота откачки форвакуумного насоса | ≥ 22 л/с |
| Масса | 60 кг |
| Длина кабеля управления | 5 или 10 м — опция |
Устройство, исполнение и условия применения
Насос CXF-250/2302CS относится к серии CXF с активной электромагнитной подвеской ротора. Такая конструкция применяется в высоковакуумных системах научных исследований, анализа и технологических процессов. Значения быстроты откачки приведены отдельно для азота, аргона, гелия и водорода; число в обозначении модели не заменяет эти характеристики.
Предварительное вакуумирование и отвод газа с выхода KF40 обеспечивает отдельный форвакуумный насос. Для CXF-250/2302CS изготовитель рекомендует быстроту откачки форвакуумного насоса не менее 22 л/с. Это значение не является предельным форвакуумным давлением. Максимальный мгновенный входной поток 1500 sccm также нельзя использовать как давление или допустимую непрерывную газовую нагрузку.
sccm — стандартный кубический сантиметр в минуту, единица расхода газа. Выбор форвакуумной ступени и рабочего режима учитывает состав газа, требуемое давление и нагрузку процесса; сама таблица насоса не подтверждает совместимость со всеми агрессивными или конденсируемыми средами.
Варианты с эластомерным и металлическим уплотнениями имеют разные каталожные предельные давления: 10⁻⁷ и 10⁻⁸ Па соответственно. Эти значения относятся к насосу и указанному типу уплотнения. Давление в подключённой камере зависит также от её герметичности, газовыделения и проводимости соединений.
Водяное охлаждение: 3 л/мин при 20 ± 5 °C. В таблице изготовителя приведены два варианта сетевого питания; автоматическое переключение напряжения не заявлено. Подключение, контроллер CXFD-1001S, кабель и исполнение фланца сверяют с паспортом конкретного комплекта.
Температура нагрева для этого исполнения в модельной таблице не задана. Значения 60–70 °C из колонок CV/CVS не приписываются данному насосу.
Фотография взята с официальной страницы точной модели. Для некоторых пар исполнений KYKY публикует одно и то же изображение; внешний вид показан по источнику, а численные характеристики сведены отдельно для выбранного обозначения.
Документация: Официальная страница CXF-250/2302CS · Каталог KYKY: вакуумное оборудование, декабрь 2025 — стр. 22 PDF.
Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.
Документация и связанные материалы
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 286 · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.
Инженерный подбор CXF-250/2302CS
Основные параметры для согласования комплекта CXF-250/2302CS:
| Параметр | Значение |
|---|---|
| Входной фланец | DN250 ISO-F или DN250 CF |
| Выходной фланец | KF40 |
| Быстрота откачки по N₂ | 2360 л/с |
| Быстрота откачки по Ar | 2260 л/с |
| Быстрота откачки по He | 1980 л/с |
| Быстрота откачки по H₂ | 1250 л/с |
| Частота вращения ротора | 30000 об/мин |
Кривые быстроты откачки

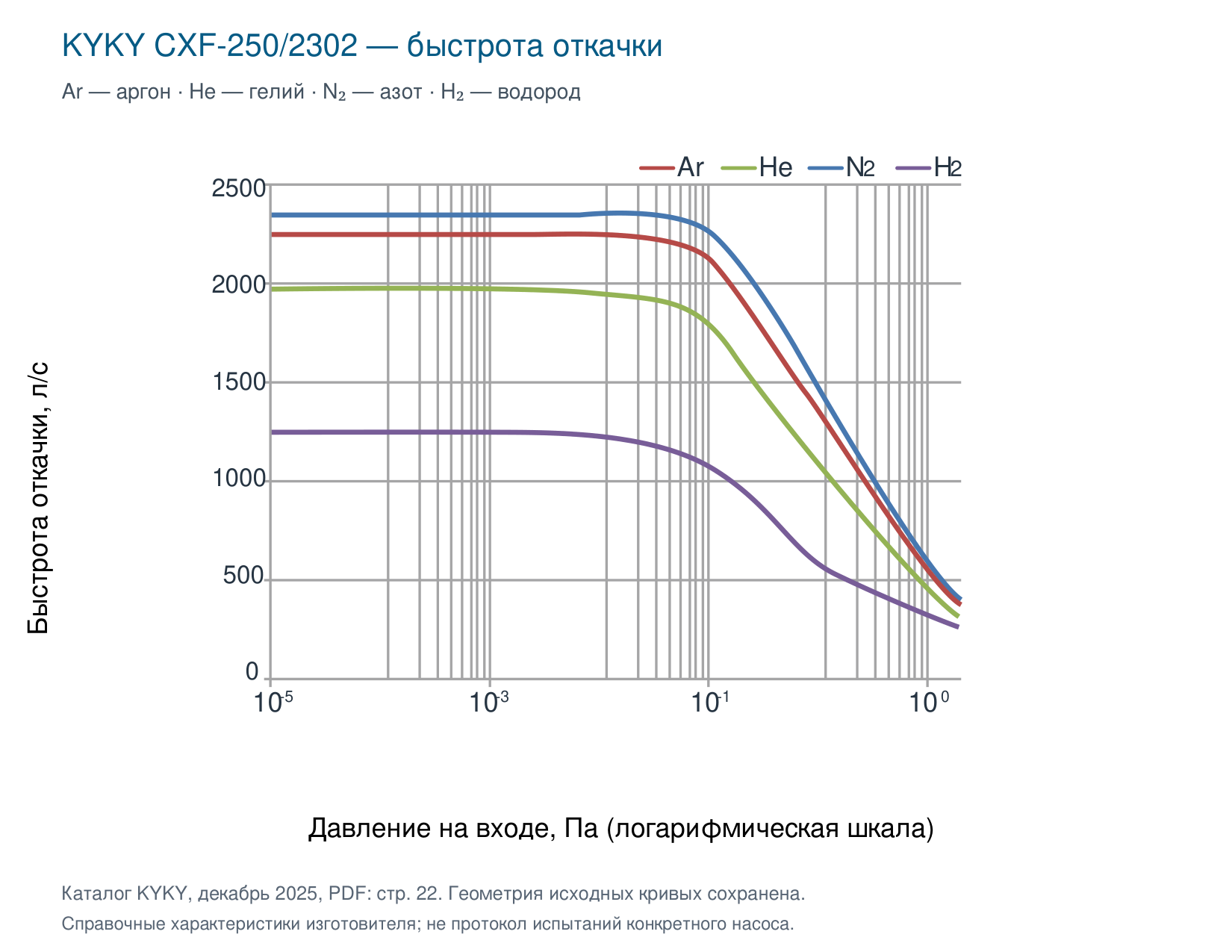

Быстрота откачки CXF-250/2302 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.
По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.
Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 22 PDF.
От насоса к вакуумной системе
Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.
Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.
Активный магнитный подвес удерживает ротор по пяти степеням свободы с обратной связью по положению. При подборе проверяют допустимое внешнее магнитное поле, охлаждение и контроллер. Исполнения с подогревом, продувкой и разными присоединениями выбирают по полному индексу, а не только по диаметру входа.
Подбор и поставка в России
Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.
Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
