KYKY FF-160/700A

Содержание карточки

Подбор комплекта · Кривые откачки · Расчёт системы · Поставка

KYKY FF-160/700A: комбинированный турбомолекулярный насос DN160, выход KF40. Характеристики, фото и чертёж, условия откачки, охлаждения и монтажа по документам производителя.

Вакуумные насосы · KYKY

KYKY FF-160/700. Фото базового исполнения серии из каталога 2023; конструкция варианта FF-160/700A показана на чертеже ниже.

KYKY FF-160/700A — комбинированный турбомолекулярный насос с входом DN160 ISO-K или CF160 и форвакуумным выходом KF40. Использует пластичную смазку подшипников и допускает монтаж в произвольной ориентации.

Технические характеристики

Параметр	Значение
Входной фланец	DN160 ISO-K (LF160) или CF160
Выходной фланец	KF40 (DN40 ISO-KF)
Быстрота откачки, N₂	700 л/с
Степень сжатия, N₂	10⁹
Максимальный газовый поток, N₂	1400 sccm
Быстрота откачки, He	580 л/с
Степень сжатия, He	10⁷
Максимальный газовый поток, He	1000 sccm
Быстрота откачки, H₂	260 л/с
Степень сжатия, H₂	6 × 10⁶
Максимальный газовый поток, H₂	800 sccm
Быстрота откачки, Ar	680 л/с
Степень сжатия, Ar	10⁹
Максимальный газовый поток, Ar	550 sccm
Предельное давление, ISO-K	6 × 10⁻⁷ Па
Предельное давление, CF	6 × 10⁻⁸ Па
Максимальное непрерывное форвакуумное давление	300 Па
Максимальное форвакуумное давление, N₂	550 Па
Номинальная частота вращения	36 000 об/мин
Время разгона	≤ 7 мин
Охлаждение	Водяное
Расход охлаждающей воды	≥ 1 л/мин
Температура охлаждающей воды	≤ 25 °C
Питание системы управления	220 ± 22 В AC
Максимальная потребляемая мощность	≤ 500 Вт
Модели контроллеров по каталогу	TCDP-II; FD-IIB; TD-II/TCP-II
Рекомендуемая быстрота форвакуумного насоса	4–8 л/с
Масса, LF / CF	19 / 20,5 кг
Смазка подшипников	Пластичная смазка
Подшипники	Керамические
Монтажная ориентация	Произвольная
Температура окружающей среды	5–40 °C
Допустимая температура прогрева корпуса	≤ 100 °C
Вибрация по руководству	≤ 0,1 мкм
Порт напуска KF16	Предусмотрен у исполнений N и A

Условия работы и выбор исполнения

Быстрота откачки, степень сжатия и допустимый газовый поток зависят от газа: значения для азота, гелия, водорода и аргона приведены раздельно. sccm — стандартный кубический сантиметр в минуту; это единица газового потока, а не геометрический объём насоса. Максимальное непрерывное форвакуумное давление 300 Па и максимальное значение для азота 550 Па относятся к разным режимам.

Таблица характеристик и масса для LF/CF взяты из каталога 2023. Условия монтажа, смазки и прогрева дополнены из руководства 2022. В руководстве достижение предельного давления CF связано с водяным охлаждением и схемой форвакуумной откачки с дополнительным диффузионным или турбомолекулярным насосом. Значение предельного давления не гарантирует такое же давление в любой присоединённой камере.

У базового FF-160/700 нет порта напуска KF16. У FF-160/700N и FF-160/700A он предусмотрен. FF-160/700F отличается исполнением с возможностью воздушного охлаждения и большей массой. Наличие пластичной смазки означает смазываемые подшипники: обозначение «полностью без смазки» для этой серии некорректно.

Монтажный чертёж

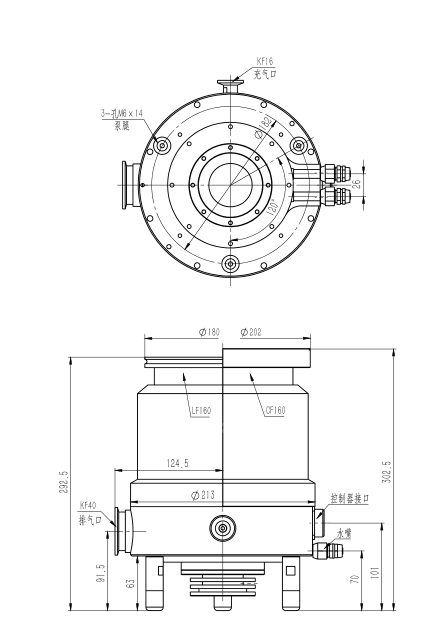

Монтажный чертёж KYKY FF-160/700N и FF-160/700A из руководства производителя. Размеры в миллиметрах.

Проверенные документы: Каталог KYKY Vacuum Generation, 2023 · Руководство KYKY по молекулярным насосам, 2022.

Подбор и комплектация

При выборе FF-160/700A учитывают газовую нагрузку, давление в камере и проводимость магистрали. Быстрота откачки относится к условиям, указанным в таблице; рабочая быстрота у изделия может быть ниже. Питание, охлаждение и комплект присоединений согласуют для выбранного исполнения.

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 289 · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.

← Подбор оборудования в техническом каталоге

Инженерный подбор FF-160/700A

Основные параметры для согласования комплекта FF-160/700A:

Параметр	Значение
Входной фланец	DN160 ISO-K (LF160) или CF160
Выходной фланец	KF40 (DN40 ISO-KF)
Быстрота откачки, N₂	700 л/с
Быстрота откачки, He	580 л/с
Быстрота откачки, H₂	260 л/с
Быстрота откачки, Ar	680 л/с
Максимальное непрерывное форвакуумное давление	300 Па

Кривые быстроты откачки

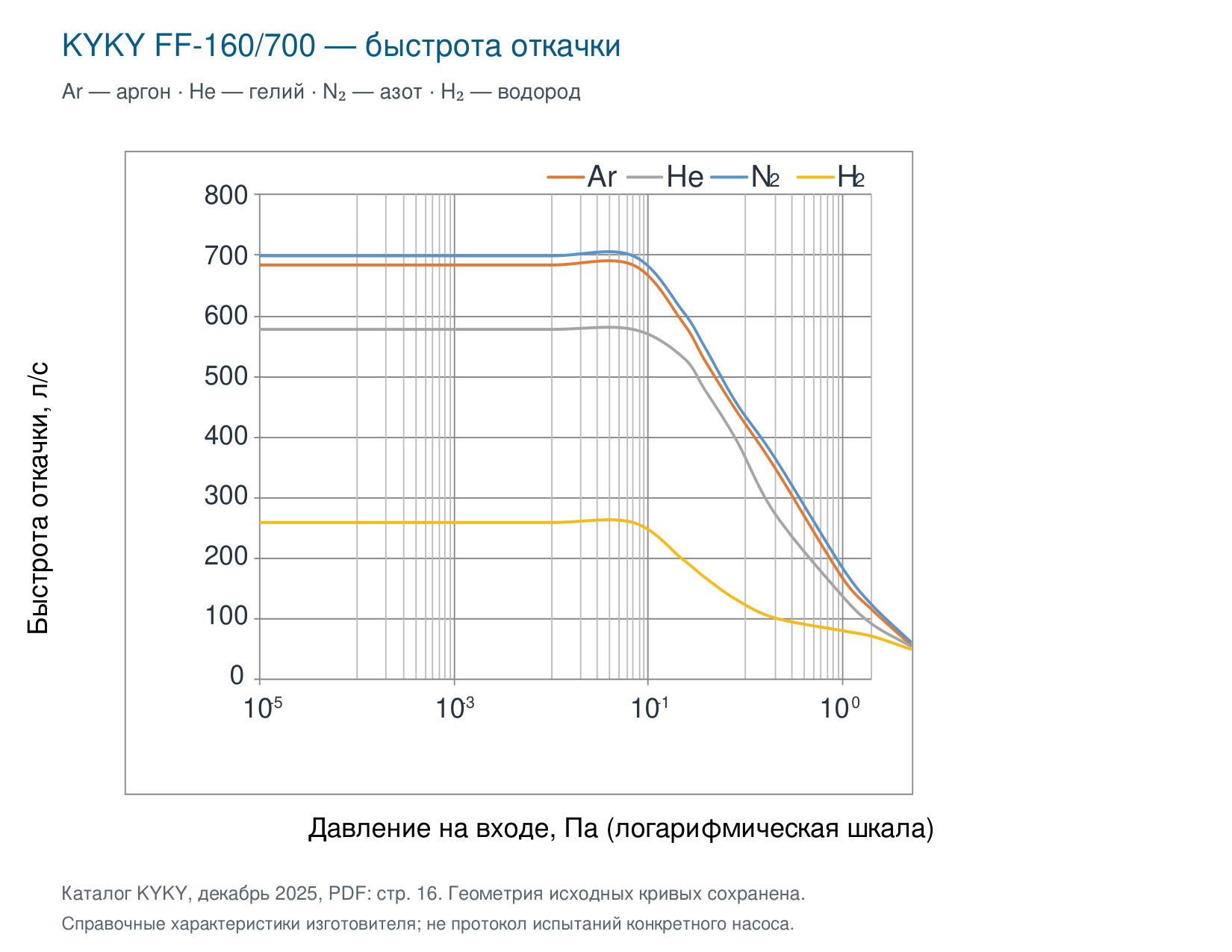

Быстрота откачки FF-160/700 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.

Характеристика базовой модели: FF-160/700. Для расчёта системы используют характеристику выбранного исполнения.

По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.

Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 16 PDF.

От насоса к вакуумной системе

Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.

Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.

Приборные и пластично-смазываемые исполнения выбирают с учётом чистоты вакуума, вибрации и допустимого монтажного положения. Описанное в каталоге преимущество керамических подшипников не отменяет регламент обслуживания конкретной модели. Газовая нагрузка и охлаждение должны оставаться в пределах паспорта.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.

Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
