XST STFJ-2000Q — высоковакуумная система с камерой

STFJ-2000Q — комплекс XST для получения высокого вакуума в камере при научных исследованиях и технологических процессах. В состав входят молекулярный насос и форвакуумный пластинчато-роторный насос серии STP.

Содержание карточки

Вакуумные системы и установки

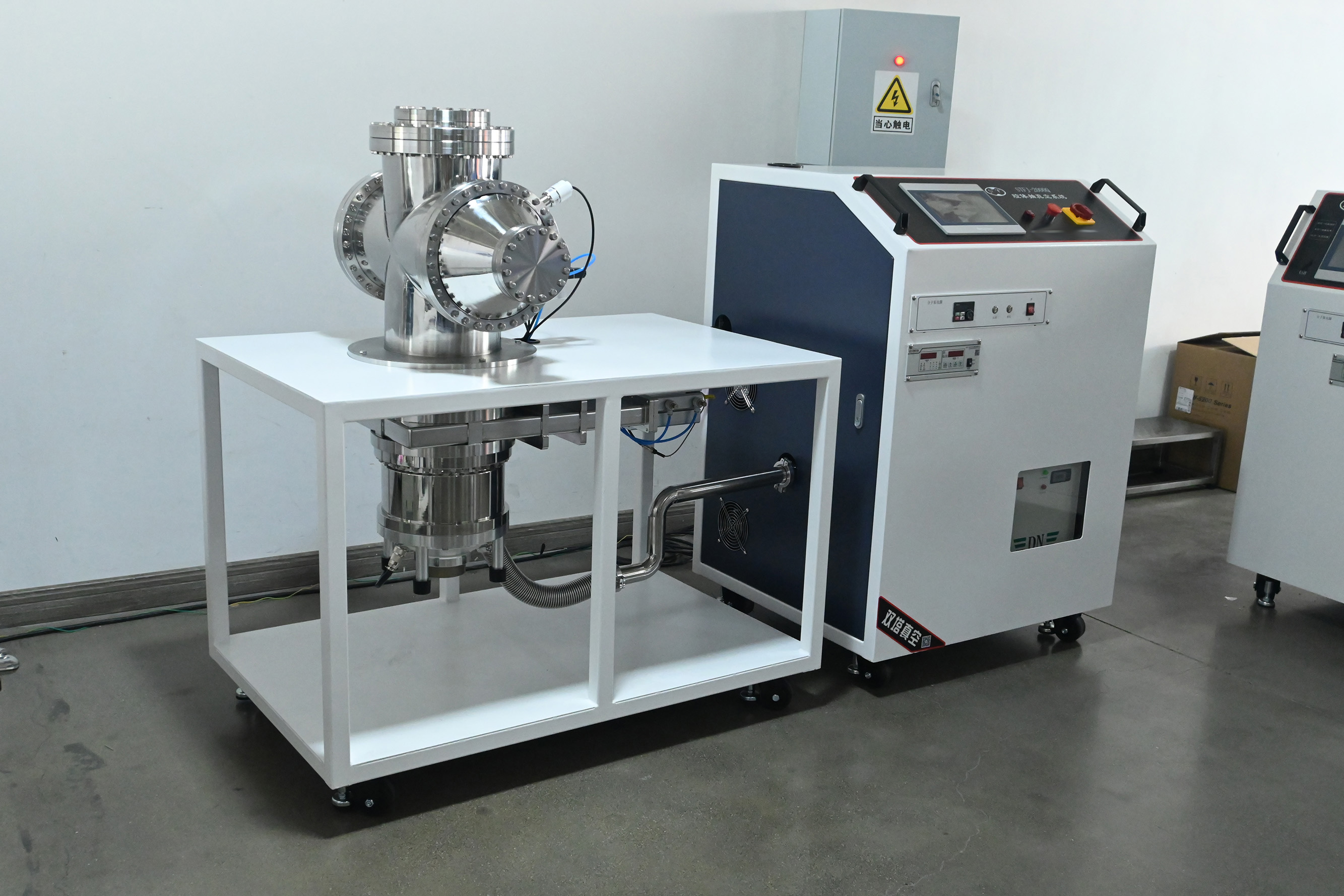

STFJ-2000Q — оригинальная фотография XST; комплектация по спецификации
STFJ-2000Q — оригинальная фотография XST; комплектация по спецификации

Технические характеристики

ПараметрЗначение
Быстрота откачки основной ступени≥2000 л/с (≥7200 м³/ч)
Быстрота откачки пластинчато-роторного насоса8 л/с (28,8 м³/ч)
Предельное остаточное давление≤5 × 10⁻⁵ Па
Откачное присоединениеDN250; стандарт фланца не указан
Время запуска<10 мин
Общая мощность4 кВт
Электропитание220 В
ОхлаждениеВодяное
Габариты, Ш × Г × В2240 × 800 × 1400 мм
Масса450 кг
УправлениеСенсорный экран
Измерение вакуумаКомбинированный вакуумметр

Устройство, исполнение и условия применения

STFJ-2000Q — комплекс XST для получения высокого вакуума в камере при научных исследованиях и технологических процессах. В состав входят молекулярный насос и форвакуумный пластинчато-роторный насос серии STP.

Заводская конфигурация объединяет нержавеющую камеру, сильфоны, высоковакуумные пневматические клапаны, электромагнитный клапан, комбинированный вакуумметр и сенсорное управление. Предусмотрены охладитель воды и малошумный компрессор.

Оборудование размещено в двух подвижных полуоткрытых шкафах. Размер 2240 × 800 × 1400 мм характеризует установку в целом; его нельзя использовать как размер рабочей полости камеры.

DN250 — номинал откачного присоединения. Тип уплотнения и стандарт фланца на странице не приведены. Быстрота основной ступени и быстрота форвакуумного насоса указаны раздельно.

Фотографии и схемы производителя

STFJ-2000Q — оригинальная фотография XST; комплектация по спецификации
STFJ-2000Q — оригинальная фотография XST; комплектация по спецификации

Заводская документация и источники

Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.

Связанное оборудование

Контакты лаборатории

Документация и связанные материалы

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 321 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
