Вакуумные системы XST Vacuum

Вакуумные системы XST: откачные посты, установки для криогенных сосудов, измерительные и испытательные комплексы. Сравните назначение и перейдите к характеристикам конкретного исполнения.

Содержание карточки

Вакуумные системы и установки

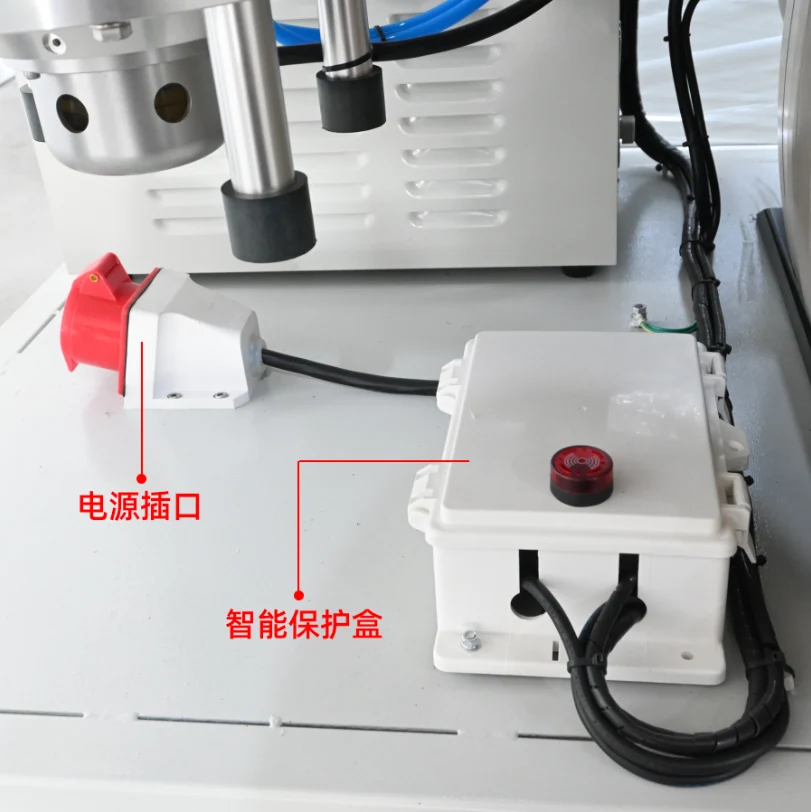

Пример системы XST: автоматическая установка горячей откачки с насосом STFB-4200 и 14 подключениями KF40.

Технические характеристики

Параметр	Значение
STFJ-600	XST STFJ-600 — установка испытаний при вакууме и избыточном давлении
STDG-600D	XST STDG-600D — шестипозиционный высоковакуумный откачной пост
STFJ-2000Q	XST STFJ-2000Q — высоковакуумная система с камерой
STFJ-300W	XST STFJ-300W — двухпозиционный высоковакуумный откачной пост
STFJ-600Q	XST STFJ-600Q — высоковакуумная измерительная система
STLJ-70	XST STLJ-70 — вакуумный агрегат с насосом Рутса
KC800	XST KC800 — высоковакуумный диффузионный насосный агрегат
STKS-1400	XST STKS-1400 — двух- и трёхступенчатый диффузионный агрегат
STKS-280	XST STKS-280 — компактный диффузионный откачной пост
STKS-580	XST STKS-580 — двух- и трёхступенчатый диффузионный агрегат
STFJ-1200S	XST STFJ-1200S — установка вакуумирования криогенных сосудов
STFJ-1600S	XST STFJ-1600S — установка вакуумирования криогенных сосудов
STFJ-600D	XST STFJ-600D — установка вакуумирования криогенных сосудов
STSL-150	XST STSL-150 — установка испытаний поверхностного перекрытия
BG-DZ-1	XST BG-DZ-1 — установка вакуумирования и заполнения азотом
STFB-4200	XST — автоматическая установка горячей откачки с насосом STFB-4200
STMH-600	XST STMH-600 — вакуумная система для испытаний дугогашения

Устройство, исполнение и условия применения

В откачных системах различаются быстрота основной и форвакуумной ступеней. Предельное давление указывается для определённых условий и не гарантирует такое же давление в подключённой камере с газовой нагрузкой.

У STKS-580 и STKS-1400 предусмотрены двух- и трёхступенчатые исполнения. В карточках разделены мощность, масса и параметры охлаждения каждого варианта.

STFB-4200 обозначает молекулярный насос в составе автоматической установки типа 4200. Для KC800 подтверждена отдельная конфигурация с KT-630, SV300B и WAU2001; её характеристики не смешаны с другой системой на базе KT-400.

Измерительные установки и стенды испытаний имеют собственные режимы работы. Назначение, электрические параметры, камера и методика выбираются по задаче; диапазон создаваемого давления сам по себе не определяет точность калибровки.

Заводская документация и источники

Проверено 9 сентября 2026 года. Условия применения и различия исполнений пояснены в описании.

Связанное оборудование

Контакты лаборатории

Другие ранее опубликованные материалы

STDG-600Dвысоковакуумный откачной пост · STFJ-2000Qсистема вакуумирования камеры · STFJ-300Wвысоковакуумный откачной пост · STFJ-600Qвысоковакуумная измерительно-управляющая система · STLJ-70 насосный агрегат Рутса · Высоковакуумный диффузионный насосный агрегат KC800 · Диффузионный насосный агрегат STKS-1400 · Диффузионный насосный агрегат STKS-280 · Диффузионный насосный агрегат STKS-580 · Установка вакуумирования STFJ-1200 · Установка вакуумирования STFJ-1600S · Установка вакуумирования STFJ-600D · STSL-150 оборудование для испытаний поверхностного перекрытия · BG-DZ-1 установка вакуумирования и заполнения азотом · STFB-4200 — Установки вакуумирования криогенных сосудов · STMH-600 вакуумная система дугогашения · указатель, стр. 320 · указатель, стр. 321 · указатель, стр. 322 · Каталог Ликлаб 2026, стр. 119, 120 · ← Подбор оборудования в техническом каталоге · Архивная иллюстрация каталога

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
