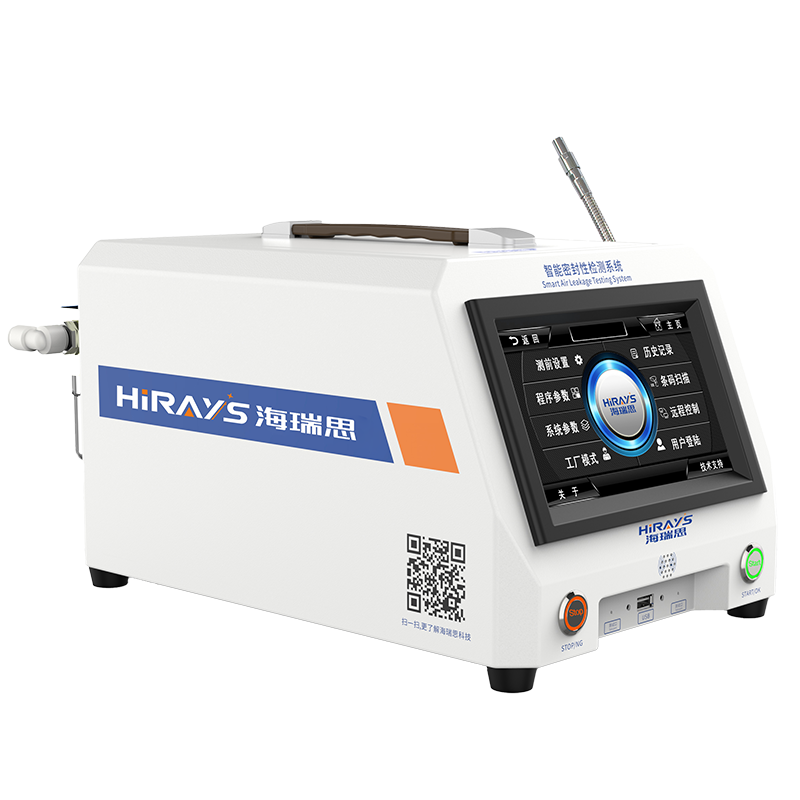

Прибор Hirays для поиска утечек R134a: заявленная чувствительность 0,3 г/год, отклик 1 с, сенсорный экран 7 дюймов и гибкий проводной щуп. Интерфейсы связи RS-232 / RS-485.
Назначение
Прибор Hirays для поиска утечек R134a: заявленная чувствительность 0,3 г/год, отклик 1 с, сенсорный экран 7 дюймов и гибкий проводной щуп. Интерфейсы связи RS-232 / RS-485.
Технические характеристики
| Параметр | Значение и условия применения |
|---|---|
| Контролируемый хладагент | R134a |
| Заявленная чувствительность для R134a | 0,3 г/год; условия определения подтверждают для исполнения |
| Время отклика | 1 с; не полный цикл контроля изделия |
| Экран | Сенсорный, диагональ 7 дюймов |
| Щуп | Гибкий зонд для доступа к соединениям и труднодоступным участкам |
| Режимы | Поточный контроль и испытание |
| Интерфейсы связи | RS-232 / RS-485 |
| Регистрация данных | Интеграция с MES при согласовании протокола обмена |
Подбор и условия контроля
Чувствительность 0,3 г/год относится к R134a и не является погрешностью измерения или допустимой утечкой изделия. Условия определения чувствительности и перечень других поддерживаемых хладагентов согласуют для поставляемого исполнения. Время отклика 1 с не задаёт полный цикл контроля.
При подборе определяют хладагент, давление контура, доступность соединений, критерий годности и программу регистрации результатов. Для связи с MES согласуют протокол обмена. Питание, длину кабеля и состав поставки уточняют в спецификации.
Связанное оборудование
Другие варианты того же типа. Диапазон, присоединение и условия применения проверяйте по характеристикам каждой модели.

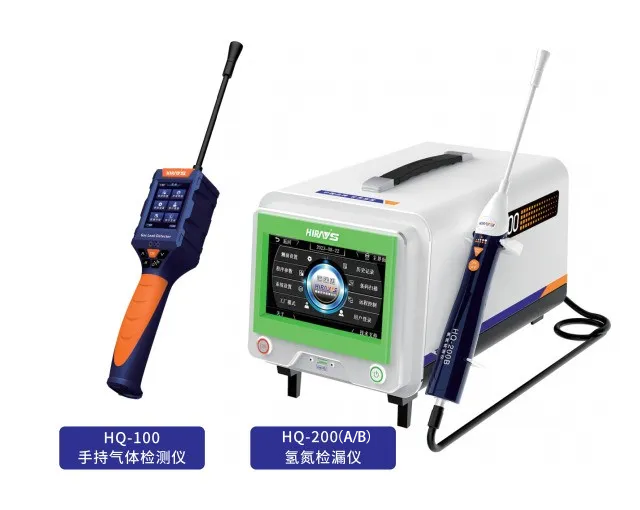

HQ-Leaklab-200A — основной блок водородного контроля
