Поиск утечек R134a гибким щупом: чувствительность 0,3 г/год, отклик 1 с, связь RS-232/RS-485 и условия достоверного контроля.

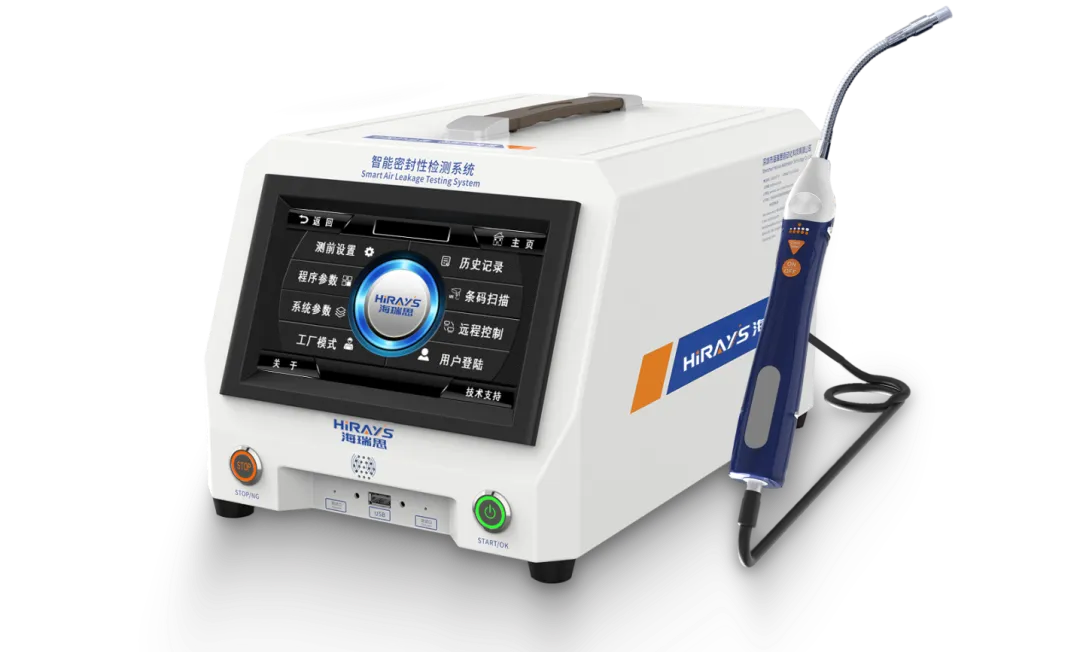

HQ-Leaklab-300 производства Hirays предназначен для поиска утечек хладагента в холодильных системах. Основной блок с сенсорным экраном и проводной щуп применяют для проверки соединений и локализации негерметичного участка. Для R134a заявлена чувствительность 0,3 г/год; эту величину рассматривают вместе с условиями испытания.
Характеристики и комплектация
| Параметр | Значение и условия применения |
|---|---|
| Контролируемый хладагент | R134a |
| Заявленная чувствительность для R134a | 0,3 г/год; условия определения подтверждают для исполнения |
| Время отклика | 1 с; не полный цикл контроля изделия |
| Экран | Сенсорный, диагональ 7 дюймов |
| Щуп | Гибкий зонд для доступа к соединениям и труднодоступным участкам |
| Режимы | Поточный контроль и испытание |
| Интерфейсы связи | RS-232 / RS-485 |
| Регистрация данных | Интеграция с MES при согласовании протокола обмена |
Что означает 0,3 г/год
г/год — грамм в год, единица массового расхода утечки. Это не масса за один проход щупа и не погрешность показания. 0,3 г/год соответствует 300 мг/год. Если для пересчёта принять год равным 365 суткам, получается приблизительно 9,51×10⁻⁹ г/с, или 9,51×10⁻¹² кг/с. Такой пересчёт выражает ту же величину в другой единице и не устанавливает время проверки.
Чувствительность прибора не является допустимой утечкой холодильного контура. Критерий годности задают по требованиям изделия. Сопоставление массового расхода с объёмным расходом или потоком в Па·м³/с требует указания газа и условий приведения. Значение для R134a не переносят автоматически на другие хладагенты.
Порядок поиска течи
- Определить хладагент, давление контура, доступные соединения и критерий годности. Согласовать условия испытания изделия и меры обращения с газом.
- Проверить работоспособность системы эталонной течью нужного газа. Установить фон и подтвердить чувствительность для выбранной программы.
- Задать расстояние от зонда до проверяемой поверхности, скорость его перемещения и выдержку. Проверять соединения по повторяемому маршруту, не пропуская труднодоступные места.
- При повышении сигнала локализовать участок и повторить проверку после восстановления фона. Зафиксировать результат с идентификатором изделия.
Показание щупа зависит от отбора газа и условий вокруг соединения. Воздушные потоки, фон хладагента, расстояние и скорость движения зонда влияют на обнаружение. Время отклика 1 с характеризует реакцию прибора; полный цикл включает подготовку, обход соединений, повторную проверку и запись результата.
Управление и регистрация
Главное меню включает настройку испытания, параметры программы и системы, заводской режим, историю, сканирование штрихкода, удалённое управление, вход пользователя, сведения о приборе и техническую поддержку. На корпусе предусмотрены кнопки запуска и остановки; на рукоятке щупа — включение и выключение. Доступность функций и права оператора задают в комплектации и программе контроля.
RS-232 и RS-485 — интерфейсы связи. Для передачи результатов в MES согласуют протокол, состав записи, идентификатор изделия и действия при ошибке обмена. Само наличие разъёма не определяет готовую совместимость с конкретной производственной системой.
Выбор прибора
Для поставляемого исполнения подтверждают перечень поддерживаемых хладагентов, условия определения чувствительности, питание, длину кабеля, требования к обслуживанию и обмену данными. HQ-Leaklab-300 для хладагента и водородная серия HQ-Leaklab-200 используют разные контролируемые газы; их показатели чувствительности не считают взаимозаменяемыми.
