Промышленные сухие насосы SSH. Подбор откачки для больших объёмов, повышенной газовой нагрузки и технологических процессов.
Содержание карточки
Вакуумные насосы
Подбор откачки для больших объёмов, повышенной газовой нагрузки и технологических процессов.
| Модель в каталоге Ликлаб | Быстрота откачки | Предельное давление |
|---|---|---|
| SSH100H | 100 м³/ч | 1 Па |
| SSH200H | 200 м³/ч | 1 Па |
| SSH610H | 600 м³/ч | 0,5 Па |
| SSH1220H | 1200 м³/ч | 0,5 Па |
| SSH2220H | 2200 м³/ч | 0,5 Па |
| SSH3020H | 3000 м³/ч | 0,5 Па |
Таблица служит навигацией по типоразмерам. Для комплексов большого расхода состав насосных ступеней и требования к охлаждению зависят от исполнения. Варианты с бустерной ступенью нельзя оценивать как отдельный винтовой насос при любом входном давлении.
Процесс важнее номинальной производительности
При подборе учитывают состав газа, расход по стадиям цикла, давление на входе, количество водяного пара, возможность конденсации и наличие частиц. Для технологических газов проверяют материалы, продувку, температуру тракта и схему отвода выхлопа.
Поставка и сервис
В состав предложения могут входить насосный модуль, шкаф управления, датчики температуры и давления, охлаждение, фильтрация и соединительная арматура. Для обслуживания формируют перечень расходных элементов по конкретному исполнению и руководству изготовителя.
Значения типоразмеров приведены по карточкам поставляемого оборудования. Кривую откачки, питание и комплектацию согласуют для выбранной модификации.
Промышленные SSH при переменной нагрузке
Выбрать конфигурацию агрегата
Для крупной камеры важны две части цикла: быстрое удаление основного объёма и работа в области малого давления. Многокаскадный агрегат может включать винтовую и бустерную ступени. Суммарный состав, алгоритм их включения и рабочая кривая должны относиться к одному предложенному исполнению.
Учесть конденсируемые компоненты
Воду, растворители и продукты процесса рассматривают по температуре и парциальному давлению. При охлаждении газа в линии возможна конденсация, даже если сама камера работает стабильно. Схему продувки, прогрева и отвода выхлопа согласуют совместно с материалами уплотнений и допустимой температурой насоса.
Обеспечить доступность участка
В проекте предусматривают доступ к фильтрам, датчикам, приводу и контуру охлаждения. Для непрерывной работы оценивают потребность в резервировании и возможность изолировать насос на обслуживание. При приёмке проверяют время цикла на реальном изделии и устойчивость режима при повторных загрузках.
Исполнения и позиции указателя (8)
Обозначения приведены по указателю каталога. Характеристики конкретного исполнения проверяют по его документации.
- Сухая насосная установка Roots + винтовой насос SSH1220, код A24L3-00005 — указатель, стр. 245
- Сухая насосная установка Roots + винтовой насос SSH1220, код A24L3-00006 — указатель, стр. 245
- Сухая насосная установка Roots + винтовой насос SSH1220H, код A24L3-00007 — указатель, стр. 245
- Сухая насосная установка Roots + винтовой насос SSH1220H, код A24L3-00008 — указатель, стр. 245
- Сухая насосная установка Roots + винтовой насос SSH610, код A24L3-00001 — указатель, стр. 245
- Сухая насосная установка Roots + винтовой насос SSH610, код A24L3-00002 — указатель, стр. 245
- Сухая насосная установка Roots + винтовой насос SSH610H, код A24L3-00003 — указатель, стр. 245
- Сухая насосная установка Roots + винтовой насос SSH610H, код A24L3-00004 — указатель, стр. 245
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 21, 22. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Быстрота откачки и проводимость линии
Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.
Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.
Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.
Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.
Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.
Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
Сухая откачка: исполнение и рабочие узлы

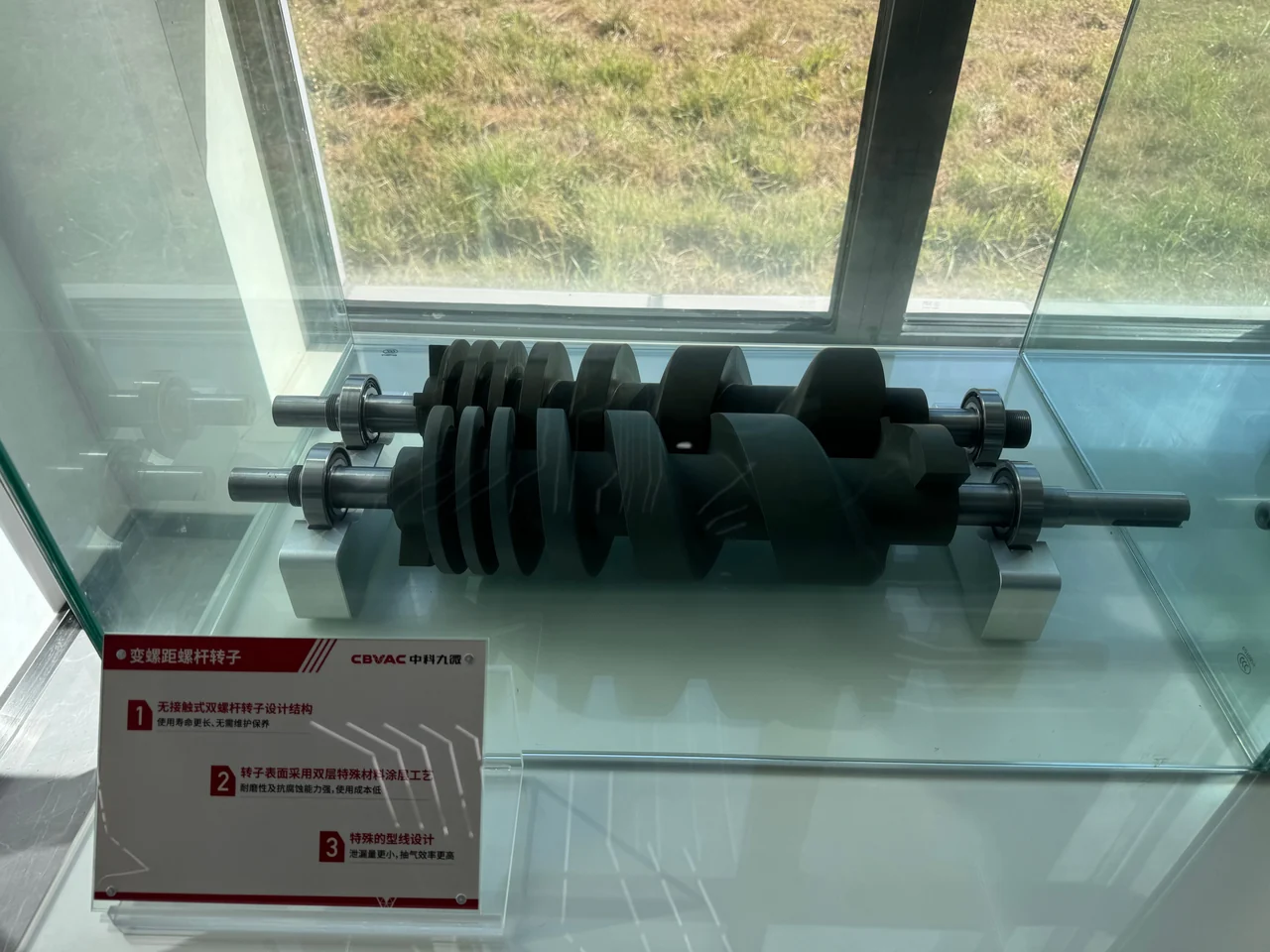

Фотографии показывают конкретное исполнение SSH15 и демонстрационные элементы сухих насосов. Параметры разных моделей не переносят друг на друга: производительность, охлаждение, электропитание и допустимые среды проверяют по документации выбранного исполнения.
Состояние откачиваемого газа определяет требования к защите входа, продувке и обслуживанию. При выборе промышленной откачки учитывают возможные конденсируемые пары и загрязнения, а также режим непрерывной работы.
