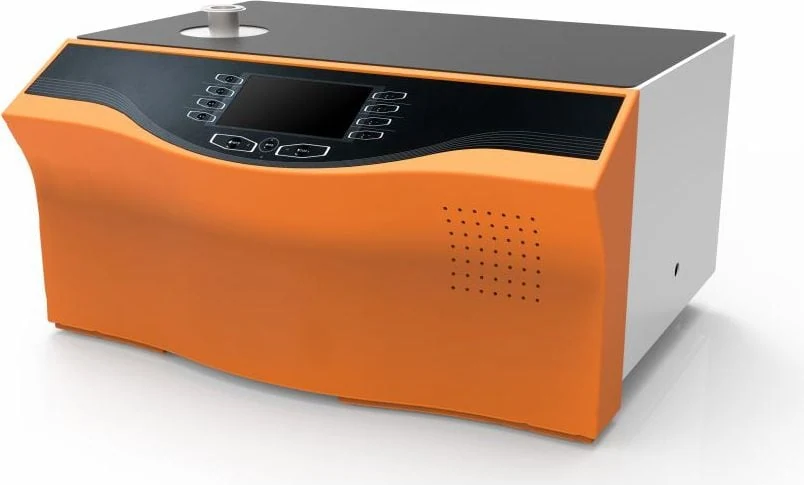

Гелиевые течеискатели Reborn Vacuum. Вакуумное и щуповое течеискание с выбором конструкции и откачной комплектации.
Содержание карточки
Течеискатели
Вакуумное и щуповое течеискание с выбором конструкции и откачной комплектации.
| Параметр | RBLD-801 | RBLD-802 | RBLD-901 |
|---|---|---|---|
| Мин. течь He, вакуум, Па·м³/с | 5×10⁻¹³ | 5×10⁻¹³ | < 5×10⁻¹³ |
| Мин. течь, щуп, Па·м³/с | 5×10⁻⁸ | 5×10⁻⁸ | Уточнить |
| Быстрота He, л/с | 2,5 | 2,5 | 2,5 |
| Отклик, с | ≤ 1 | ≤ 1 | 0,5 |
| Готовность | ≤ 100 с | ≤ 100 с | 3 мин |
| Входное давление, Па | ≤ 1500; макс. 2500 | ≤ 1500; макс. 2500 | макс. 2500 |
| Контрольные газы | He | He | ⁴He, ³He, H₂ |
| Форвакуум | VRD-16 / GWSP300; M01 без насоса | VRD-16 тележка / NDD2 настольный | Сухой или масляный, опция |
| Исполнение / функции | W02 / M01 | Настольное / тележечное | Две нити, внешнее управление |
Параметры обнаружения
Для RBLD-801 и RBLD-802 сайт указывает минимальный обнаруживаемый поток 5 × 10⁻¹³ Па·м³/с в вакуумном режиме и 5 × 10⁻⁸ Па·м³/с в щуповом режиме. Для RBLD-901 указан поток гелия < 5 × 10⁻¹³ Па·м³/с. Эти значения описывают чувствительность прибора в соответствующем режиме.
Подбор комплекта
Указывают метод, рабочее давление на объекте, объём, такт и допустимую утечку. В комплект включают контрольную течь, щуп или обдуватель, защиту входа и соединения. Форнасос, наличие тележки и управление фиксируют в спецификации.
Минимальный обнаруживаемый поток и нижняя граница индикации — разные параметры. Порог готового стенда подтверждают испытанием с контрольным источником в штатном тракте.
Reborn RBLD: лабораторный прибор и производственный цикл
Конфигурации семейства
RBLD-801, RBLD-802 и RBLD-901 имеют собственные варианты откачки и исполнения. Настольная и тележечная версия различаются компоновкой и инфраструктурой. Модель без встроенного форнасоса требует согласования внешнего откачного оборудования.
Данные RBLD-802
В российской карточке указаны минимально обнаруживаемые течи 5×10⁻¹³ Па·м³/с для вакуумного метода и 5×10⁻⁸ Па·м³/с для щупового, быстрота по гелию 2,5 л/с. Эти значения относятся к указанной модели и не переносятся автоматически на RBLD-801 или RBLD-901.
Приёмка полного тракта
Проверяют отклик с рабочей оснасткой, калибровочную процедуру и интерфейсы. Щуп, беспроводной пульт и вспомогательные принадлежности включают в заказ явно. Для автоматического применения согласуют команды, сигналы результата и обработку ошибки.
Карточки моделей и артикулов (4)
Исполнения и позиции указателя (60)
Обозначения приведены по указателю каталога. Характеристики конкретного исполнения проверяют по его документации.
- Драйвер ионного источника RBLD-802 — указатель, стр. 325
- Ионный источник RBLD-802 — указатель, стр. 325
- Сенсорный узел RBF-570 — указатель, стр. 325
- Сенсорный узел RBP-101V01 — указатель, стр. 325
- Сенсорный узел RBP-201 — указатель, стр. 325
- Сенсорный узел RBR-355 — указатель, стр. 325
- Сенсорный узел RBY-105/355 — указатель, стр. 325
- Вакуумное масло RBLD-802 — указатель, стр. 325
- Вентилятор 12025 24 В для RBLD-802 — указатель, стр. 325
- Пусковая пластина RBF-570 — указатель, стр. 325
- Сервисный инструмент RBF-570 — указатель, стр. 325
- Щуповой комплект RBLD-801/802 — указатель, стр. 325
- RBF-181 — указатель, стр. 325
- RBF-2YZv01 — указатель, стр. 325
- RBF-530 — указатель, стр. 325
- RBF-570 — указатель, стр. 325
- RBF-901 — указатель, стр. 325
- RBF-910 — указатель, стр. 325
- RBL-100 — указатель, стр. 325
- RBL-503C — указатель, стр. 325
- RBM-500J — указатель, стр. 325
- RBM-510J — указатель, стр. 325
- RBP-101V01 — указатель, стр. 325
- RBP-201 — указатель, стр. 325
- RBR-355 — указатель, стр. 325
- RBY-105/355 — указатель, стр. 325
- RBY-902 — указатель, стр. 326
- ZD0-53BV01 — указатель, стр. 326
- ZDF-5201V01/ZDF-5201AXV01/ZDF-5201BYV01 — указатель, стр. 326
- ZDF-5210/5210BY — указатель, стр. 326
- ZDF-5214V01/ZDF-5214AXV01/ZDF-5214BYV01 — указатель, стр. 326
- ZDF-5227AZ/5227BZ — указатель, стр. 326
- ZDF-5227V01/5227BYV01/5227AXV01/5227BXV01 — указатель, стр. 326
- ZDL-14V01 — указатель, стр. 326
- ZDMV01 — указатель, стр. 326
- ZDR-27BV01 — указатель, стр. 326
- ZDY-V01 — указатель, стр. 326
- ZDZ-52T — указатель, стр. 326
- ZJ-10B — указатель, стр. 326
- ZJ-12 — указатель, стр. 326
- ZJ-14/14C — указатель, стр. 326
- ZJ-27 — указатель, стр. 326
- ZJ-51 — указатель, стр. 326
- ZJ-52T — указатель, стр. 326
- ZJ-53B/ZJ-54D — указатель, стр. 326
- Хомут KF16 для RBLD-802 — указатель, стр. 326
- Хомут KF25 для RBLD-802 — указатель, стр. 326
- Драйвер электромагнитных клапанов RBLD-802 — указатель, стр. 326
- Ионизационная камера RBF-570 — указатель, стр. 326
- Беспроводной пульт RBLD-801/802 — указатель, стр. 326
- Блок питания LM350-22B24R2 для RBLD-802 — указатель, стр. 327
- Интерфейсная плата RBLD-802 — указатель, стр. 327
- Основная плата RBLD-802 — указатель, стр. 327
- Плата звуковой сигнализации RBLD-802 — указатель, стр. 327
- O-кольцо 30×1,8 для RBLD-802 — указатель, стр. 327
- O-кольцо 39,8×2,65 для RBLD-802 — указатель, стр. 327
- Силиконовая прокладка RBLD-802 — указатель, стр. 327
- Центрирующее кольцо KF16 для RBLD-802 — указатель, стр. 327
- RGC-101/103 — указатель, стр. 327
- VGCV01 — указатель, стр. 327
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 131, 132. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Гелиевое течеискание: от дефекта к сигналу
Учебная анимация объясняет вакуумный способ гелиевого масс-спектрометрического течеискания. Показаны подача гелия к поверхности изделия, прохождение газа через дефект, откачка и регистрация анализатором. Отдельно разобраны контроль фона, проверка по эталонной течи и сравнение результата с заданным критерием. Схема поясняет метод и не изображает конкретный прибор или реальные результаты испытаний.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Изделие подключают к вакуумной системе Вакуумный способ: внутреннюю полость откачивают. Схема показывает движение газа, а не устройство конкретного течеискателя.
Гелий подают к проверяемой поверхности При наличии сквозного дефекта гелий попадает внутрь изделия и переносится потоком газа к измерительной системе.
Анализатор выделяет сигнал гелия Масс-спектрометр регистрирует пробный газ. Насосы поддерживают условия, необходимые для работы измерительной системы.
Фон проверяют до подачи гелия Фоновый сигнал должен быть достаточно низким и стабильным. Рост отклика после обдува оценивают относительно фона.
Измерительную цепь проверяют эталонной течью Известный поток гелия позволяет проверить отклик. Внешняя эталонная течь может использоваться для проверки всей испытательной схемы.
Результат сравнивают с критерием приёмки Допустимый поток задают в программе испытаний. Учитывают фон, калибровку и время отклика системы.
