Reborn Vacuum RBLD-801. Мин. течь He, вакуум, Па·м³/с: 5×10⁻¹³; Мин. течь, щуп, Па·м³/с: 5×10⁻⁸; Быстрота He, л/с: 2,5
Содержание карточки
Течеискатели

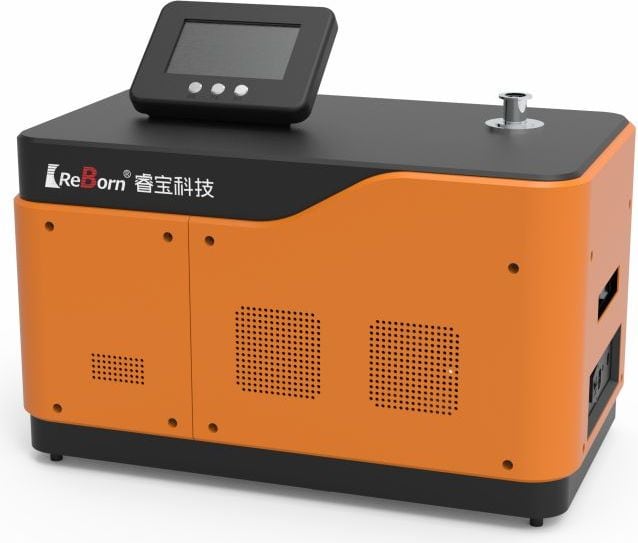

Reborn Vacuum RBLD-801. Раздел: Гелиевые течеискатели Reborn Vacuum.
Технические характеристики
| Параметр | Значение |
|---|---|
| Мин. течь He, вакуум, Па·м³/с | 5×10⁻¹³ |
| Мин. течь, щуп, Па·м³/с | 5×10⁻⁸ |
| Быстрота He, л/с | 2,5 |
| Отклик, с | ≤ 1 |
| Готовность | ≤ 100 с |
| Входное давление, Па | ≤ 1500; макс. 2500 |
| Контрольные газы | He |
| Форвакуум | VRD-16 / GWSP300; M01 без насоса |
| Исполнение / функции | W02 / M01 |
Минимальный обнаруживаемый поток и нижняя граница индикации — разные параметры. Порог готового стенда подтверждают испытанием с контрольным источником в штатном тракте.
Подбор и комплектация
Для RBLD-801 в техническом задании указывают рабочую среду, диапазон, режим применения и необходимые подключения. Состав поставки и дополнительные принадлежности согласуют для конкретной задачи.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 131 · Исходная техническая карточка 1. Данные относятся к указанному исполнению и условиям измерения.
Учебная анимация · 48 секунд
Гелиевое течеискание: от дефекта к сигналу
Учебная анимация объясняет вакуумный способ гелиевого масс-спектрометрического течеискания. Показаны подача гелия к поверхности изделия, прохождение газа через дефект, откачка и регистрация анализатором. Отдельно разобраны контроль фона, проверка по эталонной течи и сравнение результата с заданным критерием. Схема поясняет метод и не изображает конкретный прибор или реальные результаты испытаний.
Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.
Текстовое пояснение к ролику
Изделие подключают к вакуумной системе Вакуумный способ: внутреннюю полость откачивают. Схема показывает движение газа, а не устройство конкретного течеискателя.
Гелий подают к проверяемой поверхности При наличии сквозного дефекта гелий попадает внутрь изделия и переносится потоком газа к измерительной системе.
Анализатор выделяет сигнал гелия Масс-спектрометр регистрирует пробный газ. Насосы поддерживают условия, необходимые для работы измерительной системы.
Фон проверяют до подачи гелия Фоновый сигнал должен быть достаточно низким и стабильным. Рост отклика после обдува оценивают относительно фона.
Измерительную цепь проверяют эталонной течью Известный поток гелия позволяет проверить отклик. Внешняя эталонная течь может использоваться для проверки всей испытательной схемы.
Результат сравнивают с критерием приёмки Допустимый поток задают в программе испытаний. Учитывают фон, калибровку и время отклика системы.
