Специальные серии Geowell. Модельные ряды для разных требований к изоляции, компоновке и откачке.
Содержание карточки
Вакуумные системы и установки
Модельные ряды для разных требований к изоляции, компоновке и откачке.
| Серия или решение | Назначение и особенности |
|---|---|

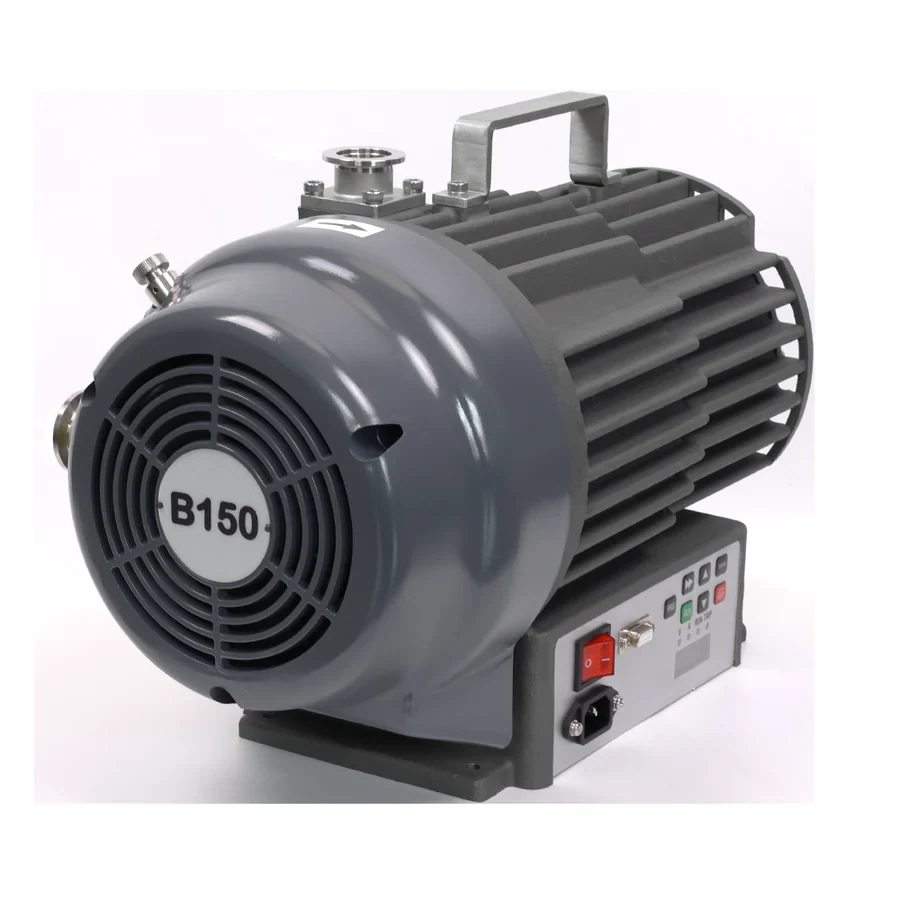

| GWSPB | 75, 150, 250, 300, 500 — спиральные насосы с сильфонной изоляцией по серии. |
| GWSPC | 75, 150, 300, 600, 800, 1000 — отдельный конструктивный ряд. |
| GWSPS | 75, 150, 300, 500, 900 — отдельные исполнения сухой откачки. |
| GWMS | 100/150, 300/150, 650/300, 1200/600 — агрегатные исполнения. |
| Сервисная комплектация | Уплотнения, фильтрация, присоединения и элементы обслуживания по модели. |
Применение
Разделение на семейства позволяет выбирать архитектуру насоса до сравнения чисел. Характеристики GWSP не переносятся на GWSPB, GWSPC, GWSPS или агрегат GWMS с похожим числом в обозначении.
Выбор и комплектация
К заявке приложить полную маркировку, частоту сети, требуемое предельное давление и сведения о газе. Для многокаскадного агрегата проверяют состав ступеней, допустимый перепад и порядок запуска. Все размерные исполнения перечислены в указателе.
Geowell: специальные газовые и вакуумные задачи
Среда и материалы
Для специального исполнения нужны состав газа, температура, примеси и вероятность конденсации. Рабочую среду описывают количественно, насколько это возможно. Общее указание «химический процесс» недостаточно для подтверждения совместимости.
Архитектура узла
Проверяют необходимость продувки, входной защиты, контроля температуры и отвода выхлопа. При интеграции в установку учитывают режим запуска после простоя и остановки после процесса. Эти режимы часто создают большую нагрузку, чем установившаяся работа.
Подтверждение исполнения
Окончательный код, материалы и ограничения фиксируют в спецификации. Приёмочные испытания проводят на согласованной среде или эквивалентном режиме. Ресурс и период обслуживания определяют с учётом фактической нагрузки.
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 129, 130. Данные относятся к указанному исполнению и условиям измерения.
Связанное оборудование
Другие варианты того же типа. Диапазон, присоединение и условия применения проверяйте по характеристикам каждой модели.
HM-230 — семейство многодиапазонных анализаторов остаточных газов
Чувствительность FC: 3 × 10⁻⁴ А/Торр
Разрешение при 10 % высоты пика: 1 а. е. м.
Ионный источник: открытый или закрытый с противозагрязняющим покрытием
XST BG-DZ-1 — установка вакуумирования и заполнения азотом
BG-DZ-1 — специальная установка XST для вакуумирования и азотного замещения остаточного газа в цистернах перед осмотром. Конфигурация включает механический вакуумный насос, откачную линию и подачу азота.
Быстрота механического насоса: ≥28 л/с (≥100,8 м³/ч)
Откачное присоединение: DN35, проход 35 мм; одно в описанной комплектации
Высота откачного присоединения: Около 850 мм по таблице
XST STFJ-600 — установка испытаний при вакууме и избыточном давлении
STFJ-600 — интегрированная установка XST с вакуумной камерой, молекулярным и пластинчато-роторным насосами для испытаний при изменении давления и исследований вакуумного дугогашения.
Быстрота откачки основной ступени: 600 л/с (2160 м³/ч)
Предельное остаточное давление: ≤5 × 10⁻⁴ Па без газовой нагрузки
Размеры рабочей полости по таблице: 350 × 350 мм; форма сечения не уточнена
