Технический каталог оборудования — Страница 14
Течеискатели, вакуумная техника и средства измерений.
Разделы каталога
Найдено: 355 · Страница 14 из 15
HQ-Leaklab-200 — Водородный течеискатель
Прибор для обнаружения и локализации утечек с использованием водородно-азотной трассирующей смеси. В типовом варианте применяется 5 % H₂ и 95 % N₂. Предназначен для аккумуляторов, холодильного оборудования, медицинских изделий, полупроводниковых и химических производств. Параметры чувствительности в режиме щупа относятся к указанной концентрации водорода; концентрационный порог в ppm и поток утечки в Па·м³/с представляют разные величины.
HQ-Leaklab-200A — основной блок водородного контроля
Основной блок водородного контроля: управление процессом, предварительный контроль крупных течей, заполнение газом-трассером и запись результатов.
Масса: 9,5 кг
Размеры Д × Ш × В: 340 × 225 × 207 мм
Минимальная обнаруживаемая течь: 5×10⁻⁷ мбар·л/с в щуповом режиме = 5×10⁻⁸ Па·м³/с
HQ-Leaklab-200B — проводной водородный щуп
Проводной водородный щуп для обнаружения и локализации течи; используется совместно с основным блоком HQ-Leaklab-200A.
Масса: 0,5 кг
Геометрия: Длина зонда 106 мм; кабель 3000 мм; корпус рукоятки Ø36 мм, длина 220 мм
Минимальная обнаруживаемая течь: 5×10⁻⁷ мбар·л/с в щуповом режиме и испытании = 5×10⁻⁸ Па·м³/с
HQ-Leaklab-300 — Течеискатель хладагентов
Прибор Hirays для поиска утечек R134a: заявленная чувствительность 0,3 г/год, отклик 1 с, сенсорный экран 7 дюймов и гибкий проводной щуп . Интерфейсы связи RS-232 / RS-485.
Контролируемый хладагент: R134a
Заявленная чувствительность для R134a: 0,3 г/год; условия определения подтверждают для исполнения
Время отклика: 1 с; не полный цикл контроля изделия
HS-Leaklab — Переносной манометрический прибор контроля герметичности
Компактный переносной прибор для сервисных подразделений, выездных работ и контроля на производстве. Предлагается вариант избыточного давления либо вакуума; эти два исполнения выбираются отдельно. Поддерживает прямое измерение давления и электронное регулирование.
HV-Leaklab-100 — Переносной детектор летучих органических соединений
Переносной прибор на основе фотоионизационного детектора PID для измерения концентрации летучих органических соединений. Компактное исполнение с насосным отбором пробы используется для оперативных измерений. В характеристиках производителя одновременно указаны питание 24 В постоянного тока и автономная работа 8 часов; источник питания и комплектность уточняют при выборе исполнения.
Погрешность датчика: ≤2% полной шкалы
Электропитание: пост. ток 24 В
Время восстановления: ≤7 с
HV-Leaklab-110 — Модуль определения летучих органических соединений
Компактный фотоионизационный детектор PID, специально предлагаемый для контроля утечек аккумуляторов в мягкой оболочке. Определяет летучие органические соединения, имеет интерфейс RS-485 и питание 24 В постоянного тока. При настройке учитывают состав электролита и отклик датчика на выбранный компонент.
Масса: 0.5кг
Габариты, мм: 145*133*38
Определяемый газ: Летучие органические соединения
HW-Leaklab — Прибор водяных испытаний мембран
Система испытаний водонепроницаемых газопроницаемых мембран с созданием заданного давления воды и автоматическим определением протечки. Позволяет заменить визуальное решение количественным результатом и автоматическим заключением. Условия водяного воздействия и критерий приёмки задают для конкретной мембраны.

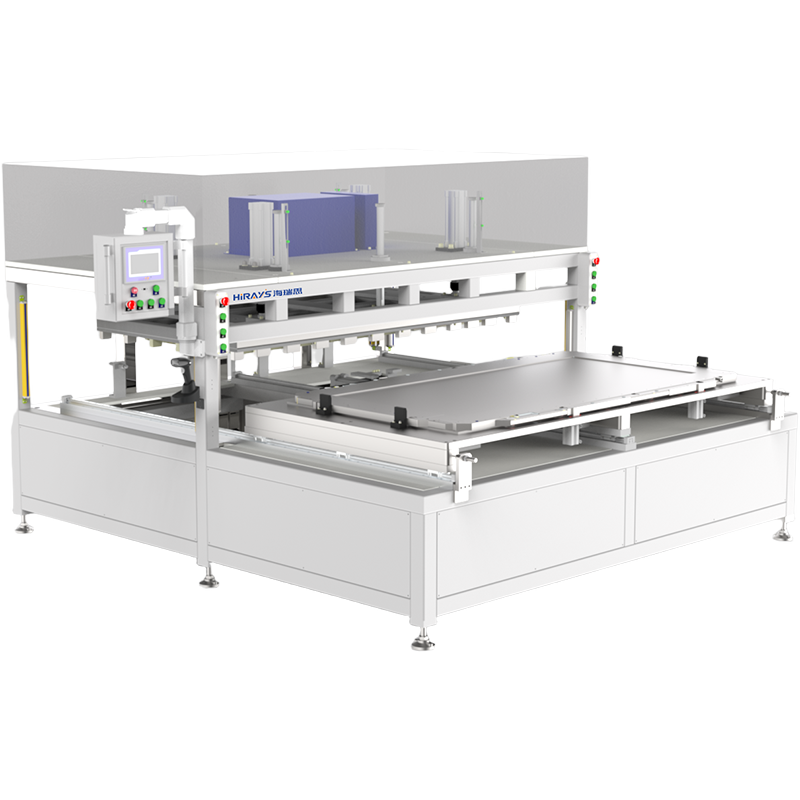

Leaklab — Автоматизированная установка контроля герметичности по техническому заданию
Заказная многопозиционная платформа для встраивания в производственную линию. Поддерживает автоматическую загрузку, считывание кодов, проверку прохождения технологической операции в MES и передачу результатов. Компоновка и испытательный процесс адаптируются под изделие.
Leaklab — Быстродействующие соединители для испытательных стендов
Соединители для подключения изделия к испытательному газовому контуру. Геометрию, допустимое давление, материалы уплотнений и ресурс выбирают по изделию и среде. Типоразмер и рабочие параметры согласуют при подборе соединителя.
Leaklab — Испытательная оснастка контроля герметичности
Оснастка для подключения, фиксации и герметизации изделий при испытаниях. Производитель описывает собственное проектирование и изготовление, согласование требований к точности, стабильности и срокам поставки, сопровождение от консультации по конструкции до обслуживания. Геометрия уплотнений и испытательные присоединения разрабатываются под конкретное изделие.
Leaklab — Контрольная течь для проверки испытательной системы
Контрольная течь для воспроизведения заданного потока газа при проверке настройки и работоспособности испытательного стенда. Номинальный поток, газ, давление, температурный коэффициент и метрологическое обеспечение выбирают с учётом условий применения и документации конкретного исполнения.

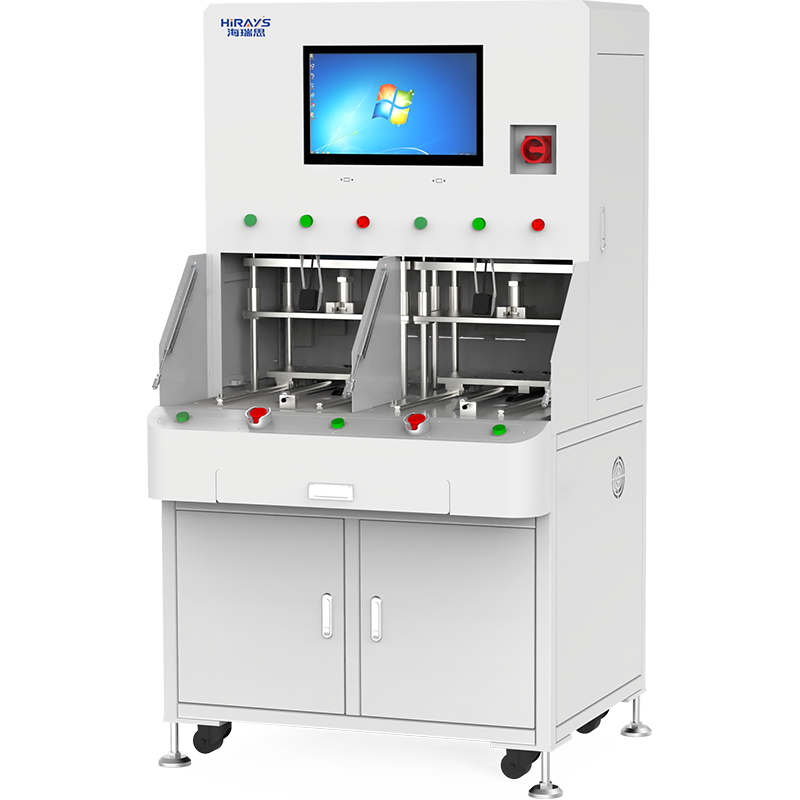

Leaklab — Многопозиционная установка контроля герметичности с выдвижными столами
Испытательная платформа с несколькими позициями и выдвижными столами. Повторяемое позиционирование поддерживает стабильность подключения к оснастке и результатов. Система управления с интерфейсом оператора обеспечивает переналадку на другую модель. Один оператор может обслуживать несколько установок, выполняя загрузку и выгрузку; итоговую производительность рассчитывают по реальному технологическому циклу.

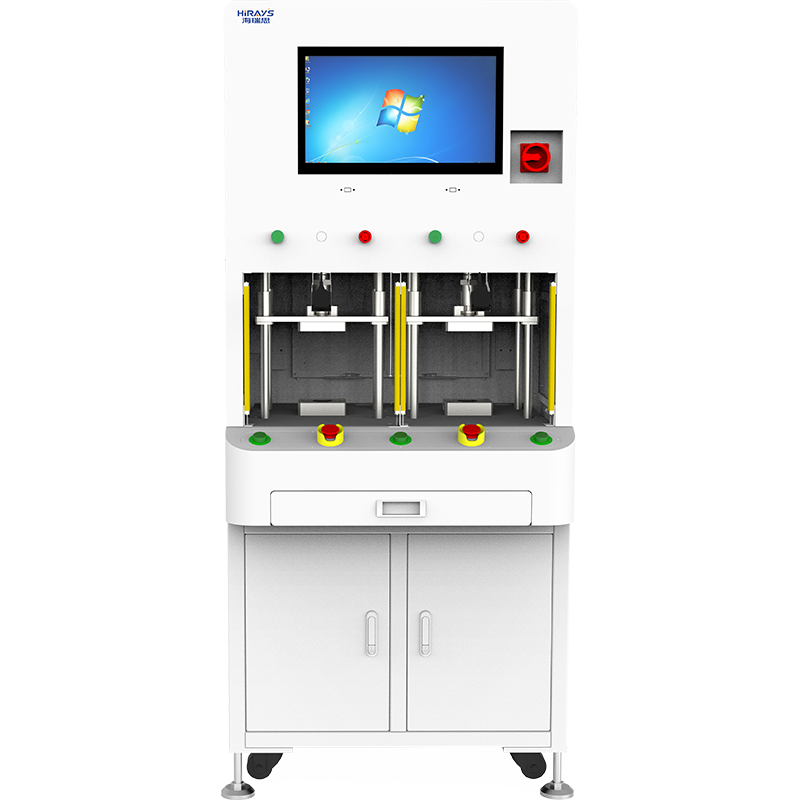

Leaklab — Многопозиционная установка контроля герметичности шкафного исполнения
Шкафная испытательная платформа с несколькими рабочими позициями. Параллельное испытание позволяет увеличивать производительность; реальное время цикла зависит от изделия, давления, стабилизации и числа каналов. Предусмотрены система управления, интерфейс оператора и переналадка на другую модель. Конкретные число позиций, измерительные приборы и оснастка выбираются под производство.

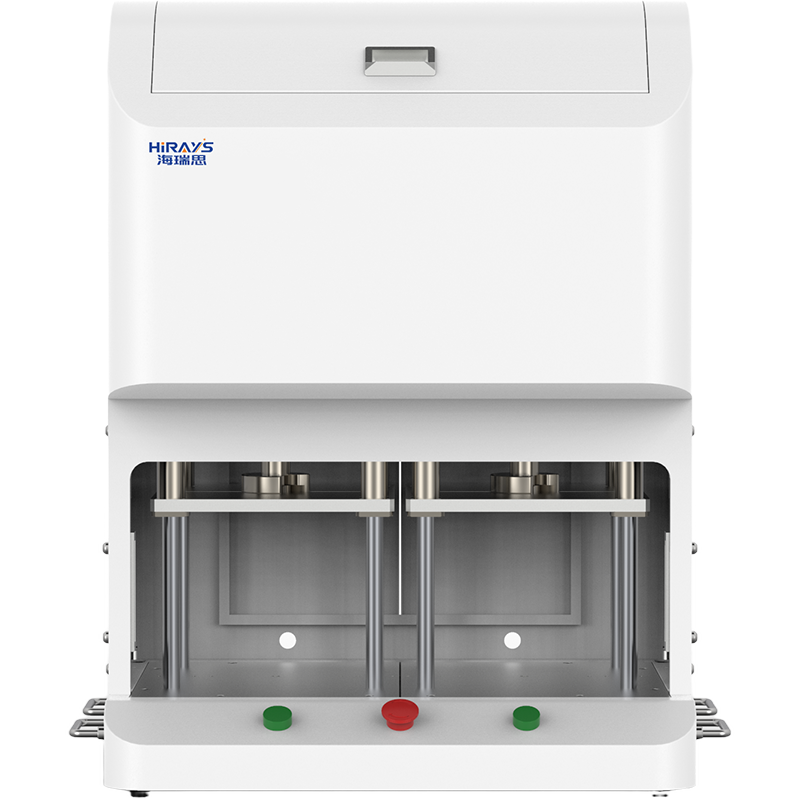

Leaklab — Настольная двухпозиционная установка контроля герметичности
Настольная платформа с двумя рабочими позициями для контроля герметичности серийных изделий. Оснастку и последовательность операций согласуют под технологический процесс. Предусмотрены система управления и интерфейс оператора с переналадкой на другую модель. Стабильность работы проверяют при наладке. Число позиций не означает автоматически удвоенную производительность: такт зависит от загрузки, стабилизации и измерения.

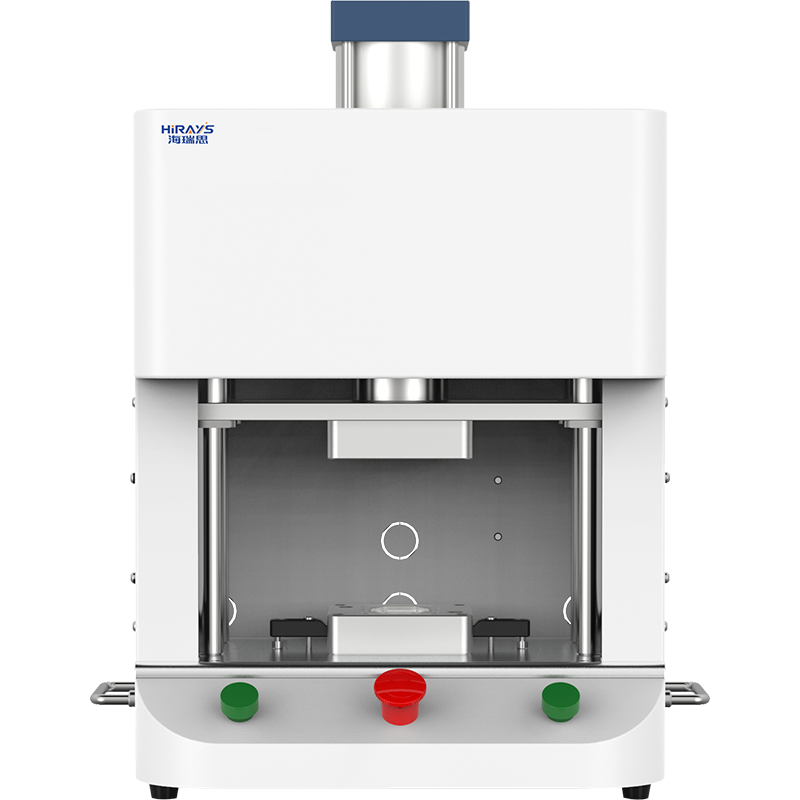

Leaklab — Настольная однопозиционная установка контроля герметичности
Настольная испытательная платформа с одной рабочей позицией. Комплектация и испытательная оснастка подбираются под изделие. Встроенная система управления с интерфейсом оператора поддерживает переналадку на другую модель. Стабильность работы проверяют при наладке. Давление, объём испытательной камеры и время цикла определяют для конкретного изделия.

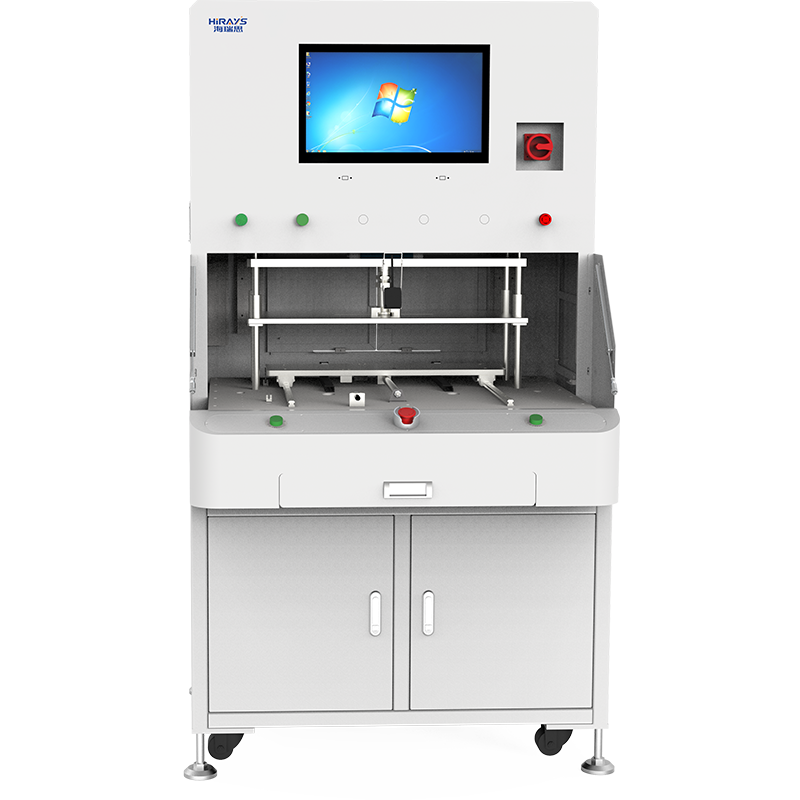

Leaklab — Однопозиционная установка контроля герметичности с выдвижным столом
Платформа с выдвижным столом и одной рабочей позицией. Повторяемое позиционирование обеспечивает стабильное соединение изделия с испытательной оснасткой. Предусмотрены система управления, интерфейс оператора и переналадка. При организации рабочего места один оператор может обслуживать несколько установок, выполняя загрузку и выгрузку. Комплектацию исполнения согласуют под задачу испытания.

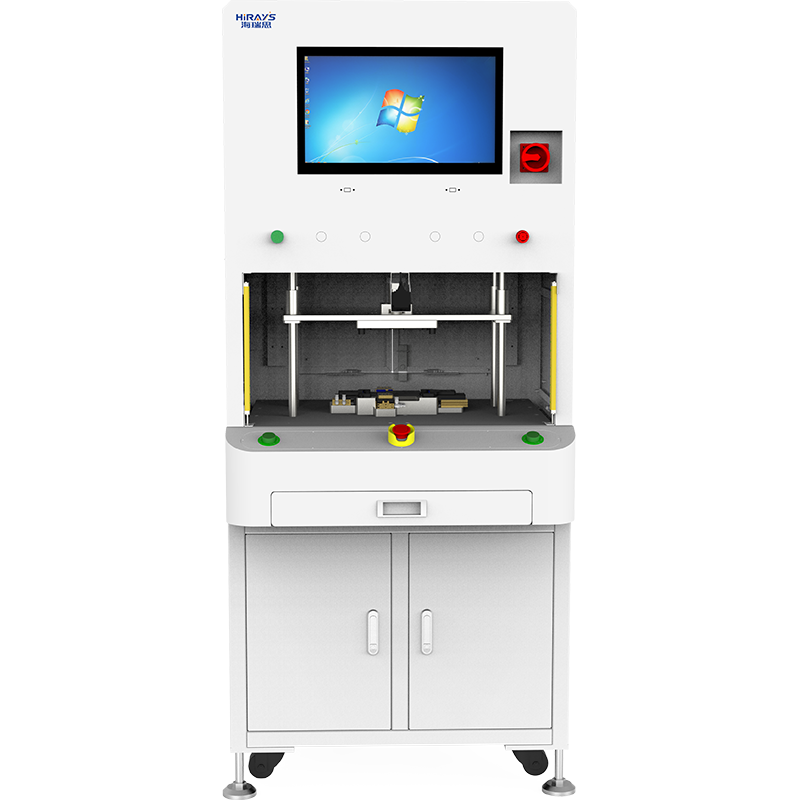

Leaklab — Однопозиционная установка контроля герметичности шкафного исполнения
Испытательная платформа с одной рабочей позицией в стандартном шкафном исполнении. Предназначена для размещения испытательной оснастки и средств контроля. Система управления с интерфейсом оператора поддерживает смену модели изделия. Число измерительных каналов и комплектацию однопозиционного исполнения согласуют при подборе.
Leaklab — Оснастка локализации течей в корпусах часов
Оснастка анализа изделий, не прошедших контроль герметичности. Проверяемый участок корпуса помещают в соответствующую зону наблюдения, создают согласованное избыточное давление и погружают в воду: выход пузырьков показывает расположение течи. Другой описанный вариант — вакуумирование контейнера с изделием, погружённым в окрашенную жидкость, и последующая разборка для наблюдения пути проникновения. Воздействие воды, вакуума и красителя согласуют с конструкцией; такая диагностика может требовать последующей разборки и очистки.
Leaklab — Фасонные силиконовые уплотнения для испытательной оснастки
Силиконовые уплотнения заданной формы для испытательной оснастки. Конструкцию и материал выбирают с учётом поверхности изделия, повторяемости прижима, испытательной среды и давления. Твёрдость, температурный диапазон, размеры и ресурс согласуют при подборе уплотнения.
Leaklab — двенадцатиканальная установка контроля медицинских пакетов
Двенадцатиканальная установка Hirays для прямого контроля герметичности медицинских пакетов и манжет сжатым воздухом. Заявленная производительность до 1440 изделий в час; встроенный компьютер, MES и считывание штрихкодов.
Число каналов: 12
Заявленная производительность: До 1440 изделий в час
Пакетная работа: Две партии в минуту, суммарно 24 изделия в минуту
Leaklab — двухпозиционная установка контроля утечки электролита
Двухпозиционная установка Hirays с HM-Leaklab-200 для масс-спектрометрического контроля утечки электролита: сканирование кода и интеграция с MES.
Назначение: Обнаружение утечки электролита аккумуляторных элементов
Измерительный прибор: Hirays HM-200 / HM-Leaklab-200
Метод: Масс-спектрометрический анализ газа; квадрупольный анализатор остаточных газов RGA

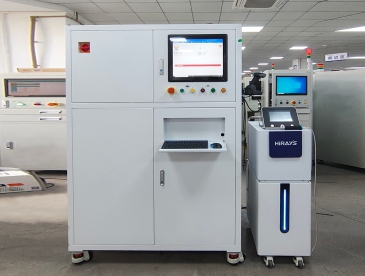

Leaklab — установка контроля герметичности блоков распределения охлаждающей жидкости CDU
Блоки CDU обеспечивают распределение охлаждающей жидкости. Для контроля герметичности применяют зондовый метод или испытание в вакуумной камере.
Leaklab — установка контроля герметичности литых корпусов
Прямой пневматический контроль литых корпусов: индивидуальная оснастка и прибор HC-Leaklab или HL-Leaklab по согласованному исполнению.
Назначение: Пневматический контроль герметичности литых корпусов и полуфабрикатов
Измерительная платформа: Hirays HC Classic / HC-Leaklab или HL Leader / HL-Leaklab — по согласованному исполнению
Метод: Прямое наполнение герметизированной полости сжатым воздухом
