Содержание материала
Три примера Hirays: режимы 15, 70 и 30 кПа, предварительный контроль крупной течи, косвенное и прямое подключение. Режимы испытания и оснастка.
Три программы контроля электродвигателей с HC-Leaklab
Сопоставление технических данных трёх примеров Hirays. Режимы относятся к разным изделиям и оснастке.
| Параметр | 07.12.2022 | 15.10.2022 | 13.01.2025 |
|---|---|---|---|
| Прибор | HC Classic / HC-Leaklab | HC Classic / HC-Leaklab | HC Classic / HC-Leaklab |

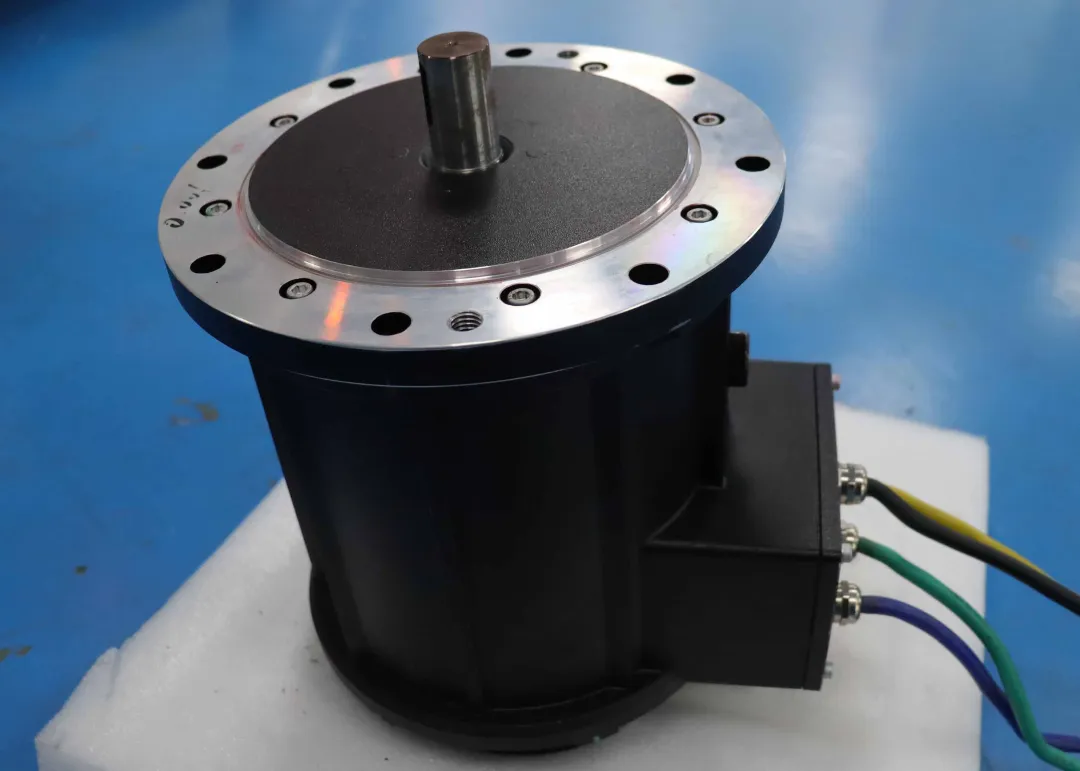

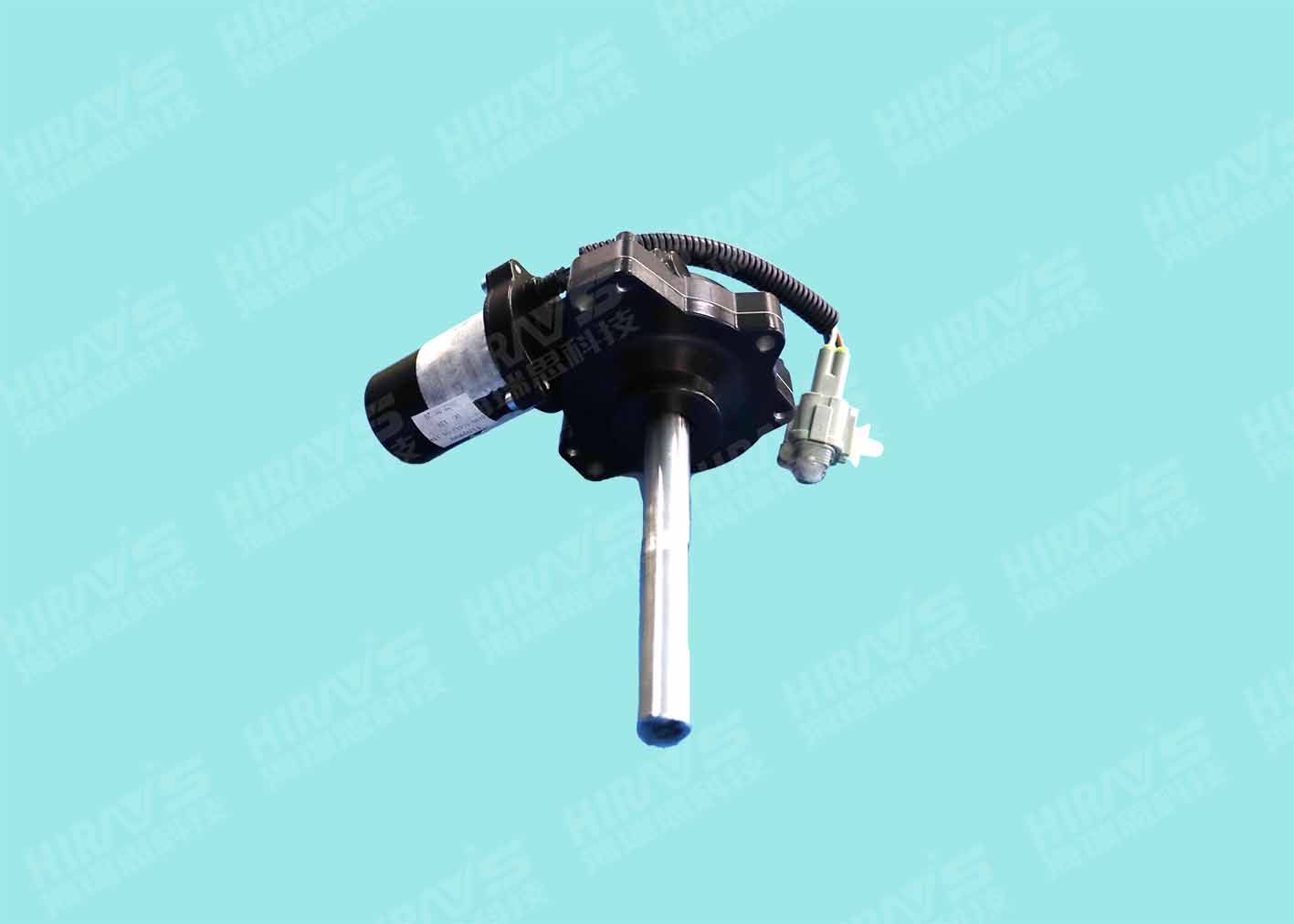

| Схема | Оснастка вокруг готового изделия, предварительный контроль крупной течи | Косвенный контроль в герметизирующей оснастке | Прямое подключение, контроль крышки и участков клеевого соединения |
| Испытательное давление | 15 кПа | 70 кПа | 30 кПа |
| Наполнение | 8 с | 10 с | Не указано |
| Стабилизация | 12 с | 10 с | Не указано |
| Измерение | 5 с | 8 с | Не указано |
| Верхний порог показателя утечки | 10 Па | 0,05 кПа = 50 Па | Не указан |
| Предварительные этапы | Дозированная подача 5 с; перераспределение давления 5 с; порог крупной течи 400 мл | Не указаны | Не указаны |
| Сброс | 1 с на снимке интерфейса | Не указан | Не указан |

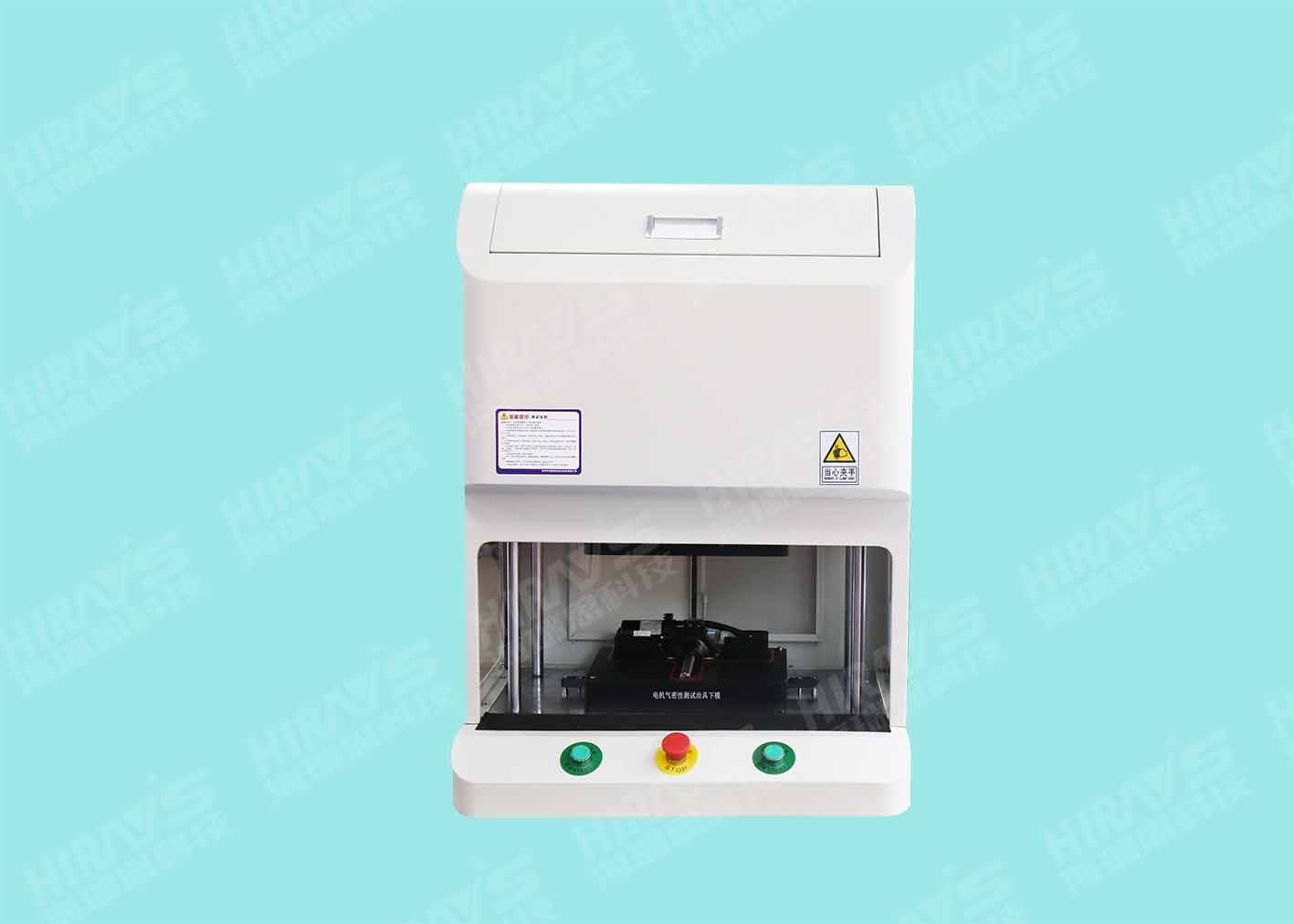

| Оснастка | На фотографии одна рабочая позиция | Компоновку оснастки согласуют при подборе | Три физические позиции; число независимых каналов требует согласования |
Пояснения к единицам и границам проверки
Единица Па обозначает изменение давления; без объёма и модели расчёта её нельзя подменять расходом газа.
400 мл — порог алгоритма предварительного контроля; 500 мл — отдельное поле программы. Ни одно число не подтверждает измеренный геометрический объём двигателя.
5+5+8+12+5+1 = 36 с для перечисленных этапов первого примера, если они выполняются последовательно; загрузка, зажим и выгрузка не учтены. Второй пример: 10+10+8 = 28 с до неописанного сброса.
Разрешение 0,1 Па и заявленная точность обработки оснастки 0,02 мм в характеристиках производителя3340 не являются погрешностью всей установки.
Упоминание IP68 в характеристиках производителя3256 не сопровождается протоколом водного испытания; проверка воздухом70кПа не доказывает класс IP68.

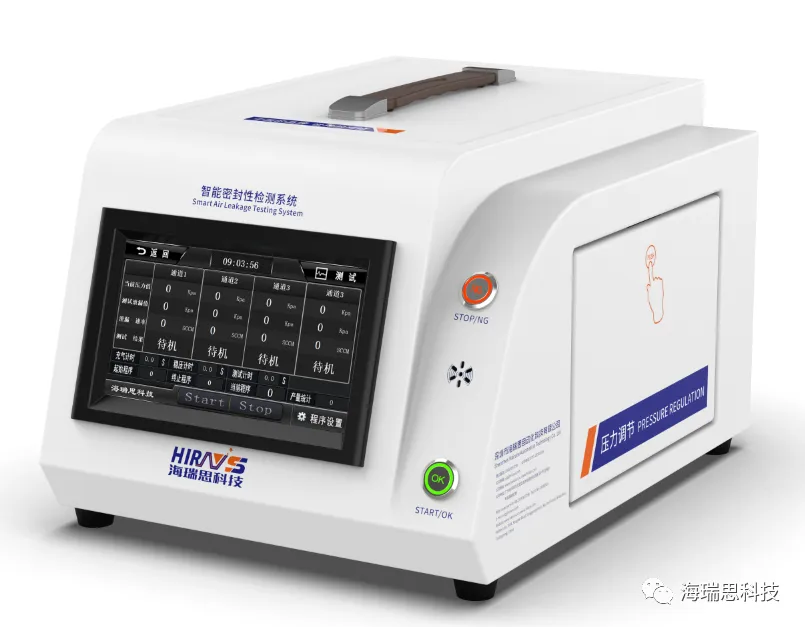

Мелкие поля интерфейса станции3357 не читаются уверенно; фотография прибора показывает четыре колонки каналов, это не доказывает четыре рабочие позиции станции.
Настройки и управление
Время и программа
- наполнение
- 8 с
- стабилизация
- 12 с
- измерение
- 5 с
- сброс
- 1 с
- дозированная подача
- 5 с
- перераспределение давления
- 5 с
- интервал равновесия
- 0 с
- следующая программа
- 1
Давление, пороги и объём
- испытательное давление
- 15 кПа
- верхний предел наполнения
- 18 кПа
- нижний предел наполнения
- 13,5 кПа
- верхний порог утечки
- 10 Па
- нижний порог утечки
- −10 Па
- смещение утечки
- 0 Па
- верхний порог крупной течи
- 400 мл
- нижний порог крупной течи
- 0 мл
- объём изделия — поле программы
- 500 мл

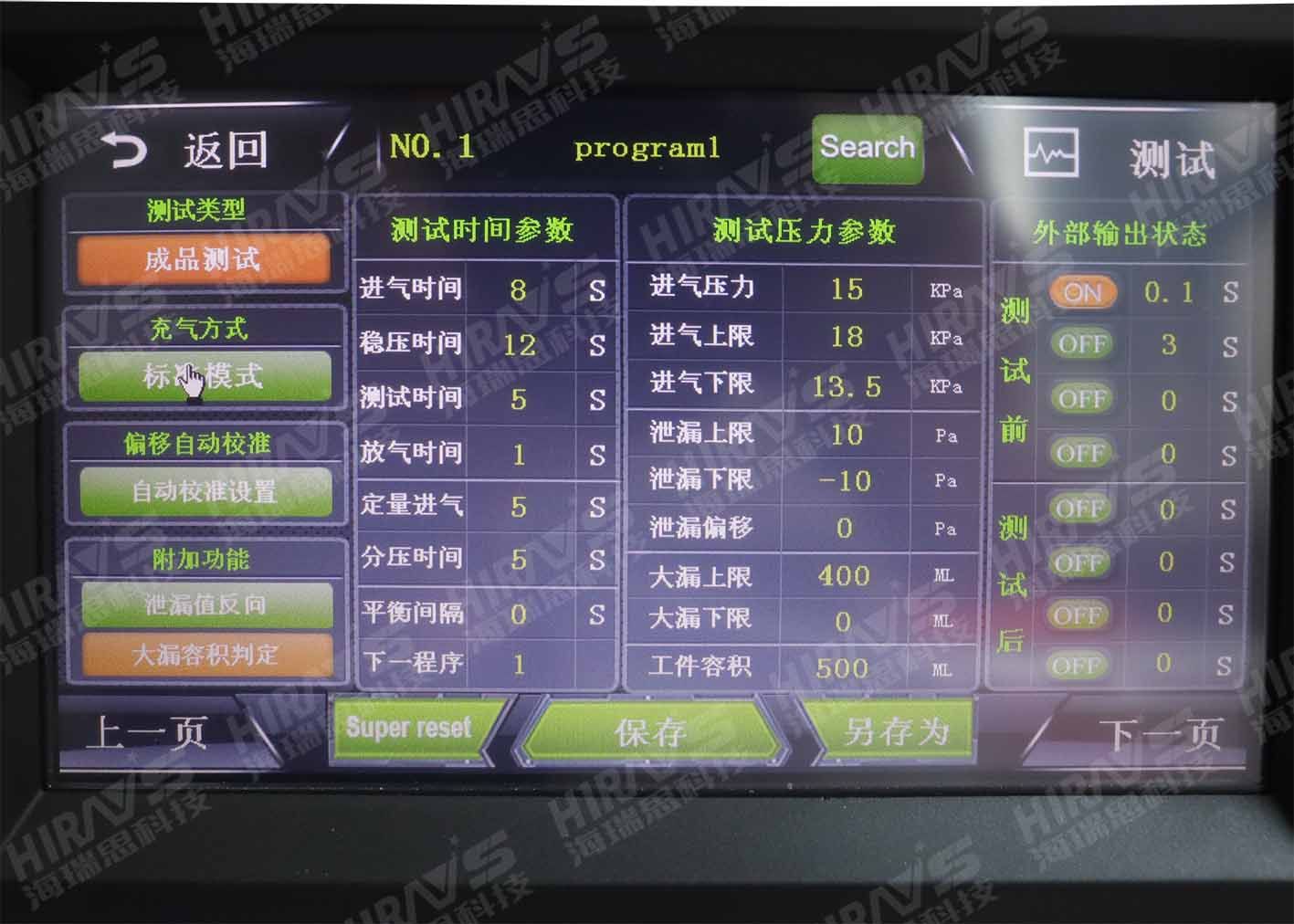

Интерфейс первого примера: испытание готового изделия, стандартный режим наполнения, настройки автоматической коррекции смещения, диапазон показателя утечки, определение крупной течи по объёму. Программа №1 (program1). Управление: Назад, Поиск, Испытание, Предыдущая страница, Расширенный сброс, Сохранить, Сохранить как, Следующая страница.
Внешние выходы до испытания: включено на 0,1 с; выключено на 3 с; два выхода выключены с нулевым временем. После испытания четыре выхода выключены с нулевым временем. ON — включено; OFF — выключено.

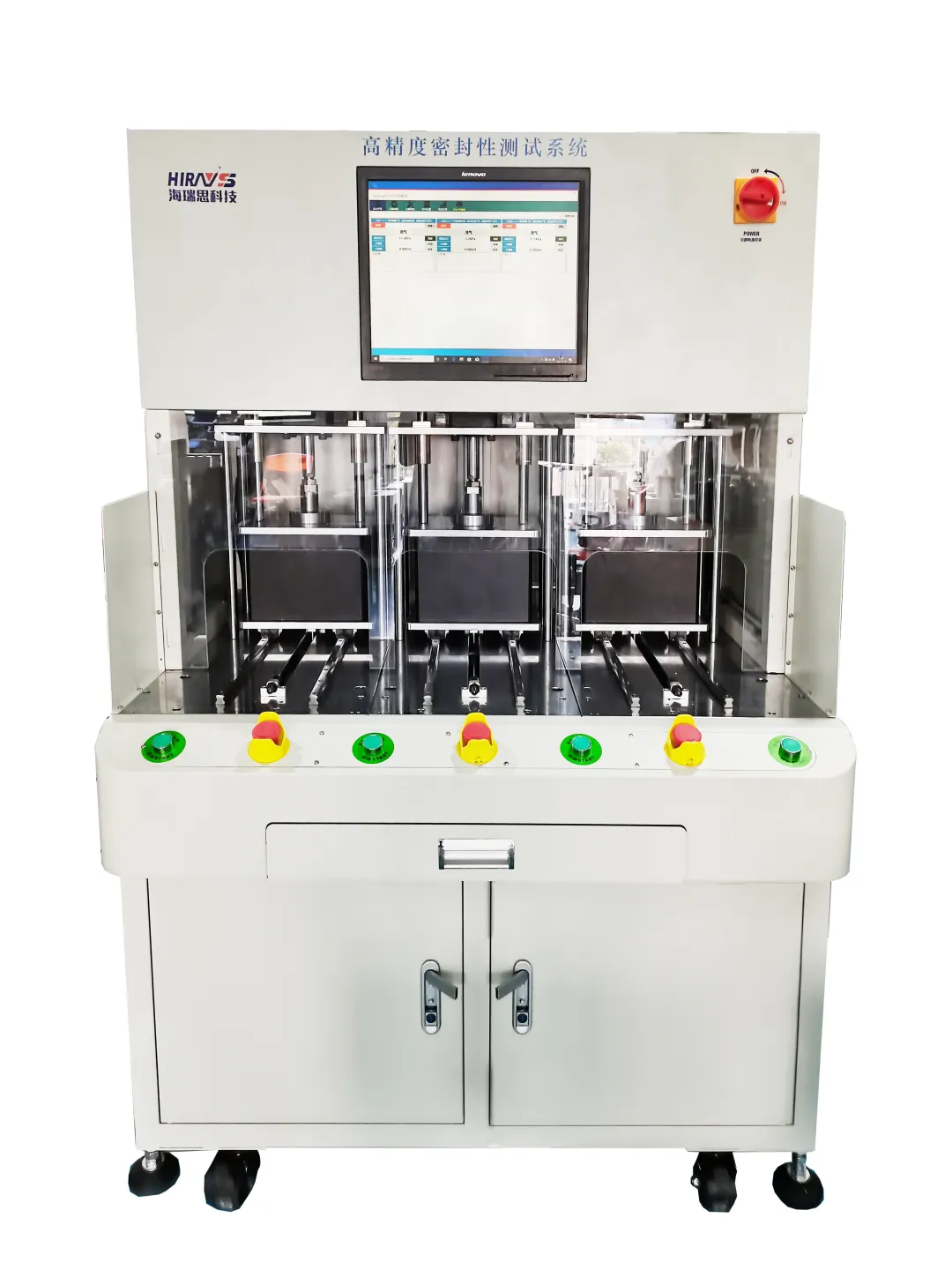

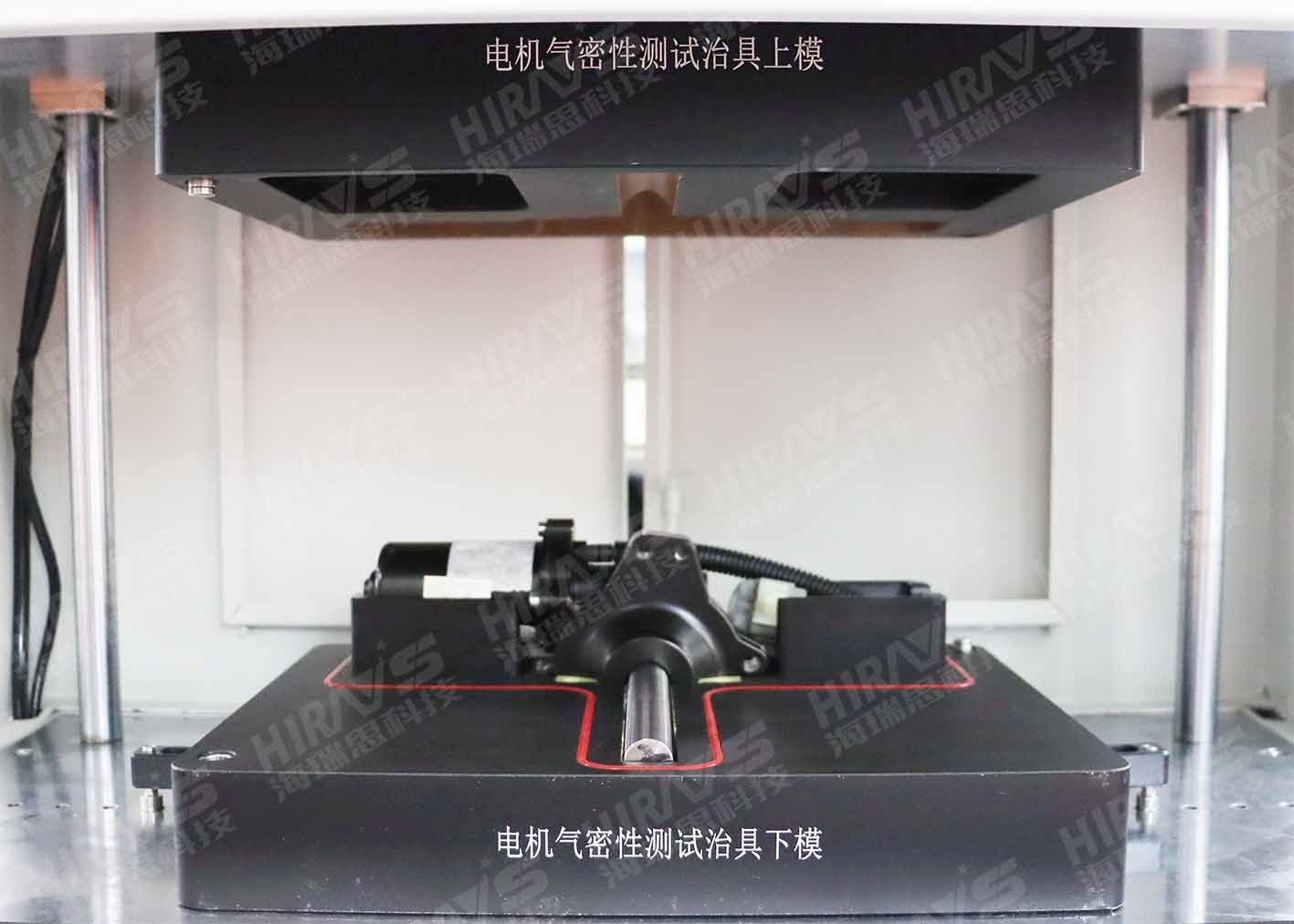

Оснастка: верхняя и нижняя части приспособления контроля герметичности двигателя. Предупреждение: опасность защемления рук. Надпись над экраном трёхпозиционной станции — «Система высокоточного контроля герметичности»; POWER — питание; OFF/ON — выключено/включено. START — запуск; STOP — останов; OK — годно; NG — не годно; PRESSURE REGULATION — регулировка давления.
Экран прибора третьего примера: каналы 1–4, время испытания, давление, показатель утечки, состояние «ожидание», время наполнения и стабилизации, задержка запуска, число испытаний, счётчики брака и годных изделий, выбор модели, запуск/останов, настройки программы. Нулевые поля на иллюстрации не задают рабочий режим. Мелкие надписи и значения экрана станции не читаются уверенно.
Оборудование и оснастка
Производитель оборудования — Hirays.
