Разбор режима 5/15/5/3 с, оснастки и полей экрана. Расхождение между названием изделия в программе испытания и фотографией отмечено отдельно.

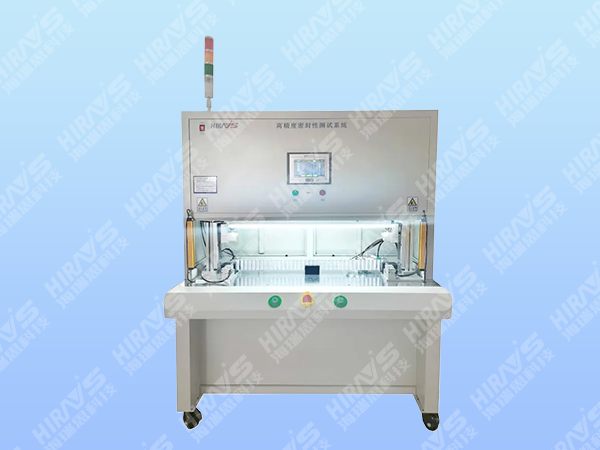

Индивидуальная оснастка герметизирует контролируемую деталь и подключает её к HC-Leaklab для прямого пневматического испытания. Производитель оборудования — Hirays.
Объект и границы идентификации

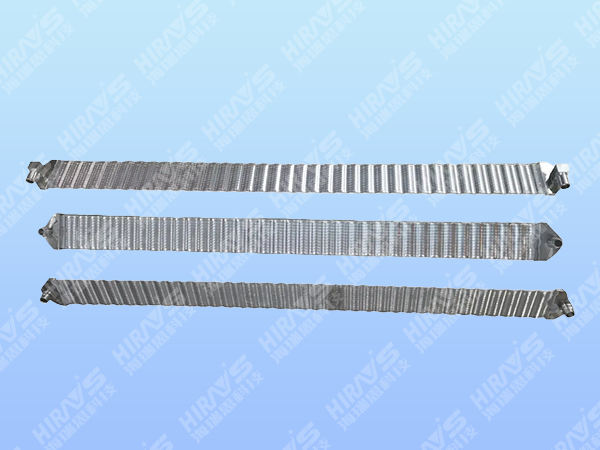

На фотографии показаны длинные гофрированные металлические компоненты. Их материал и способ изготовления требуют уточнения. Приведённый режим относится к отдельному испытанию и не является универсальным для литых деталей.
Режим испытания и настройки
| Параметр | Параметры испытания |
|---|---|
| Давление испытания | 250 кПа = 0,25 МПа |
| Наполнение | 5 с |
| Стабилизация | 15 с |
| Измерение | 5 с |
| Сброс давления | 3 с |
| Сумма этапов | 28 с; загрузка, прижим и выгрузка не включены в описанные интервалы |
| Предел падения давления | 50 Па = 0,05 кПа |
| Прибор | Hirays HC; в программе испытания назван высокоточным дифференциальным прибором |
| Программа на экране | № 0 / program0 |
| Верхний и нижний предел наполнения | 270 и 230 кПа |
| Нижний предел падения давления на экране | −1 кПа; это настройка программы, не минимальная обнаруживаемая течь |
| Дозированное наполнение и интервал закрытия клапана | На экране оба значения 0 с |
| Поля расхода и объёма | 0,00 стандартного см³/мин и 0 мл; нули не подтверждают физический объём детали или диапазон прибора |
| Следующая программа | −1 — показанное поле программы; смысл кодировки отдельно не раскрыт |
Последовательность испытания
- Установить изделие в согласованную оснастку и герметизировать технологические отверстия.
- Наполнить проверяемую полость до заданного давления; в примере 250 кПа и 5 с.
- Выдержать 15 с для стабилизации, затем измерять падение давления 5 с.
- Оценить результат по пределу 50 Па, сбросить давление за предусмотренные 3 с и завершить цикл изделия.
Как читать результат
5 + 15 + 5 + 3 = 28 с. Это длительность этапов испытания без загрузки, прижима оснастки, выгрузки и вспомогательных пауз. Для производительности линии нужен полный измеренный цикл.
Предел 50 Па выражает изменение давления. Он не задан в Па/с и не является расходом утечки. Пересчёт в мл/мин или Па·м³/с требует объёма, времени, давления и температуры, а также принятой методики. Нижний предел −1 кПа на экране не означает чувствительность прибора.

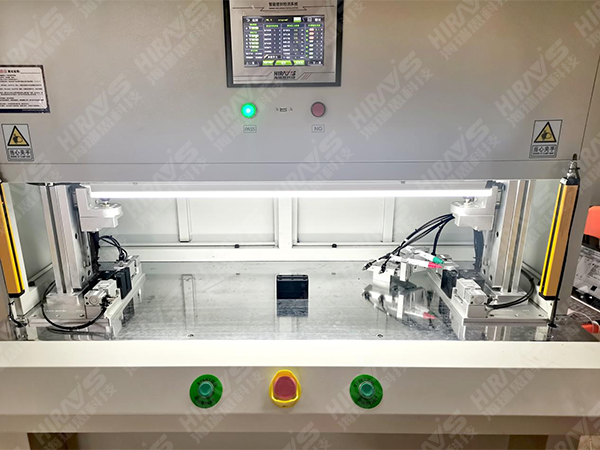

В программе испытания употреблены и прямой метод давления, и описание дифференциального прибора HC. Фактическую пневматическую схему, опорную полость и способ обработки сигнала необходимо подтвердить для конкретного исполнения. Число мест оснастки и независимых результатов по фотографии не устанавливается.

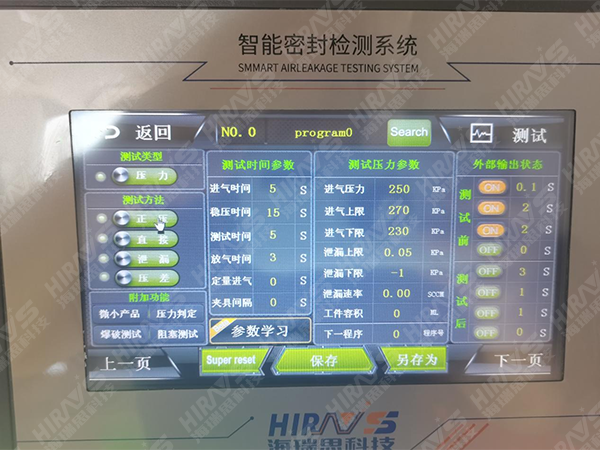

Читаемые названия интерфейса
На экране: «возврат», «поиск», «испытание», «тип испытания», «метод испытания», «прямой», «косвенный», «положительное давление», «отрицательное давление», «режим измерения», «параметры времени», «параметры давления», «состояние внешних выходов», «обучение параметров», «предыдущая страница», «сброс», «сохранить», «сохранить как» и «следующая страница». На корпусе — «Интеллектуальная система контроля утечки воздуха».
Сокращение sccm означает стандартный кубический сантиметр в минуту. Температура и давление приведения в данном изображении не указаны, поэтому отображённое поле не приравнивается к объёмному расходу при любых условиях. Значения в столбце внешних выходов описывают управление исполнительными устройствами, а не дополнительное время испытания.
Что согласовать перед применением
Требуются чертёж и материал изделия, допустимое давление и деформация, объём и число полостей, герметизация входов, стабильность температуры, времена стабилизации и измерения, критерий годности, эталонная течь и полный цикл. Регулярную проверку прибора, обслуживание уплотнений, обучение оператора и регистрацию результатов включают в производственную процедуру.
Заявления производителя о высокой точности не сопровождаются в этом материале численной погрешностью, диапазоном расхода или протоколом испытаний. Режим 250 кПа / 50 Па не заменяет критерии конкретного изделия.
