Дифференциальный контроль разъёмов: режим 50 кПа, критерий 50 Па, настройки программы и условия достоверного испытания.

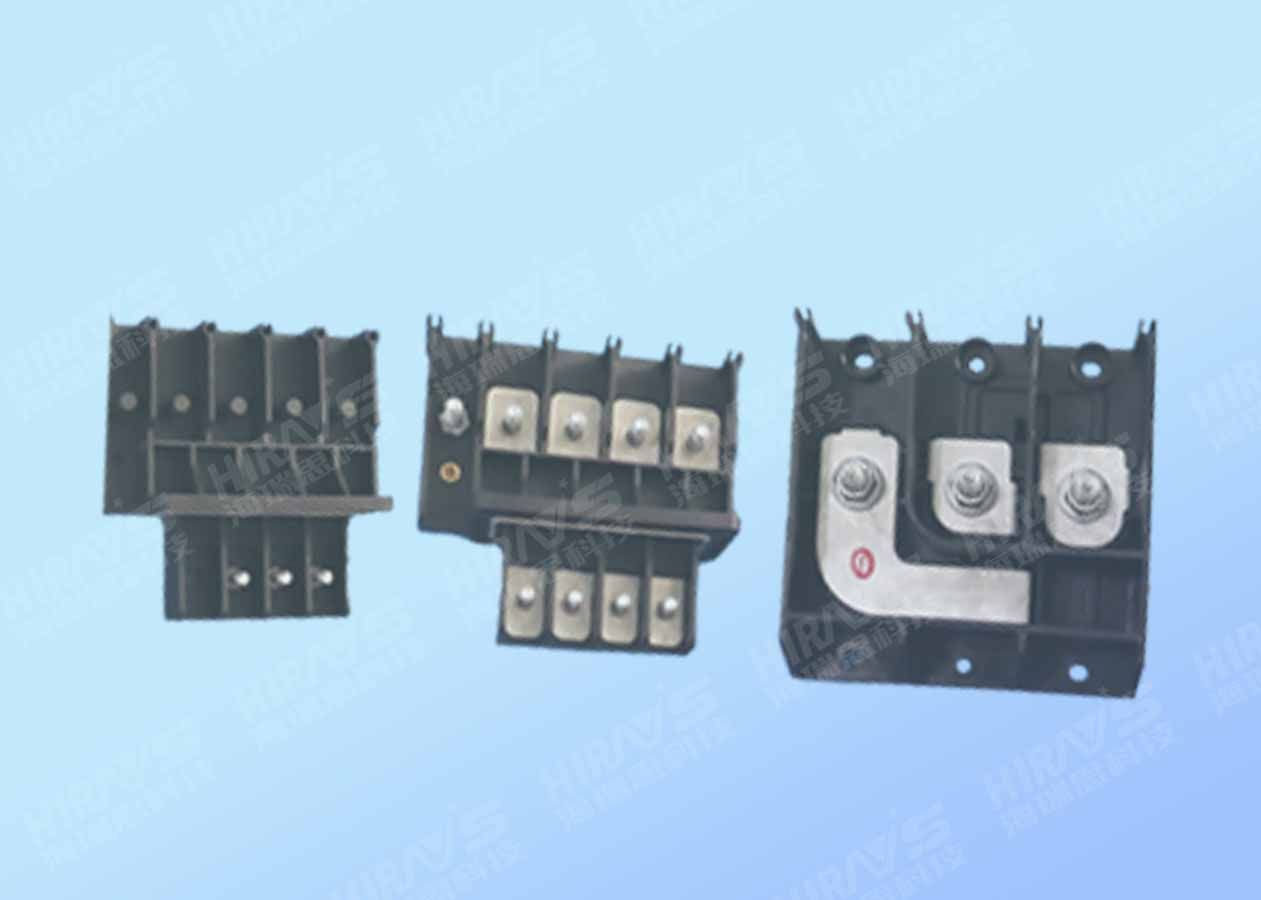

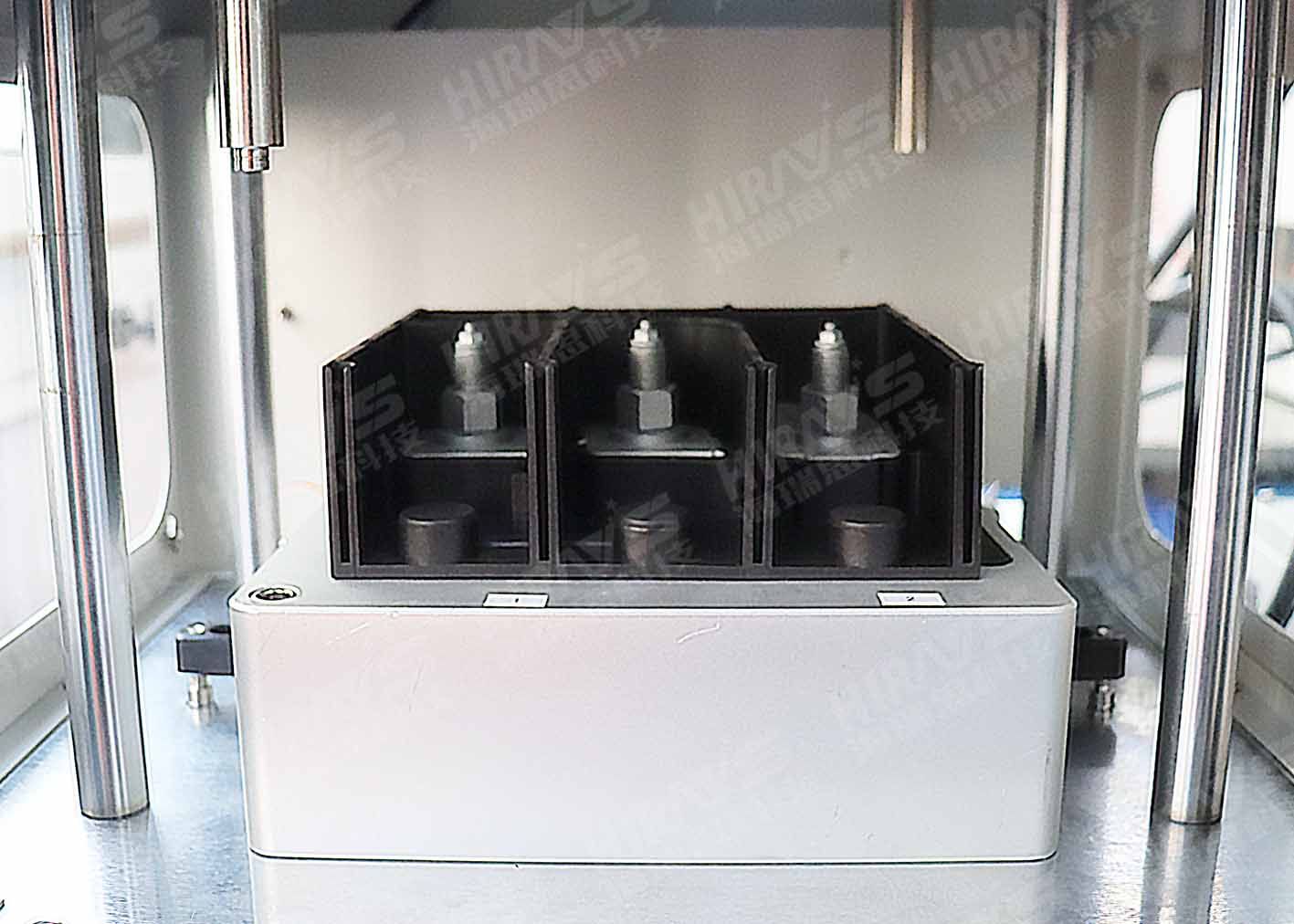

Пневматический контроль разъёма позволяет выявить нарушение герметичности корпуса, выводов и уплотняемых соединений до сборки узла. Испытательную полость определяют по чертежу изделия; оснастка должна герметизировать предусмотренные отверстия и воспроизводимо устанавливать деталь. В системе с HC-Leaklab производства Hirays применяется дифференциальный метод контроля.

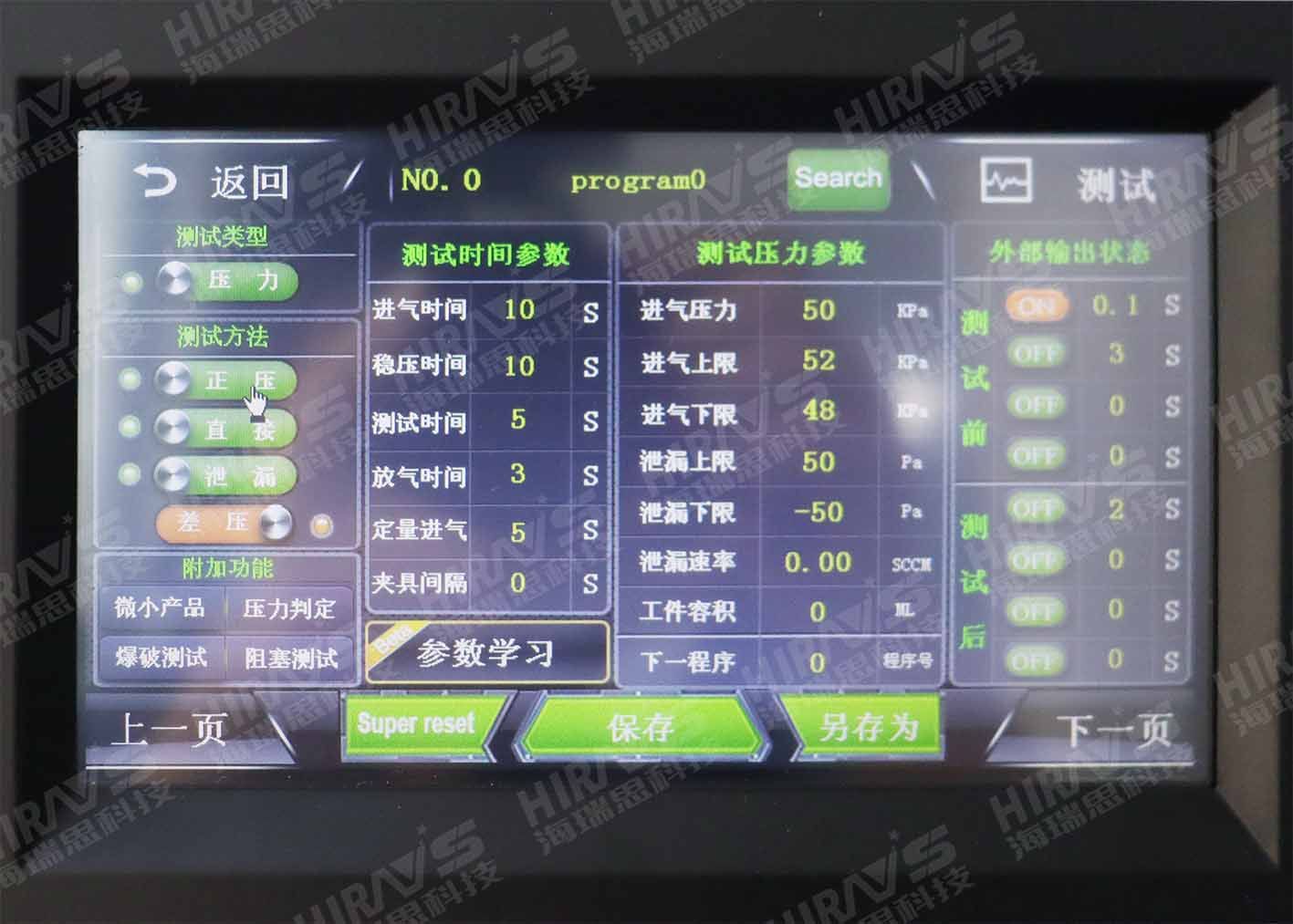

Режим и настройки испытания
| Параметр | Значение |
|---|---|
| Прибор | HC-Leaklab производства Hirays |
| Метод | Дифференциальный пневматический контроль |
| Номер программы | 0; обозначение program0 |
| Дозированная подача | 5 с |
| Наполнение | 10 с |
| Стабилизация давления | 10 с |
| Измерение | 5 с |
| Сброс давления | 3 с |
| Интервал оснастки | 0 с |
| Заданное давление | 50 кПа |
| Верхняя граница наполнения | 52 кПа |
| Нижняя граница наполнения | 48 кПа |
| Верхний порог показателя утечки | 50 Па |
| Нижний порог показателя утечки | −50 Па |
| Показание расхода в настройках | 0,00 стандартных см³/мин; стандартные условия задают в методике |
| Настройка объёма изделия | 0 мл; не физический объём детали |
| Следующая программа | 0 |
Внешние выходы программы
| Параметр | Значение |
|---|---|
| До испытания: выход 1 | ВКЛ; 0,1 с |
| До испытания: выход 2 | ВЫКЛ; 3 с |
| До испытания: выход 3 | ВЫКЛ; 0 с |
| До испытания: выход 4 | ВЫКЛ; 0 с |
| После испытания: выход 1 | ВЫКЛ; 2 с |
| После испытания: выход 2 | ВЫКЛ; 0 с |
| После испытания: выход 3 | ВЫКЛ; 0 с |
| После испытания: выход 4 | ВЫКЛ; 0 с |
Указанные настройки относятся к отдельному разъёму и согласованной оснастке. При переносе программы на другое изделие проверяют давление, чувствительность, длительности этапов и пороги браковки. Значения нулевого объёма и расхода в настройках не подтверждают нулевые физические величины.
Длительность этапов и полный такт
Дозированная подача 5 с, наполнение 10 с, стабилизация 10 с и измерение 5 с дают арифметическую сумму 30 с. При добавлении сброса 3 с сумма этих пяти интервалов составляет 33 с. Она не задаёт последовательность работы клапанов или подтверждённый производственный такт: отдельно учитывают загрузку, прижим, движение оснастки, освобождение изделия и запись результата.
Стабилизация перед измерением уменьшает влияние переходных процессов после наполнения. Её достаточность проверяют на конкретном объёме и материале изделия. Изменение температуры, деформация корпуса или нестабильность уплотнения могут повлиять на показание и привести к неверной оценке детали.
Критерий 50 Па
В рассматриваемой программе верхний порог показателя утечки равен 50 Па, или 0,05 кПа. Давление наполнения 50 кПа и показатель утечки 50 Па — разные параметры. Нижний порог −50 Па и границы наполнения 48–52 кПа задают отдельные условия оценки программы.
Показатель в паскалях нельзя автоматически перевести в объёмный расход течи. Для этого нужны определение измеряемой величины, объём, длительность измерения, температура, тип давления и модель испытательной системы. Критерий 50 Па не является универсальным требованием для автомобильных разъёмов и сам по себе не подтверждает степень защиты от воды.
Управление испытанием
Тип испытания — давление. Доступны настройки положительного давления, прямого метода, показателя утечки и дифференциального давления. Дополнительные функции: малые изделия, оценка по давлению, испытание на разрушение и проверка закупорки. Управление включает возврат, поиск, испытание, обучение параметрам, предыдущую страницу, расширенный сброс, сохранение, сохранение под другим именем и следующую страницу. ВКЛ и ВЫКЛ определяют состояние выходов программы.

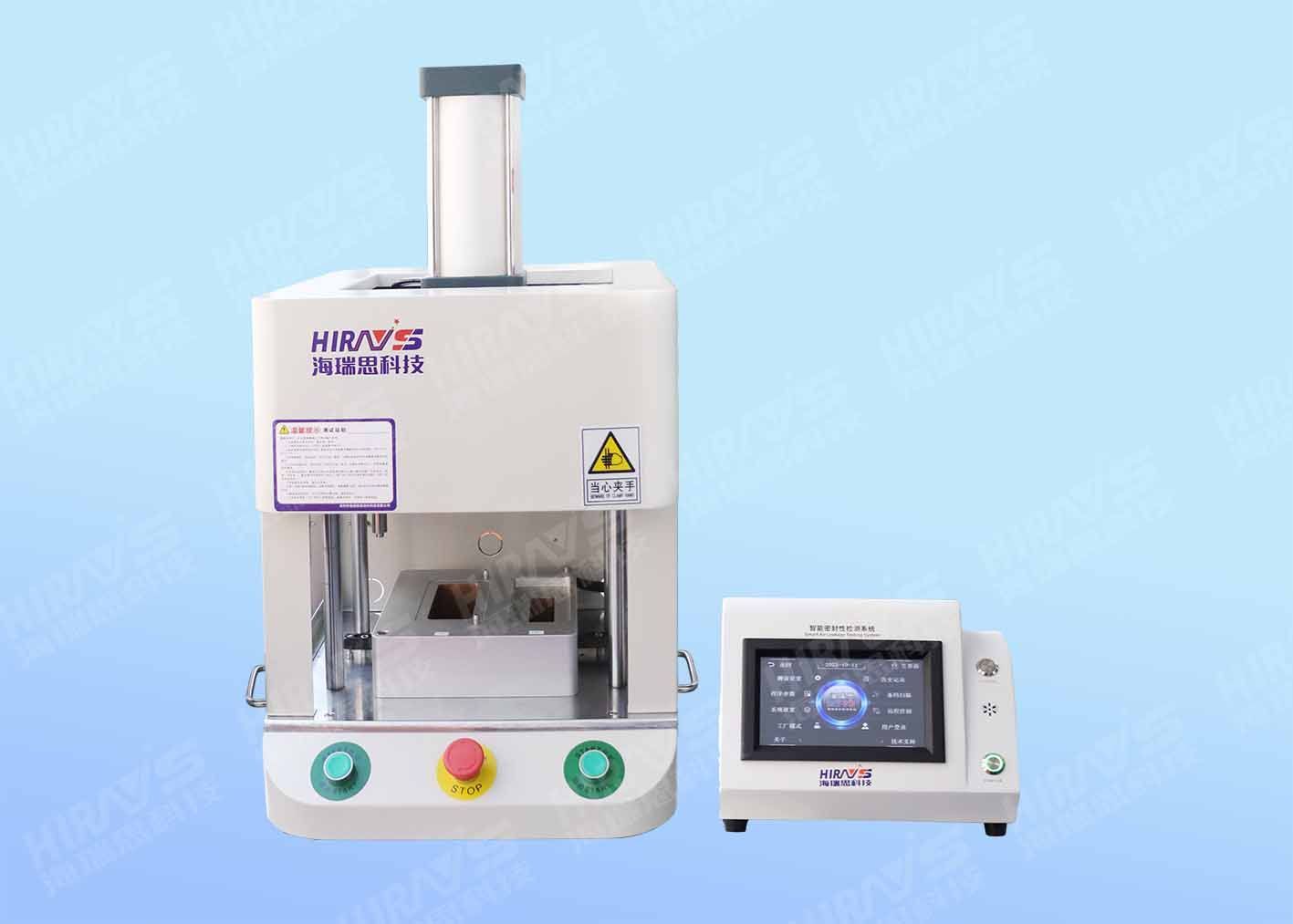

На платформе предусмотрен аварийный останов. Предупреждение у прижима обозначает опасность защемления рук. Состав защитных устройств и порядок работы определяют для поставляемого рабочего места.
Подготовка серийного контроля
- Определить проверяемую полость, допустимое давление и критерий годности по документации изделия.
- Проверить герметичность оснастки и повторяемость установки разъёма.
- Подтвердить программу на годных деталях и образцах с заданным дефектом.
- Установить правила регистрации, повторной проверки и действий при аварии или нестабильном наполнении.
