Система контроля зарядного пистолета: индивидуальная оснастка, программы HC-Leaklab, интерфейсы и регистрация результатов.
Для контроля герметичности зарядного пистолета измерительный прибор, платформу и оснастку подбирают как единую систему. HC-Leaklab производства Hirays регистрирует изменения давления, настольная платформа обеспечивает установку изделия, а индивидуальная оснастка герметизирует выбранную полость.
Компоновка и функции системы
| Параметр | Значение |
|---|---|
| Проверяемое изделие | Штекер и корпус зарядного пистолета; полость задают по конструкции |
| Измерительная платформа | HC-Leaklab производства Hirays |
| Компоновка | Настольная испытательная платформа и индивидуальная оснастка |
| Показатель датчика | Заявлено 0,2% верхнего предела шкалы; не погрешность измерения утечки системы |
| Программы | 100 наборов настроек для различных изделий и режимов |
| Интерфейсы | RS-232 / RS-485; протокол обмена согласуют |
| Данные контроля | Обмен с MES, отчёты и статистический контроль процесса по согласованной комплектации |
Почему оснастка определяет результат
Положение корпуса, геометрия соединения и поверхность уплотнения влияют на повторяемость испытания. Оснастка должна воспроизводимо фиксировать изделие, закрывать необходимые отверстия и выдерживать согласованное давление. Её собственную герметичность проверяют отдельно.
Плотное прилегание уплотнения не доказывает отсутствие ошибок. Износ, загрязнение, различие размеров деталей и усилие прижима проверяют в условиях серийной эксплуатации. Для разных исполнений зарядного пистолета могут потребоваться отдельная оснастка и собственная программа.
Что означает 0,2% верхнего предела шкалы
Верхний предел шкалы датчика — значение, относительно которого нормируется указанный процент. Для заявленного показателя 0,2% абсолютная составляющая определяется как 0,002, умноженное на верхний предел шкалы. Без диапазона датчика и условий нормирования нельзя получить её величину в паскалях.
Этот показатель относится к датчику и не задаёт погрешность определения утечки всей установки. Для системы учитывают метод измерения, объём изделия, температуру, время стабилизации, оснастку и обработку сигнала. Минимальную обнаруживаемую течь и повторяемость подтверждают на выбранном режиме.
Программы и переналадка
Сто наборов настроек позволяют хранить программы для разных изделий и режимов. В программе согласуют наполнение, стабилизацию, измерение, сброс давления и критерии оценки. Номер программы связывают с идентификатором изделия, а её изменение контролируют по принятому порядку управления качеством.
Время изготовления или поставки установки определяют после согласования конструкции, оснастки и комплектации. Производственный такт проверяют на изделиях с учётом ручных операций и повторных испытаний.
Регистрация результатов и статистический контроль
RS-232 и RS-485 обеспечивают интерфейсы обмена. Для подключения к MES — системе управления производственными операциями — согласуют протокол, идентификацию изделия, состав записи и поведение при потере связи. Наличие интерфейса само по себе не обеспечивает совместимость с любой системой предприятия.
Статистический контроль процесса используют для наблюдения за изменением результатов во времени. Контрольные карты и отчёты строят на сопоставимых данных одной программы, учитывая номер изделия, результат измерения, оценку годности, время испытания и состояние установки. Статистические границы процесса и предел браковки изделия определяют отдельно.
Данные для технического задания
- Чертёж корпуса и штекера, перечень полостей и уплотняемых отверстий.
- Допустимое испытательное давление и критерий герметичности.
- Номенклатура изделий, требуемый такт и порядок переналадки.
- Требования к оснастке, регистрации, отчётам и интеграции с производством.
HC-Leaklab: характеристики прибора · Подбор установки контроля герметичности

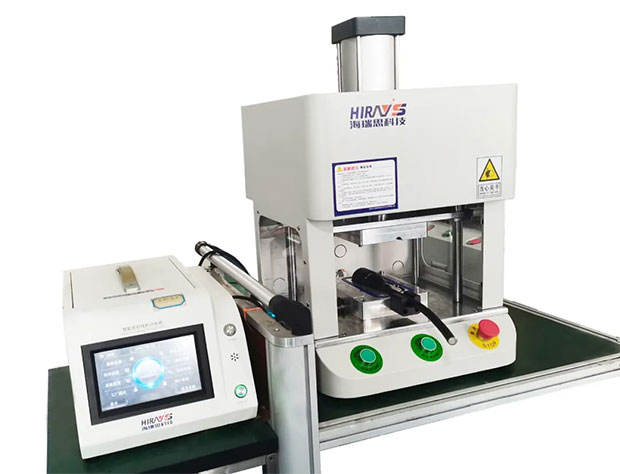

Установка контроля зарядных пистолетов
Настольное рабочее место с HC-Leaklab, индивидуальной оснасткой и регистрацией результатов по согласованной комплектации. Испытательное давление, критерий годности и такт определяют для конкретного изделия.
