Режим 50 кПа и 80 Па, оснастка для ввода проводов и проверка водозащиты автомобильной антенны.
Корпус автомобильной антенны на крыше должен защищать электронные компоненты и ввод проводов от воды. Пневматический контроль используют для проверки корпуса и герметизирующих соединений до установки на автомобиль. В системе с HC-Leaklab производства Hirays программу согласуют с конструкцией антенны и испытательной оснастки.
Режим контроля
| Параметр | Значение |
|---|---|

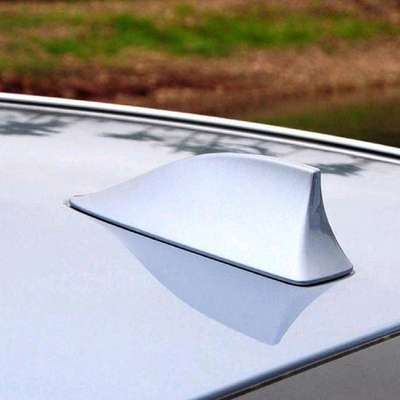

| Изделие | Корпус автомобильной антенны типа «акулий плавник» |

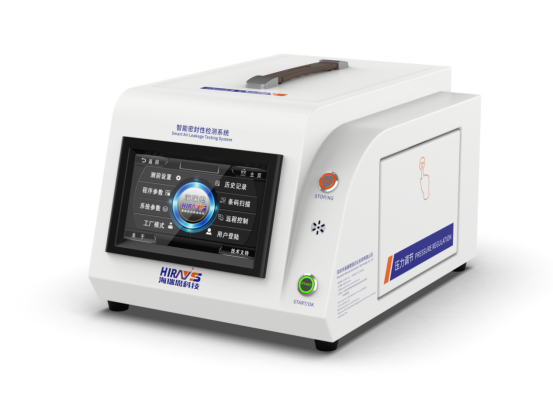

| Прибор | HC-Leaklab, исполнение HC Classic производства Hirays |
| Метод | Прямой пневматический контроль с индивидуальной оснасткой |
| Испытательное давление | 50 кПа |
| Наполнение | 10 с |
| Стабилизация | 10 с |
| Измерение | 5 с |
| Верхний порог показателя утечки | 0,08 кПа = 80 Па |
| Оснастка | Нижняя часть из двух слоёв с пространством для проводного жгута |
Оснастка и ввод проводов
Нижнюю часть оснастки разделяют на два слоя, чтобы разместить проводной жгут без защемления и обеспечить правильное положение антенны. Верхняя часть прижимает изделие к нижней, а уплотнительное кольцо герметизирует область ввода проводов и контур проверяемой полости.
Перед серийной работой проверяют собственную герметичность приспособления. Износ уплотнения, загрязнение посадочной поверхности и различие положения жгута могут изменить результат, даже если корпус изделия не изменился.
Длительности этапов и критерий годности
Наполнение 10 с, стабилизация 10 с и измерение 5 с дают сумму 25 с. Полный производственный такт дополнительно учитывает загрузку, прижим, сброс давления и выгрузку. Продолжительность стабилизации выбирают так, чтобы переходные процессы после наполнения не определяли результат измерения.
Показатель 0,08 кПа равен 80 Па и имеет размерность давления. Он не является объёмным расходом утечки. Для пересчёта в расход нужны определённые объём, время измерения, температура, тип давления и модель испытательной системы.
Проверка водозащиты
Режим 50 кПа и предел 80 Па относятся к конкретной программе пневматического контроля. Они сами по себе не подтверждают IP68. Степень защиты устанавливают соответствующим испытанием водой; связь между пневматическим показателем и водозащитой проверяют на конструкции изделия.
Данные для подбора системы
Для технического задания нужны чертежи корпуса и ввода проводов, допустимые нагрузки, перечень проверяемых соединений, критерий годности и требуемый такт. При наладке используют годные детали и образцы с заданным дефектом, а также определяют порядок повторного контроля и регистрации результата.
