Контроль впускных клапанов бачков с HC-Leaklab
Пневматическая проверка впускного клапана: настройки HC-Leaklab, границы наполнения, оснастка и критерии браковки.

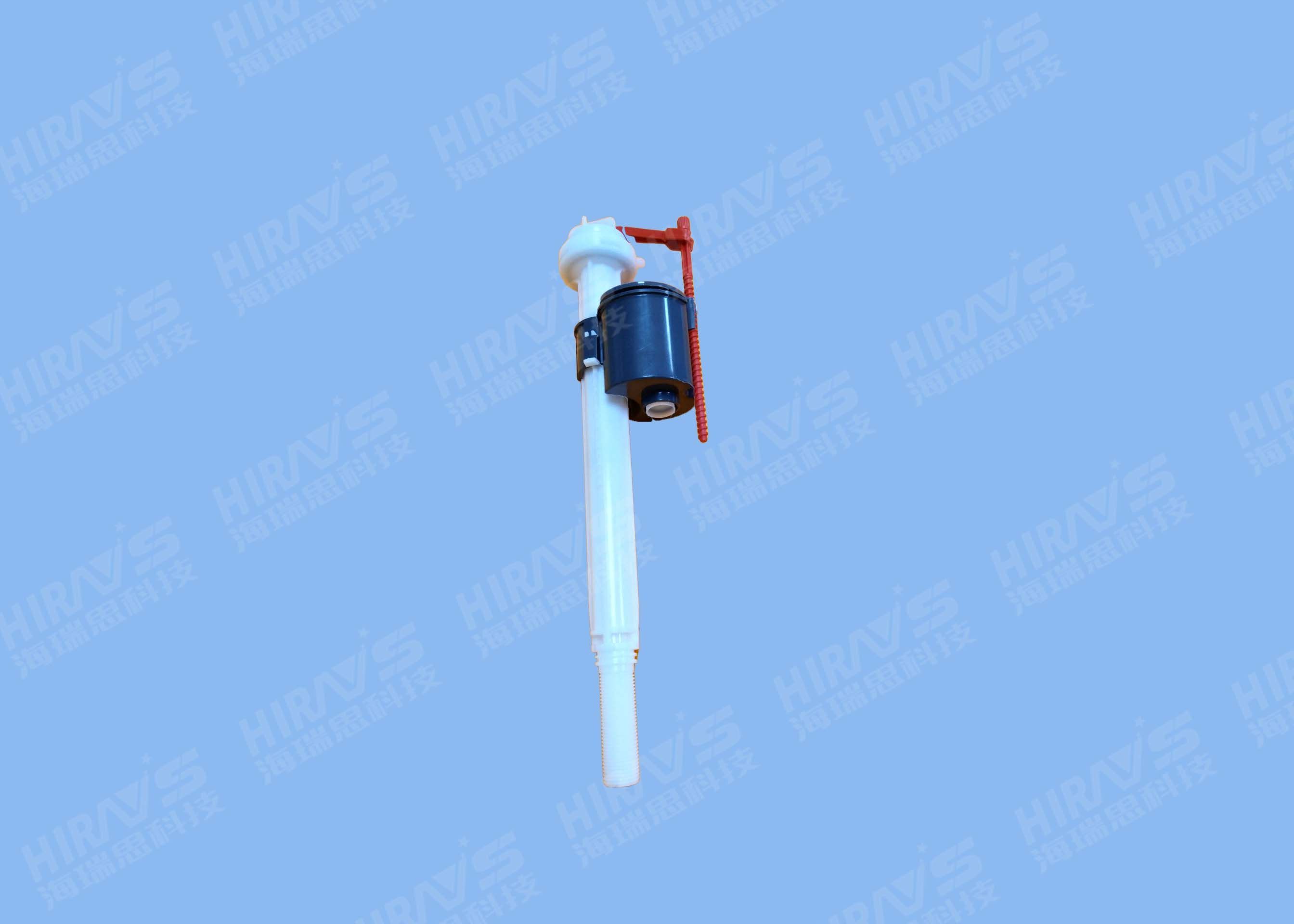

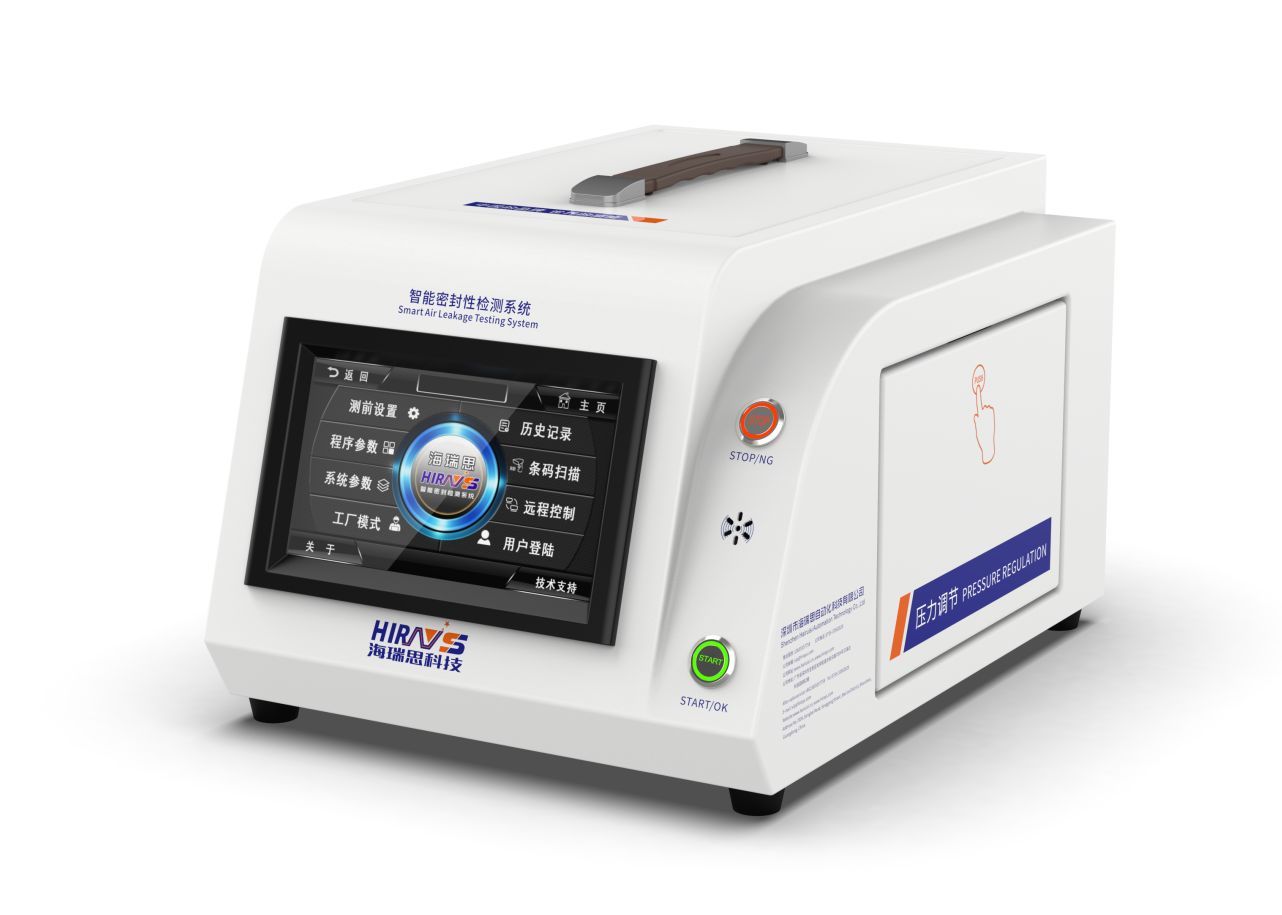

Впускной клапан бачка регулирует подачу воды и должен перекрывать поток в заданном состоянии. Пневматическая проверка позволяет контролировать герметичность выбранной полости и соединений. Для такого применения используют HC-Leaklab в исполнении HC Classic производства Hirays с оснасткой, соответствующей геометрии клапана.

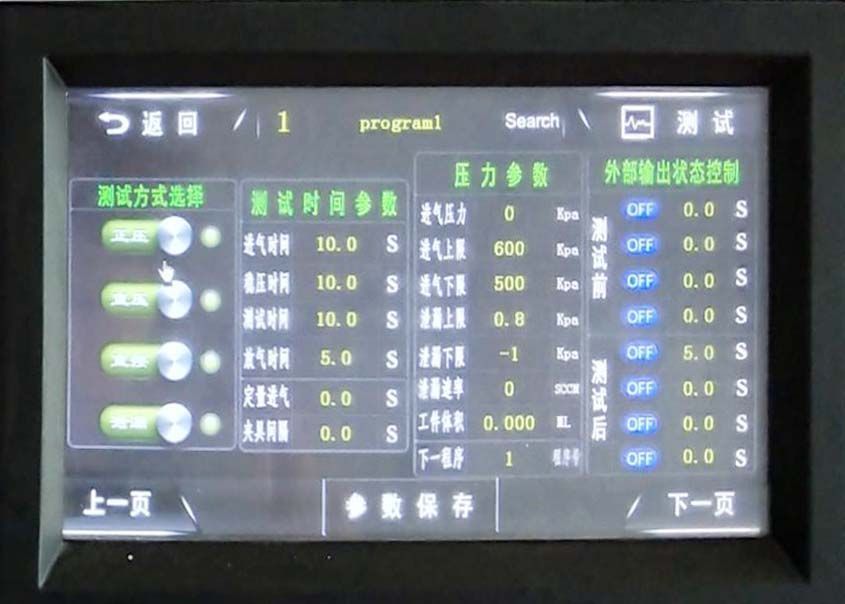

Параметры рассматриваемой программы
| Параметр | Значение |
|---|---|
| Прибор | HC-Leaklab, исполнение HC Classic производства Hirays |
| Изделие | Впускной клапан бачка |
| Номер программы | 1 |
| Время наполнения | 10 с |
| Стабилизация | 10 с |
| Измерение | 10 с |
| Сброс давления | 5 с |
| Предварительное наполнение | 0 с |
| Интервал оснастки | 0 с |
| Поле давления наполнения | 0 кПа |
| Верхняя граница наполнения | 600 кПа |
| Нижняя граница наполнения | 500 кПа |
| Верхний порог показателя утечки | 0,8 кПа = 800 Па |
| Нижний порог показателя утечки | −1 кПа |
| Поле скорости утечки | 0 стандартного см³/мин |
| Поле объёма изделия | 0,000 мл |
| Следующая программа | 1 |
Границы наполнения 500…600 кПа задают условия допуска к измерению. Отдельное поле давления наполнения на экране содержит 0 кПа; его нельзя подменять верхней границей 600 кПа или принимать за доказательство испытания при нулевом давлении. Рабочее давление и логику регулирования подтверждают при настройке установки.
Порог 0,8 кПа равен 800 Па и относится к показателю давления. Чтобы установить объёмный расход или поток газа, необходимы дополнительные параметры и подтверждённая расчётная модель. Нулевой показатель в поле скорости утечки не является измеренным результатом годности изделия.
Настройки внешних выходов
| Параметр | Значение |
|---|---|
| До испытания, выход 1 | Отключён, 0 с |
| До испытания, выход 2 | Отключён, 0 с |
| До испытания, выход 3 | Отключён, 0 с |
| До испытания, выход 4 | Отключён, 0 с |
| После испытания, выход 1 | Отключён, 5 с |
| После испытания, выход 2 | Отключён, 0 с |
| После испытания, выход 3 | Отключён, 0 с |
| После испытания, выход 4 | Отключён, 0 с |
Для первого выхода после испытания показаны отключённое состояние и время 5 с. Эти поля не определяют назначение исполнительного механизма. Соответствие выходов зажимам, клапанам и сигналам линии задаётся схемой управления.
Обозначения интерфейса
Номер и имя программы, поиск, выбор метода испытания, параметры времени, параметры давления, управление внешними выходами, наполнение, стабилизация, измерение, сброс давления, предварительное наполнение, интервал оснастки, верхняя и нижняя границы, скорость утечки, объём изделия, следующая программа, сохранение, предыдущая и следующая страницы — основные поля и команды экрана.
Оснастка и критерии браковки
Конструкция приспособления должна разделять проверяемую полость, путь подачи газа и уплотнения самой оснастки. Положение запорного элемента фиксируют и проверяют отдельно: утечка через закрытый клапан и утечка наружу через корпус относятся к разным дефектам. Критерий годности согласуют с требованиями к изделию, состоянием клапана и допустимой утечкой.
Наполнение, стабилизация и измерение занимают по 10 с, их сумма составляет 30 с. Со сбросом давления 5 с — 35 с. Это сумма показанных этапов, а не полный производственный такт: загрузка, зажим, перемещение оснастки и выгрузка учитываются дополнительно.
Проверка сжатым газом не заменяет испытание функции клапана с водой. Перед серийным применением оценивают повторяемость, собственную утечку приспособления и влияние температуры. Разрешение прибора не определяет погрешность всей установки и вероятность обнаружения конкретного дефекта.
