Вакуумметры KYKY
Вакуумметры KYKY: поставка, калибровка и настройка измерительных систем
Лаборатория контроля герметичности «Ликлаб» специализируется на поставке, калибровке и внедрении вакуумных измерителей и контроллеров KYKY в составе течеискательных и вакуумных установок. В состав измерительных систем лаборатории входят ёмкостные, термокондуктометрические, ионизационные и комбинированные датчики, а также многоканальные контроллеры для интеграции датчиков в автоматизированные системы управления технологическими процессами.
Вакуумметры KYKY используются «Ликлаб» как в собственных испытательных стендах и установках течеискания, так и в поставляемых заказчикам комплексах контроля герметичности, криогенных системах и установках сверхвысокого вакуума. Для обеспечения прослеживаемости результатов все ключевые приборы проходят регламентную калибровку по утверждённым методикам с оформлением калибровочных сертификатов.
Профиль лаборатории «Ликлаб» и область аттестации
Лаборатория «Ликлаб» аттестована в области неразрушающего контроля и испытаний на герметичность, а также выполняет метрологическое обеспечение вакуумных измерений в соответствии с требованиями действующих российских стандартов по измерению давления и вакуума. Аттестация лаборатории подтверждает право выполнения работ по течеисканию, калибровке вакуумметров, разработке методик измерений и оформлению технических отчётов и протоколов испытаний.
| Характеристика | Содержание |
|---|---|
| Профиль деятельности | Испытания на герметичность гелием, вакуумные испытания, калибровка вакуумметров и датчиков давления, внедрение измерительных систем KYKY |
| Методы контроля и измерений | Масс-спектрометрическое течеискание, манометрические методы, термокондуктометрические датчики Пирани, ионизационные и комбинированные датчики давления |
| Нормативная база | ГОСТ 8.586 (измерение давления и вакуума), ГОСТ Р 50.05.01-2018 (общие требования к персоналу и лабораториям НК), внутренние методики калибровки вакуумметров и регламенты лаборатории |
| Объекты применения измерительных систем | Течеискательные стенды, криогенные установки, вакуумные камеры, установки получения сверхвысокого вакуума, промышленные линии с вакуумными процессами |
| Функции в проектах заказчика | Подбор оборудования KYKY, калибровка на площадке лаборатории, участие в пуско-наладочных работах, обучение специалистов и сопровождение эксплуатации |
Номенклатура вакуумных измерителей KYKY в поставках лаборатории «Ликлаб»
Лаборатория «Ликлаб» применяет и поставляет несколько ключевых моделей вакуумметров и датчиков KYKY, обеспечивающих измерение давления от атмосферного уровня до области высокого и сверхвысокого вакуума. Ниже приведены основные приборы, используемые в испытательных и течеискательных установках «Ликлаб».
| Модель | Тип датчика | Диапазон измерений | Точность | Ключевые особенности | Применение в «Ликлаб» |
|---|---|---|---|---|---|
| KYKY KYM-240 | Ёмкостный вакуумметр (абсолютное давление) | от 133 000 до 0,0133 Па (несколько исполнений диапазона) | ±0,5 % | Питание 14–30 VDC, выходной сигнал -0,1…10,5 V, разъём DB9, фланец KF16, независимость от состава газа | Стенды течеискания, метрологические вакуумные стенды, контроль опорного давления при испытаниях на герметичность |
| KYKY KYP-101 | Термокондуктометрический датчик Пирани | 1×10⁵ – 1×10⁻² Па | ±30 % | Питание 24 VDC, фланец KF16, интерфейс RJ45, высокая чувствительность в области форвакуума | Контроль форвакуума и откачки в течеискателях, вакуумных постах и вспомогательных системах Leaklab |
| KYKY KYF-181 | Комбинированный датчик (Пирани + холодный катод) | 1×10⁵ – 5×10⁻⁶ Па | ±50 % | Питание +18…30 VDC, RJ45, фланец KF25, полнодиапазонное измерение от атмосферного до высокого вакуума | Компактные посты высокого вакуума, течеискательные установки, мониторинг процессов откачки в системах «Ликлаб» |
Типы вакуумных датчиков и измерителей, применяемых лабораторией «Ликлаб»
В измерительных комплексах «Ликлаб» используются несколько классов вакуумных датчиков KYKY и совместимых серий, отличающихся принципом действия и рабочим диапазоном. Это позволяет формировать измерительные линии, перекрывающие весь диапазон давлений – от атмосферного уровня до области сверхвысокого вакуума.
| Тип датчика | Принцип действия | Типичный диапазон | Назначение |
|---|---|---|---|
| Терморезистивные (Пирани, серия ZDZ) | Измерение теплопередачи от нагретого элемента к газу, зависимость теплопроводности от давления | 10⁵ – 10⁻¹ Па | Контроль форвакуума, мониторинг процесса откачки, защита вакуумных систем от работы при повышенном давлении |
| Ионизационные датчики (серии ZDR, ZDL, ZDF) | Измерение тока ионизации газа в электрическом поле, создаваемом катодом и анодом | 10⁻¹ – 10⁻⁶ Па и ниже | Измерение высокого и сверхвысокого вакуума, контроль остаточного давления в научных и технологических установках |
| Комбинированные датчики (Пирани + ионизационный) | Совмещение измерения теплопередачи и ионизационного принципа | 10⁵ – 10⁻⁸ Па | Полнодиапазонный контроль вакуума без смены датчиков, универсальные измерительные каналы в установках Leaklab |
Основные модели вакуумных датчиков Leaklab на базе серий ZDZ/ZDR/ZDL/ZDF
| Модель | Тип датчика | Диапазон измерений | Особенности |
|---|---|---|---|
| ZDZ-52T/0B7 | 1 терморезистивный (Пирани) | 10⁵ – 10⁻¹ Па | Одноканальный термопреобразователь для базовых задач контроля форвакуума |
| ZDZ-52T/0B7D | 2 терморезистивных (Пирани) | 10⁵ – 10⁻¹ Па | Одновременное измерение давления в двух точках вакуумной системы |
| ZDR-27/0B6 | 1 ионизационный датчик | 10⁻¹ – 10⁻⁶ Па | Холодный катод, стабильный диапазон высокого вакуума |
| ZDL-14/0B6 | 1 ионизационный датчик | 10⁻³ – 10⁻⁷ Па | Предназначен для систем высокого вакуума, требующих повышенной чувствительности |
| ZDF-11B5 | 1 ионизационный + 1 терморезистивный | 10⁵ – 10⁻⁷ Па | Комбинированный датчик, обеспечивающий непрерывный контроль от атмосферного до высокого вакуума |
| ZDF-52B5 | 2 ионизационных + 1 терморезистивный | 10⁵ – 10⁻⁸ Па | Широкий диапазон, возможность контроля сразу нескольких областей высокого вакуума |
| ZDF-71B5 | 1 ионизационный + 1 терморезистивный | 10⁵ – 10⁻⁸ Па | Компактный комбинированный датчик для универсальных измерительных линий |
Преобразователи давления и контроллеры в системах Leaklab
Для интеграции датчиков в системы автоматизации и течеискательные стенды «Ликлаб» использует преобразователи давления и контроллеры KYKY. Преобразователи обеспечивают корректную привязку аналогового сигнала к ПЛК или контроллеру, а многоканальные контроллеры позволяют одновременно работать с несколькими датчиками, вести индикацию давления и управлять исполнительными устройствами по заданным пороговым уставкам.
| Модель | Тип устройства | Назначение | Особенности |
|---|---|---|---|
| KYM-240 | Преобразователь | Аналоговый выход 0–10 В для подключения к ПЛК и контроллерам | Совместимость с вакуумметрами соответствующей серии, высокая линейность сигнала |
| KYF-181 | Преобразователь | Интеграция комбинированного датчика (Пирани + катод) в измерительные системы | Согласование диапазона и выходного сигнала с системами автоматизации |
| KYP-101 | Преобразователь давления | Работа с датчиками Пирани и передача сигнала в контроллер | Поддержка стандартного питания и интерфейсов для промышленных систем |
| KGC-101 | Контроллер | Управление одним измерительным каналом, локальная индикация давления | Отображение давления, настройка порогов, управление исполнительными устройствами |
| KGC-103 | Контроллер | Управление до трёх каналов, логическое управление системой | Подключение до 6 датчиков (KYP-101, KYM-240, KYF-181 и др.), работа с единицами Pa, mbar, Torr |
Калибровка вакуумметров KYKY в лаборатории «Ликлаб»
Все ключевые вакуумметры и датчики KYKY, применяемые в собственных установках «Ликлаб» и поставляемые заказчикам в составе измерительных систем, проходят регламентную калибровку. Калибровка выполняется по рабочему диапазону давлений с использованием опорных средств измерений, фиксируется в протоколах и сопровождается выдачей калибровочных сертификатов с указанием диапазона, погрешности и условий проведения калибровки.
Калибровка проводится по нескольким реперным точкам, охватывающим область форвакуума, высокого и, при необходимости, сверхвысокого вакуума. Для каждого прибора задаётся межкалибровочный интервал, зависящий от области применения, уровня требований к точности и условий эксплуатации (чистые лабораторные процессы, загрязняющие технологические среды, криогенные установки и т.п.).
| Модель | Тип калибровки | Примерная дата последней калибровки (для стендов «Ликлаб») | Рекомендуемый межкалибровочный интервал | Рекомендуемая дата следующей калибровки | Примечание |
|---|---|---|---|---|---|
| KYKY KYM-240 (опорный канал) | Полная калибровка по всему рабочему диапазону | март 2025 г. | 1 год при использовании в качестве опорного вакуумметра | март 2026 г. | Используется для калибровки других датчиков и контроля тестовых камер |
| KYKY KYP-101 (датчики форвакуума в течеискателях) | Калибровка ключевых точек в области 10⁵–10⁻¹ Па | апрель 2025 г. | 1–2 года в зависимости от нагрузки | апрель 2027 г. при двухлетнем интервале | Рекомендуется дополнительная проверка при изменении конфигурации вакуумной системы |
| KYKY KYF-181 (комбинированные датчики в постах высокого вакуума) | Калибровка в части Пирани и ионизационного канала | май 2025 г. | 1 год для ответственных установок | май 2026 г. | Для участков с высокими требованиями к воспроизводимости рекомендуется ежегодная калибровка |
| ZDZ-52T/0B7 и ZDZ-52T/0B7D | Калибровка по точкам в диапазоне форвакуума | февраль 2025 г. | 1–2 года в зависимости от режима эксплуатации | февраль 2027 г. | Применяются в системах с умеренной загрязнённостью, допускается увеличенный интервал |
| ZDR-27/0B6, ZDL-14/0B6 | Калибровка области высокого вакуума | январь 2025 г. | 1 год при работе в установках сверхвысокого вакуума | январь 2026 г. | Рекомендуется контроль характеристик после высокотемпературных циклов и регенераций системы |
| ZDF-11B5, ZDF-52B5, ZDF-71B5 | Калибровка комбинированного диапазона 10⁵–10⁻⁷/10⁻⁸ Па | июнь 2025 г. | 1 год в задачах метрологического контроля, до 2 лет в эксплуатационных задачах | июнь 2026–2027 гг. (по выбранному интервалу) | Используются как универсальные каналы в измерительных стендах и комплексах Leaklab |
Для приборов, поставляемых заказчикам, лаборатория «Ликлаб» формирует индивидуальные калибровочные сертификаты с указанием фактических дат калибровки, применённых эталонных средств, диапазона и достигнутой точности. Это позволяет включать оборудование в систему менеджмента качества предприятия и использовать результаты измерений в отчётной документации.
Применение вакуумных измерительных систем Leaklab
Измерительные системы Leaklab, сформированные на основе вакуумметров KYKY и датчиков ZDZ/ZDR/ZDL/ZDF, применяются в широком спектре задач: от контроля герметичности и вакуумирования криогенных резервуаров до испытаний вакуумных камер для сверхвысокого вакуума. Калиброванные датчики обеспечивают воспроизводимый контроль давления, что позволяет корректно интерпретировать результаты течеискания и вакуумных испытаний в соответствии с требованиями нормативных документов.
Благодаря стабильной работе и высокой повторяемости показаний вакуумметры KYKY используются как в промышленных линиях, так и в научно-исследовательских лабораториях. Лаборатория «Ликлаб» дополняет поставку приборов разработкой схем подключения, методик измерений и программных решений для регистрации и анализа вакуумных параметров в составе автоматизированных систем.
Обучение персонала заказчика работе с вакуумной измерительной техникой
Одним из ключевых направлений деятельности «Ликлаб» является обучение специалистов предприятий работе с вакуумметрами KYKY и комбинированными датчиками. В программу обучения входят основы вакуумной метрологии, практические вопросы монтажа датчиков, интерпретация калибровочных сертификатов и особенности эксплуатации в различных технологических режимах.
| Направление обучения | Содержание программы | Форма проведения | Результат для персонала |
|---|---|---|---|
| Базовый курс по вакуумметрам KYKY | Конструкция и принцип действия датчиков KYM-240, KYP-101, KYF-181; подключение к контроллерам KGC-101/103; чтение и понимание калибровочных протоколов | Очные занятия на базе лаборатории с практической отработкой на стендах | Уверенное владение прибором, снижение ошибок эксплуатации, готовность работать с калиброванными датчиками |
| Калибровка и оценка метрологических характеристик | Выбор реперных точек, проведение калибровки, оценка погрешностей, оформление протоколов для системы качества заказчика | Смешанный формат: теоретический курс и практическая калибровка на установках «Ликлаб» | Способность самостоятельно планировать и контролировать калибровку вакуумных датчиков на предприятии |
| Интеграция в системы течеискания и АСУ ТП | Связка сигналов вакуумметров с гелиевыми течеискателями, настройка порогов, работа с межблочными сигналами и логикой управления | Выездные обучающие сессии на площадке заказчика | Корректное включение вакуумметров в контур управления, повышение надёжности и безопасности установок |
По результатам обучения персоналу выдаются внутренние документы предприятия (удостоверения, протоколы проверки знаний), а также методические материалы от лаборатории «Ликлаб» по эксплуатации и калибровке вакуумной измерительной техники.
Лаборатория «Ликлаб» формирует законченные измерительные решения на базе вакуумметров и датчиков KYKY, обеспечивая поставку, калибровку, внедрение и сопровождение оборудования на всех этапах жизненного цикла. Наличие аттестованной лаборатории, калиброванных приборов и подготовленного персонала позволяет заказчикам получать объективные и прослеживаемые данные о состоянии вакуума и герметичности в технологических установках, соответствующие требованиям современных стандартов и систем управления качеством.
Техническая документация и связанные материалы
Скачиваемый каталог содержит подробное описание, изображение, рабочие диапазоны и таблицы характеристик этой страницы.
Измерители давления и вакуумные затворы
Вакуумная арматура и соединения
Датчики и арматура для построения управляемой вакуумной системы.
| Прибор / серия | Функция | Ключевой выбор |
|---|---|---|
| KYP-101 | Измеритель Пирани | Рабочий газ, диапазон, интерфейс |
| KYF-181 | Широкодиапазонное измерение | Области измерения и перехода датчиков |
| KYM-240 | Точное измерение давления | Номинал шкалы и нормирование погрешности |
| KGC-101 / KGC103 | Контроллеры измерителей | Совместимые датчики и число каналов |
| CC / CCD / CCQ | Шиберные затворы | Ручной / электрический / пневматический привод |
| APC | Регулирующая арматура | Дроссельное или шиберное исполнение |
| GCQ | Прямоугольные затворы | Сечение, ход, уплотнение, монтаж |
Одинаковый фланец не гарантирует взаимозаменяемость
При замене датчика проверяют схему питания, распиновку, шкалу аналогового сигнала и цифровой протокол. При замене клапана — монтажную длину, направление допустимого перепада, давление пневмопитания и датчики конечных положений.
Согласование с ПЛК

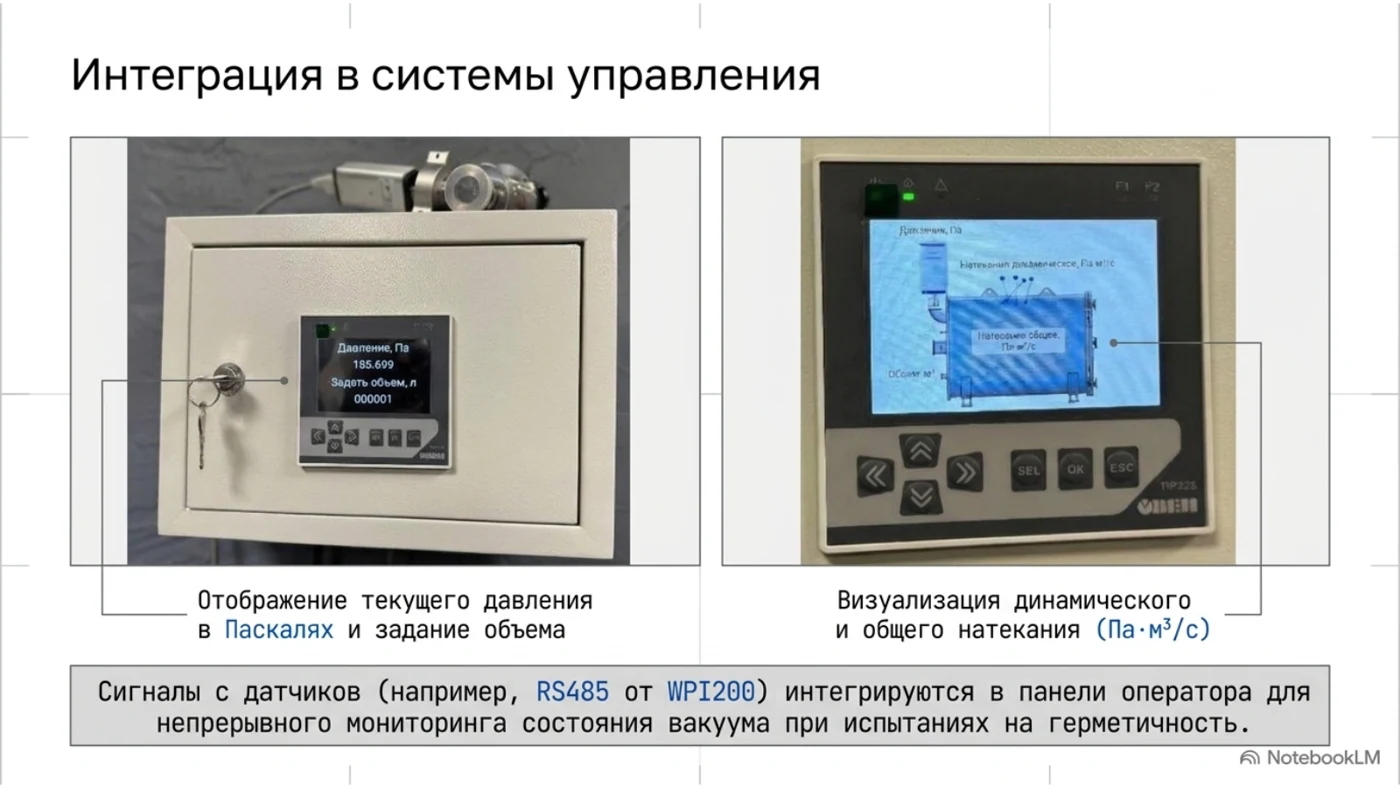

Сигналы «вакуум достигнут», «затвор открыт» и «насос готов» должны соответствовать реальному состоянию системы. Ликлаб помогает согласовать приборы, кабели и последовательности включения для испытательных стендов и технологического оборудования.
Каталожные значения точности проверяют по диапазону и условиям. Для датчиков косвенного действия обязательно учитывают вид газа.
KYKY: измерение давления и вакуумная арматура
Физика измерения
Теплопроводностный датчик, ионизационный преобразователь и комбинированный прибор имеют разные области применения. Зависимость показаний от газа учитывают по методике изготовителя. Для управления процессом диапазон прибора должен перекрывать рабочие точки и аварийные пороги.
KYP KYF и KYM
Исполнения датчиков и контроллеров проверяют по полному коду, числу каналов и интерфейсам. Аналоговый выход подключают с правильной передаточной функцией. Отдельно согласуют кабель, длину линии, фланец и совместимость контроллера со сменным чувствительным элементом.
Управление клапанами
Порог давления используют в блокировках, но проверяют поведение при неисправности датчика. Для клапана задают функцию, проход, привод, концевые сигналы и допустимый перепад. Итоговая схема должна определять безопасную последовательность открытия и напуска.
KYP KYF WPI: области измерения
Газовую зависимость и характеристики каждого канала учитывают в рабочем диапазоне.
Оригинальная публикация Ликлаб / Вернуться к разделу
Карточки моделей и артикулов (28)
- KYKY KYF-181
- KYKY KYF-181SL
- KYKY KYF-580
- KYKY KYM-240
- KYKY KYM-240-11T
- KYKY KYM-240-13T
- KYKY KYM-500J-1000Torr
- KYKY KYM-500J-100Torr
- KYKY KYP-101
- KYKY KYP-200
- Вакуумметр / контроллер вакуума KYKY FD-110B
- Вакуумметр / контроллер вакуума KYKY ZDR-121-A1
- Вакуумметр KYKY ZDF-11A2
- Вакуумметр KYKY ZDF-11B5
- Вакуумметр KYKY ZDF-11B7
- Вакуумметр KYKY ZDF-41B5
- Вакуумметр KYKY ZDF-52B5
- Вакуумметр KYKY ZDF-62B5
- Вакуумметр KYKY ZDF-71B5
- Вакуумметр KYKY ZDF-81B5
- Вакуумметр KYKY ZDF-91B2
- Вакуумметр KYKY ZDL-14/0B6
- Вакуумметр KYKY ZDR-12/0B6
- Вакуумметр KYKY ZDR-27/0B6
- Вакуумметр KYKY ZDZ-52T/0B7
- Вакуумметр KYKY ZDZ-52T/0B7D
- Вакуумный контроллер KYKY KGC-101
- Вакуумный контроллер KYKY KGC-103
Исполнения и позиции указателя (31)
Обозначения приведены по указателю каталога. Характеристики конкретного исполнения проверяют по его документации.
- KYKY KYF-181L — указатель, стр. 265
- KYKY KYF-181S — указатель, стр. 265
- KYKY KYF-2YZ — указатель, стр. 265
- KYKY KYM-240-12T — указатель, стр. 265
- KYKY KYM-500J-12T — указатель, стр. 265
- KYKY KYM-500J-13T — указатель, стр. 265
- KYKY KYM-580 — указатель, стр. 265
- KYKY ZJ-2Y — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY FD-III — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDF-11B5 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDF-11B7 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDF-41B5 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDF-52B5 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDF-62B5 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDF-71B5 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDF-81B5 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDL-14/0B6 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDR-12/06B — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDR-12/0B6 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDR-27-1C2 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDR-27/0B6 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDZ-52T/0B7 — указатель, стр. 266
- Вакуумметр / контроллер вакуума KYKY ZDZ-52T/0B7D — указатель, стр. 266
- Вакуумметр KYKY ZDR-271C2 — указатель, стр. 267
- Вакуумметр KYKY ZDZ-52T-1B2 — указатель, стр. 267
- Вакуумметр KYKY ZDZ-52T-1B3 — указатель, стр. 267
- Вакуумметры и контроллеры вакуума — указатель, стр. 267
- Ионизационный вакуумметр KYKY ZDL-14/0B6 · 1 ион. канал — указатель, стр. 268
- Ионизационный вакуумметр KYKY ZDR-12/0B6 · 1 ион. канал — указатель, стр. 268
- Ионизационный вакуумметр KYKY ZDR-27/0B6 · 1 ион. канал — указатель, стр. 268
- Контроллер KGC-101 / KGC103 для вакуумметров KYKY — указатель, стр. 268
Документация и происхождение данных
Источники: Каталог Ликлаб 2026, стр. 81, 82, 83. Данные относятся к указанному исполнению и условиям измерения.
