Турбомолекулярный насос KYKY DFF-63/80

Содержание карточки

Подбор комплекта · Кривые откачки · Расчёт системы · Поставка

KYKY DFF-63/80 — турбомолекулярный насос для приборных вакуумных систем. Быстрота откачки по азоту 85 л/с; вход DN63 ISO-K или DN63 CF-F. Технические характеристики по каталогу декабря 2025.

Приборные турбомолекулярные насосы · KYKY

DFF-63/80 — фотография с официальной страницы изготовителя KYKY.DFF-63/80 — фотография с официальной страницы изготовителя KYKY.

Технические характеристики

ПараметрЗначение
Тип оборудования Турбомолекулярный насос для приборных вакуумных систем
Входной фланец DN63 ISO-K или DN63 CF-F
Форвакуумный выход DN16 ISO-K — обозначение требует проверки по чертежу
Быстрота откачки по N₂ 85 л/с
Быстрота откачки по He 73 л/с
Быстрота откачки по H₂ 61 л/с
Быстрота откачки по Ar 83 л/с
Степень сжатия по N₂ > 10¹¹
Степень сжатия по He > 1,3 × 10⁷
Критическое форвакуумное давление по N₂ 2200 Па
Критическое форвакуумное давление по He 2200 Па
Минимальное рабочее давление < 8 × 10⁻⁶ Па — ISO-K; < 2 × 10⁻⁷ Па — CF-F
Частота вращения 90 000 об/мин
Время запуска < 2,5 мин
Уровень шума по каталогу < 48 дБ
Вибрация по каталогу < 0,05 мкм
Расчётная наработка на отказ по каталогу > 15 000 ч
Монтажное положение Произвольное
Охлаждение Естественное, воздушное или водяное
Температура окружающей среды 5–30 °C — естественное; 5–35 °C — воздушное; 5–40 °C — водяное охлаждение
Температура прогрева высоковакуумного фланца 100 °C
Рекомендуемая быстрота форвакуумного насоса 0,5–2 л/с
Масса 2,8 кг — ISO-K; 4,5 кг — CF-F

Устройство, исполнение и условия применения

Серия DFF предназначена для приборных вакуумных систем: масс-спектрометрии, электронной микроскопии, анализа остаточных газов и контроля герметичности. На официальной странице изготовитель указывает конструкцию с одним магнитным подшипником. Это не тождественно полностью магнитному подвесу серии CXF; отсутствие смазки во всех опорах не заявляется.

В каталоге и на веб-странице выход подписан «DN16 ISO-K». Обозначение сохранено как в источниках и требует проверки по заводскому чертежу; оно не было автоматически заменено на KF16. В фильтрах присоединений указаны только подтверждённые входные фланцы. Значения критического форвакуумного давления приведены отдельно для N₂ и He и не переименованы в допустимое непрерывное давление.

Температура 100 °C относится к прогреву высоковакуумного фланца, а не всего агрегата. Условия охлаждения выбирают с учётом температуры воздуха и режима газовой нагрузки. Уровень шума приведён в дБ, как в каталоге; частотная коррекция и методика измерения не указаны. Наработка >15 000 ч является расчётным показателем изготовителя, а не гарантийным сроком.

Блок управления и электрическое подключение подбираются для конкретного насоса DFF.

Давление на подключённой камере зависит от герметичности, газовыделения, чистоты, проводимости арматуры, подготовки системы и форвакуумной ступени. Каталожное значение насоса не является обещанием давления для любой установки. Исполнение фланцев, допустимые газы и комплект поставки сверяют с паспортом.

Документация: Каталог KYKY: вакуумное оборудование, декабрь 2025 — стр. 14 PDF · Официальная страница KYKY DFF-63/80.

Серия и другие исполнения: DFF-100/300 · .

Контакты лаборатории: lab@techeiscatel.ru · +7 (812) 715-00-17.

Документация и связанные материалы

Связанный материал: Турбомолекулярная откачка FF и CXF

Документация и происхождение данных

Источники: Каталог Ликлаб 2026, стр. 288 · Страница оборудования · Страница оборудования. Данные относятся к указанному исполнению и условиям измерения.

← Технический каталог

Инженерный подбор DFF-63/80

Основные параметры для согласования комплекта DFF-63/80:

ПараметрЗначение
Входной фланец DN63 ISO-K или DN63 CF-F
Форвакуумный выход DN16 ISO-K — обозначение требует проверки по чертежу
Быстрота откачки по N₂ 85 л/с
Быстрота откачки по He 73 л/с
Быстрота откачки по H₂ 61 л/с
Быстрота откачки по Ar 83 л/с
Критическое форвакуумное давление по N₂ 2200 Па

Кривые быстроты откачки

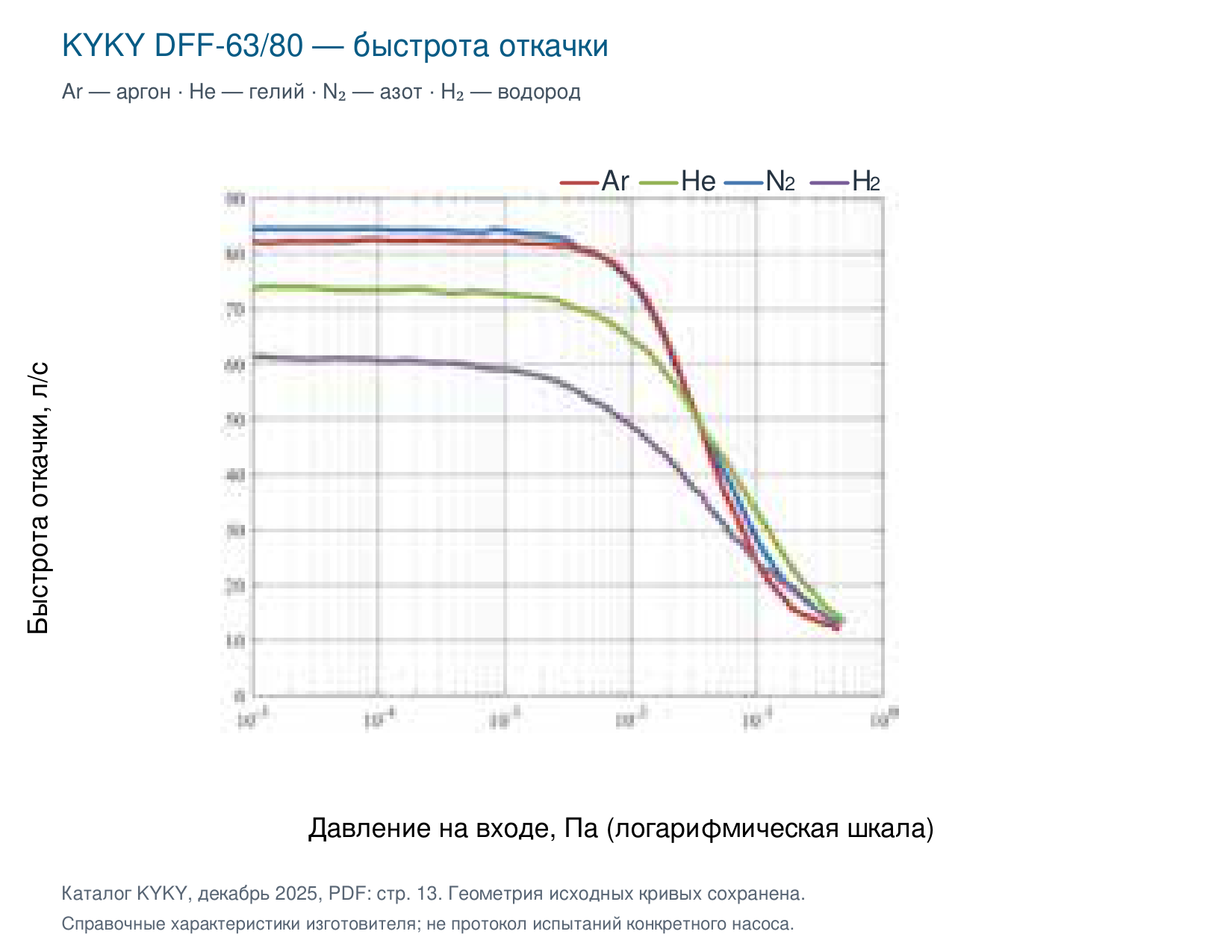

Быстрота откачки DFF-63/80 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.

Быстрота откачки DFF-63/80 в зависимости от давления для аргона, гелия, азота и водорода. Характеристики изготовителя.

По горизонтали отложено давление на входе в паскалях, по вертикали — быстрота откачки в литрах в секунду. Ar — аргон, He — гелий, N₂ — азот, H₂ — водород. Кривые характеризуют работу насоса в каталожных условиях. Эффективная быстрота откачки камеры зависит также от проводимости соединений и газовой нагрузки.

Источник: каталог KYKY «Вакуумное оборудование», декабрь 2025, стр. 13 PDF.

От насоса к вакуумной системе

Быстрота откачки на фланце насоса и эффективная быстрота у камеры различаются. В установившемся молекулярном режиме для последовательного тракта используют соотношение 1/Sэфф = 1/Sнас + 1/C, где C — проводимость трубопровода. Длинные узкие линии, клапаны и защитные элементы уменьшают доступную быстроту. При расчёте учитывают газ, температуру и режим течения.

Перевод единиц: 1 л/с = 3,6 м³/ч; 1 Па = 0,01 мбар. Газовую нагрузку связывают с рабочим давлением соотношением Q = p·Sэфф в установившемся режиме. Кривую S(p) нельзя выдавать за зависимость давления от времени: время откачки дополнительно определяется объёмом камеры, форвакуумной ступенью, газовыделением и герметичностью.

Приборные и пластично-смазываемые исполнения выбирают с учётом чистоты вакуума, вибрации и допустимого монтажного положения. Описанное в каталоге преимущество керамических подшипников не отменяет регламент обслуживания конкретной модели. Газовая нагрузка и охлаждение должны оставаться в пределах паспорта.

Подбор и поставка в России

Лаборатория контроля герметичности Ликлаб помогает подобрать насос, контроллер, форвакуумную ступень и присоединения под задачу заказчика. Для технического предложения укажите рабочие газы, требуемое давление, объём камеры, газовую нагрузку, доступное питание и охлаждение. Срок поставки и комплектность подтверждаются по выбранному исполнению.

Подбор оборудования · lab@techeiscatel.ru · +7 (812) 715-00-17

Учебная анимация · 48 секунд

Быстрота откачки и проводимость линии

Учебная анимация показывает, почему быстрота откачки у камеры отличается от значения на входе насоса. Формула связывает насос и проводимость соединительной линии. Наглядно сравниваются короткий широкий тракт и длинный узкий. Объясняется влияние арматуры, режима течения и свойств газа. Схемы качественные: они не являются расчётом или испытанием конкретной насосной системы.

Схема объясняет принцип работы. Конструкция и характеристики конкретного изделия приведены в таблицах этой страницы. Ролик без звука; пояснения даны на русском языке.

Открыть или скачать MP4

Текстовое пояснение к ролику

Насос и камера работают через линию Трубопровод, клапаны и другие элементы ограничивают перенос газа. У камеры действует эффективная быстрота откачки.

Проводимость входит в расчёт откачки Для установившегося потока: 1/Sэфф = 1/Sнас + 1/C. Все три величины выражают в согласованных единицах объёмного расхода.

Короткий широкий тракт проводит газ лучше При одинаковом газе и режиме течения увеличение прохода и сокращение длины повышают проводимость соединительной линии.

Узкая длинная линия ограничивает насос Насос с высокой быстротой откачки не устраняет сопротивление тракта. Эффективная быстрота откачки ограничена проводимостью линии.

Арматуру учитывают вместе с трубопроводом Для последовательных элементов складывают обратные проводимости. Клапан, фильтр и переходник входят в общий расчёт.

Подбирают весь вакуумный тракт Учитывают газ, давление и режим течения. Короткая линия и достаточное проходное сечение помогают реализовать возможности насоса.
